ROMÂNĂ
154

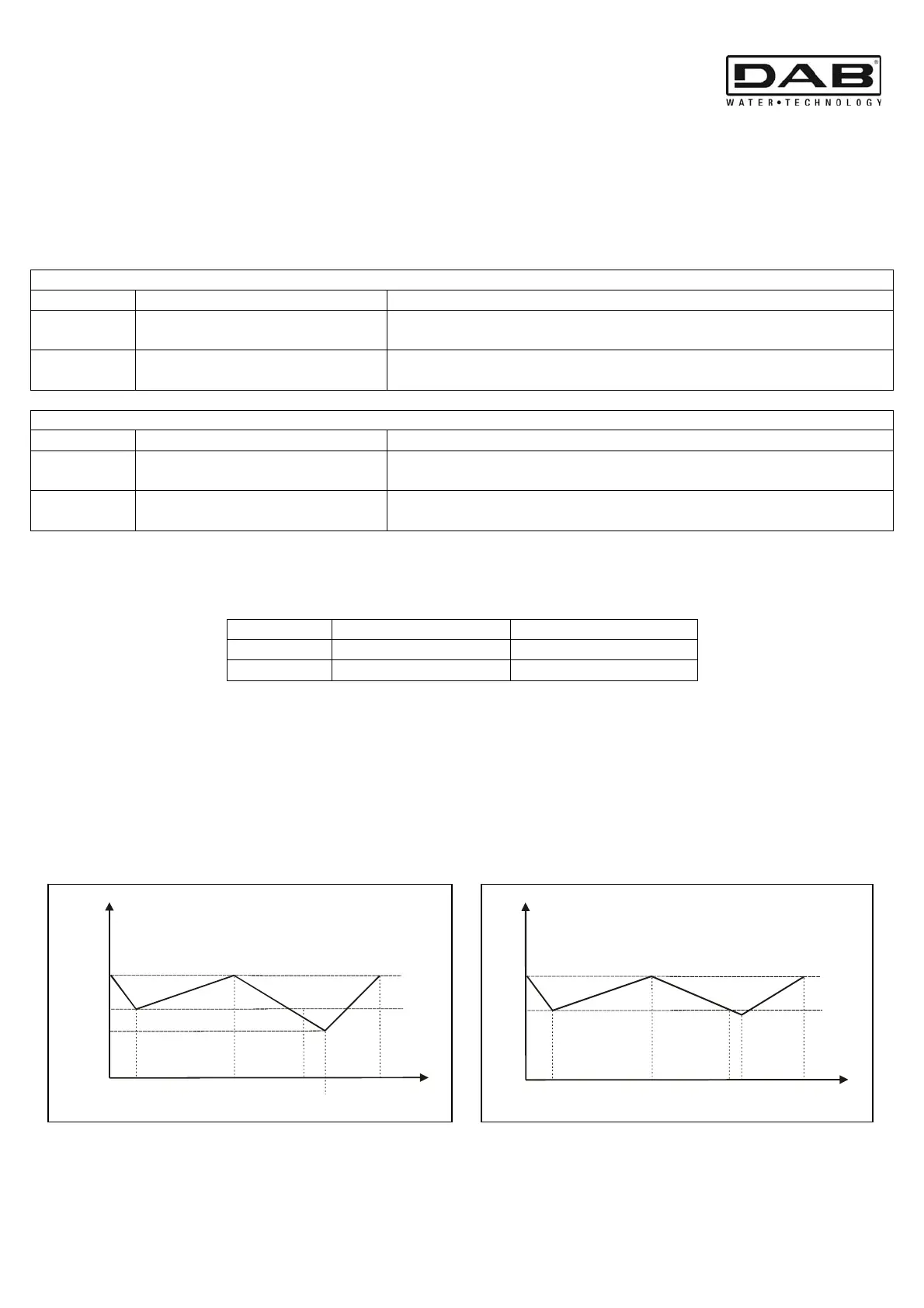

11. FUNCŢIUNE PRESURIZARE
11.1 Funcţionare cu senzor
Funcţionarea cu senzor permite 2 tipuri de reglare:
 Reglare cu vas de expansiune Standard = 19 litri fiecare pompă (DS_A1=ON).
 Reglare cu vas de expansiune Adiţional = mai mult de 100 litri (DS_A1=OFF).
Se obţine reglarea acţionând asupra trimmer-ului SP (presiune implant) şi DP (presiune diferenţială).
Reglare cu vas de expansiune Standard
Seria Pompa P1
Pompa P2
PORNIRE Presiune implant = < SP
Pompa P1 = pornită.
Pompa P2 = se porneşte cu Presiunea Implant = < SP – ½ DP
OPRIRE Presiune implant > = SP+DP
Pompa P1 = oprită.
Pompa P2 = se opreşte cu Presiunea Implant > = SP+DP
Reglare cu vas de expansiune Adiţional
Seria Pompa P1
Pompa P2
PORNIRE Presiune implant = < SP
Pompa P1 = pornită.
Pompa P2 = se porneşte cu Presiunea Implant = < SP – 2%
OPRIRE Presiune implant > = SP+DP
Pompa P1 = oprita.
Pompa P2 = se opreşte cu Presiunea Implant > = SP+DP
11.2 Funcţionare cu presostaţi
Presostaţii pompelor P1 şi P2 trebuie să fie legaţi la respectivele borne B şi C.
Seria Pompa P1
Pompa P2
PORNIRE Presostat B = ON
Presostat C = ON
OPRIRE Presostat B = OFF
Presostat C = OFF
NB. Indicaţiile pompa P1 şi P2 şi referirile B şi C sunt doar indicative.
NB. Indicaţiile pompa P1 şi P2 sunt doar indicative.
Exemplu de Reglare cu vas de expansiune Standard şi Reglare cu vas de expansiune Adiţional
SP= 4 bari (presiune de pornire P1)
DP= 50% din valoarea de SP =1/2 (presiune diferenţială)
1/2 DP = 1 bar
Reglare cu vas de expansiune Adiţional
Reglare cu vas de expansiune Standard
DP
SP
H
4
t
6
3,9
6
P1
OFF
4
P2
ON
P1
ON
P1
ON
P1 e P2
OFF
DP
SP
H
4
t
6
3
6
P1
OFF
4
P2
ON
P1
ON
P1
ON
P1 e P2
OFF
DP ½
