DAB E-BOX 2G T - Drukopbouwfunctie; Werking Met Drukschakelaars; Werking Met Sensor

NEDERLANDS
82

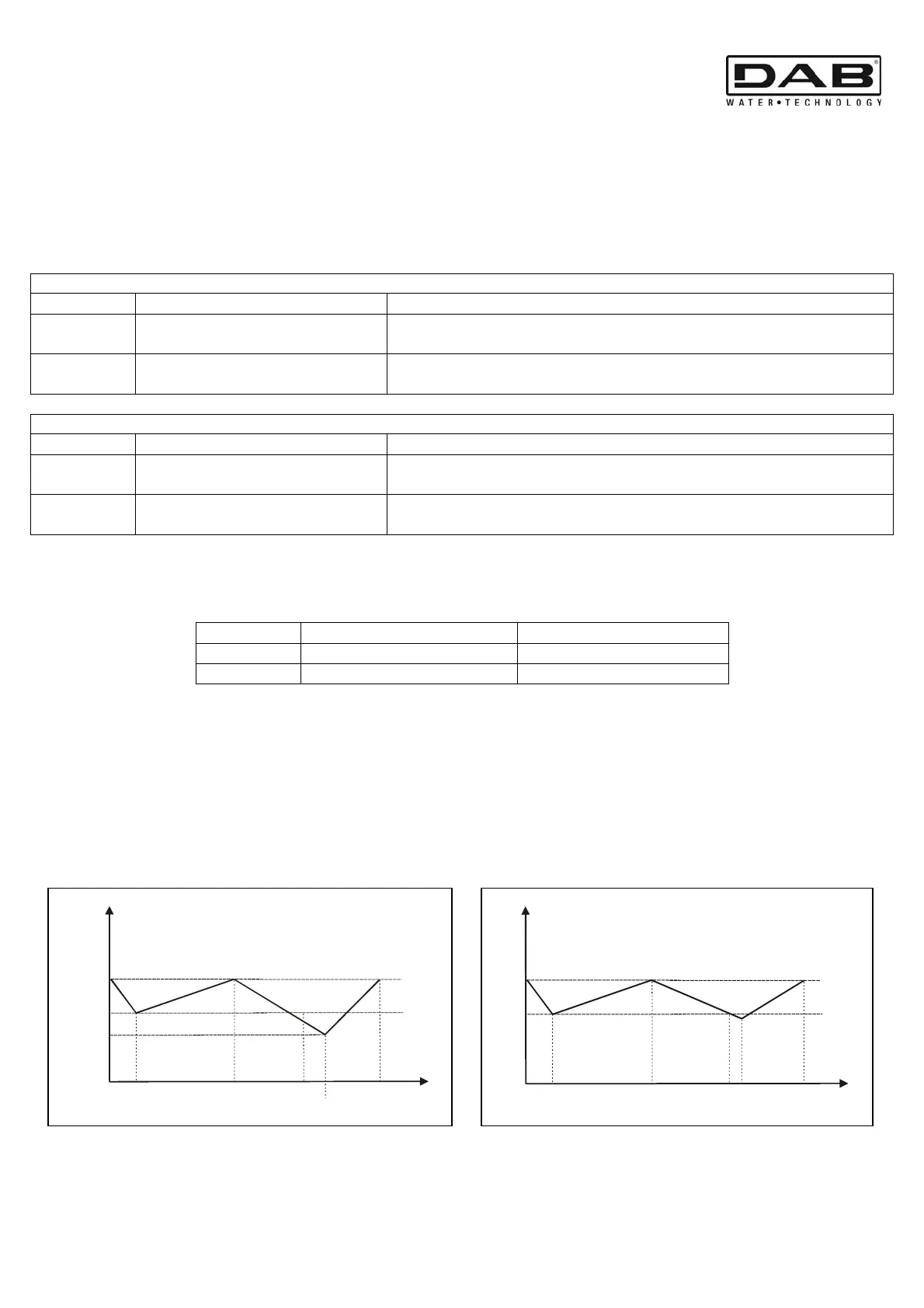

11. DRUKOPBOUWFUNCTIE
11.1 Werking met sensor
Bij de werking met sensor zijn 2 types regelingen mogelijk:
 Regeling met standaard expansietank = 19 liter per pomp (DS_A1=ON).
 Regeling met aanvullende expansietank = meer dan 100 liter (DS_A1=OFF).
De regeling wordt verricht met de trimmers SP (druk installatie) en DP (drukverschil).
Regeling met standaard expansietank
Sequens Pomp P1
Pomp P2
START Druk installatie = < SP
Pomp P1 = gestart.
Pomp P2 = start met druk van installatie = < SP – ½ DP
STOP Druk installatie > = SP+DP
Pomp P1 = gestopt.
Pomp P2 = gestopt met druk van installatie > = SP+DP.
Regeling met aanvullende expansietank
Sequens Pomp P1
Pomp P2
START Druk installatie = < SP
Pomp P1 = gestart.
Pomp P2 = start met druk van installatie = < SP – 2%
STOP Druk installatie > = SP+DP
Pomp P1 = gestopt.
Pomp P2 = gestopt met druk van installatie > = SP+DP
11.2 Werking met drukschakelaars
De drukschakelaars van de pompen P1 en P2 moeten aangesloten zijn op de betreffende klemmen B en C.
Sequens Pomp P1
Pomp P2
START Drukschakelaar B = ON
Drukschakelaar C = ON
STOP
Drukschakelaar B =
OFF Drukschakelaar C = OFF
N.B. De aanduidingen P1 en P2 en de referenties B en C zijn slechts indicatief.
N.B. De aanduidingen pomp P1 en P2 zijn slechts indicatief.
Voorbeeld van regeling met standaard expansietank en regeling met aanvullende expansietank
SP= 4 bar (startdruk P1)
DP= 50% van de waarde van SP =1/2 (drukverschil)
1/2 DP = 1 bar
Regeling met aanvullende expansietank Regeling met standaard expansietank
DP
SP
H
4
t
6
3,9
6
P1
OFF
4
P2
ON
P1
ON
P1
ON
P1 e P2
OFF
DP
SP
H
4
t
6
3
6
P1
OFF
4
P2
ON
P1
ON
P1
ON
P1 e P2
OFF
DP ½
