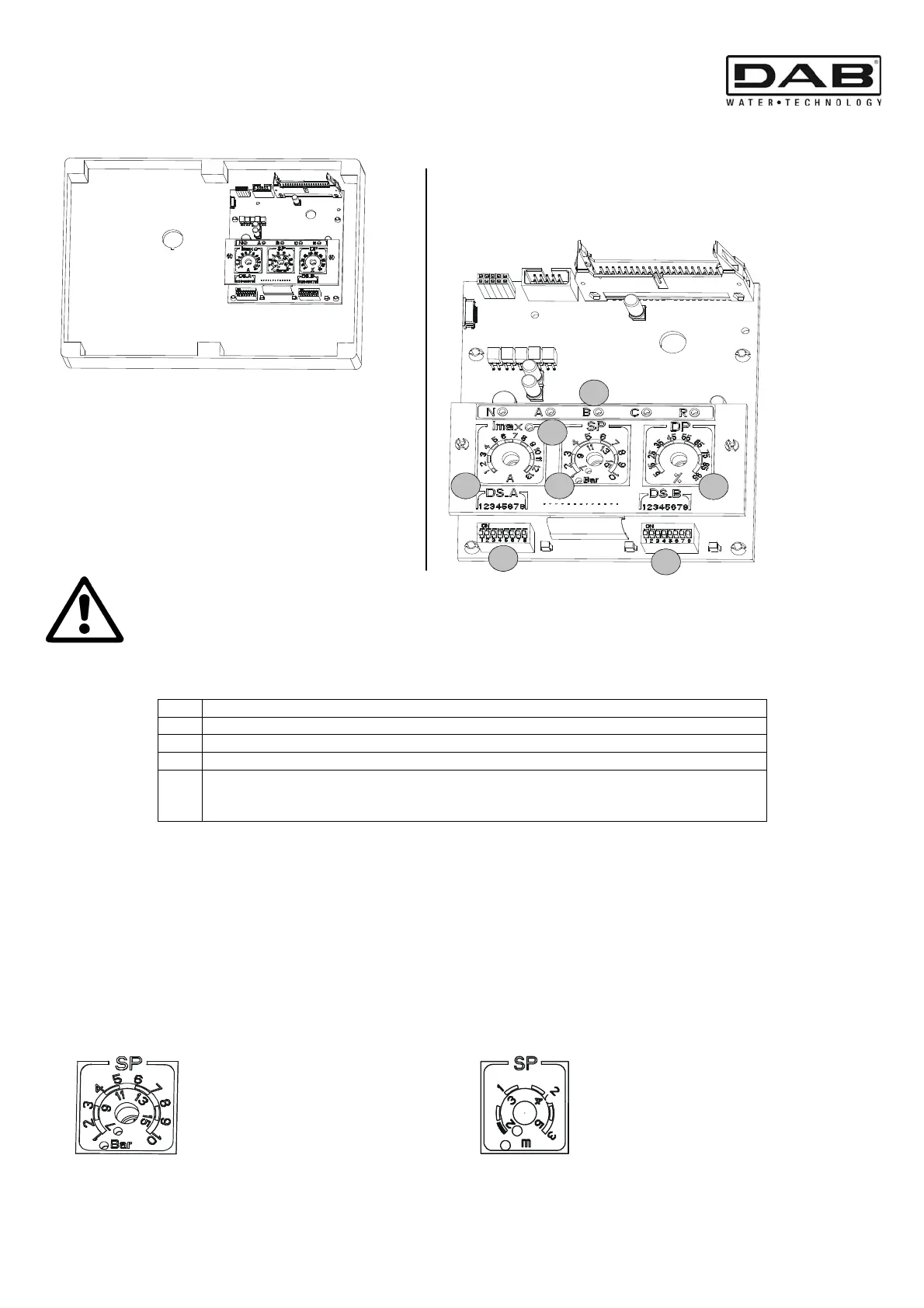

10. PANNEAU INTERNE DE RÉGLAGE COFFRET
Avant de procéder au réglage, couper la tension de secteur en agissant sur le sectionneur QS1.
Pour accéder au panneau interne, dévisser les vis, rabattre le couvercle du coffret électrique vers le bas et agir sur
les commandes.
Réf. Fonction
1 Si
g
nalisations lumineuses
p
our activation des entrées lo
g
i
q
ues
(
N-A-B-C-R
)
2 Trimmersde ré
g
la
g
e de l’installation
(
Imax
–
SP
–
DP
)
.
3 Di
p
-switch de sélection des fonctions
(
DS
_
A
–
DS
_
B
)
.
4
Led de signalisation surintensité étalonnée suivant les données figurant sur
la plaque du moteur.
Pour un étalonna
g
e correct, la led doit être éteinte.
10.1 Trimmers de réglage de l’installation (Imax – SP – DP)
T1 – Trimmer (Imax)
Trimmer de réglage du courant maximum pour les deux électropompes P1 et P2 (0,25 A –13 A).
Régler le Trimmer sur la valeur de plaque du moteur (la led jaune doit être éteinte).
T2 – Trimmer (SP – Point de consigne installation) / Trimmer 3 (DP – Différentiel de niveau pression)
Trimmer de réglage des pressions ou du niveau de l’installation.
 Le trimmer SP (configuré par le DS_B5) présente une double échelle de réglage en bars : de 1 à 10 bars ou
de 7 à 15 bars correspondant à la led allumée, en cas d’utilisation d’un capteur de pression dans les groupes
de surpression. Cette échelles peut être exprimée aussi en mètres (comme version en option, en utilisant la
plaquette fournie) : de 1 à 3 mètres ou de 2 à 5 mètres correspondant toujours à la led allumée, en cas
d’utilisation d’un capteur analogique de niveau dans les groupes de remplissage et de vidage.
 Le réglage de DP est exprimé en pourcentage par rapport à la valeur de consigne sélectionnée dans SP.
1
2
3
3
2
2
4
Réglage en mètres en option
(plaquette fournie)
Réglage standard en bars
