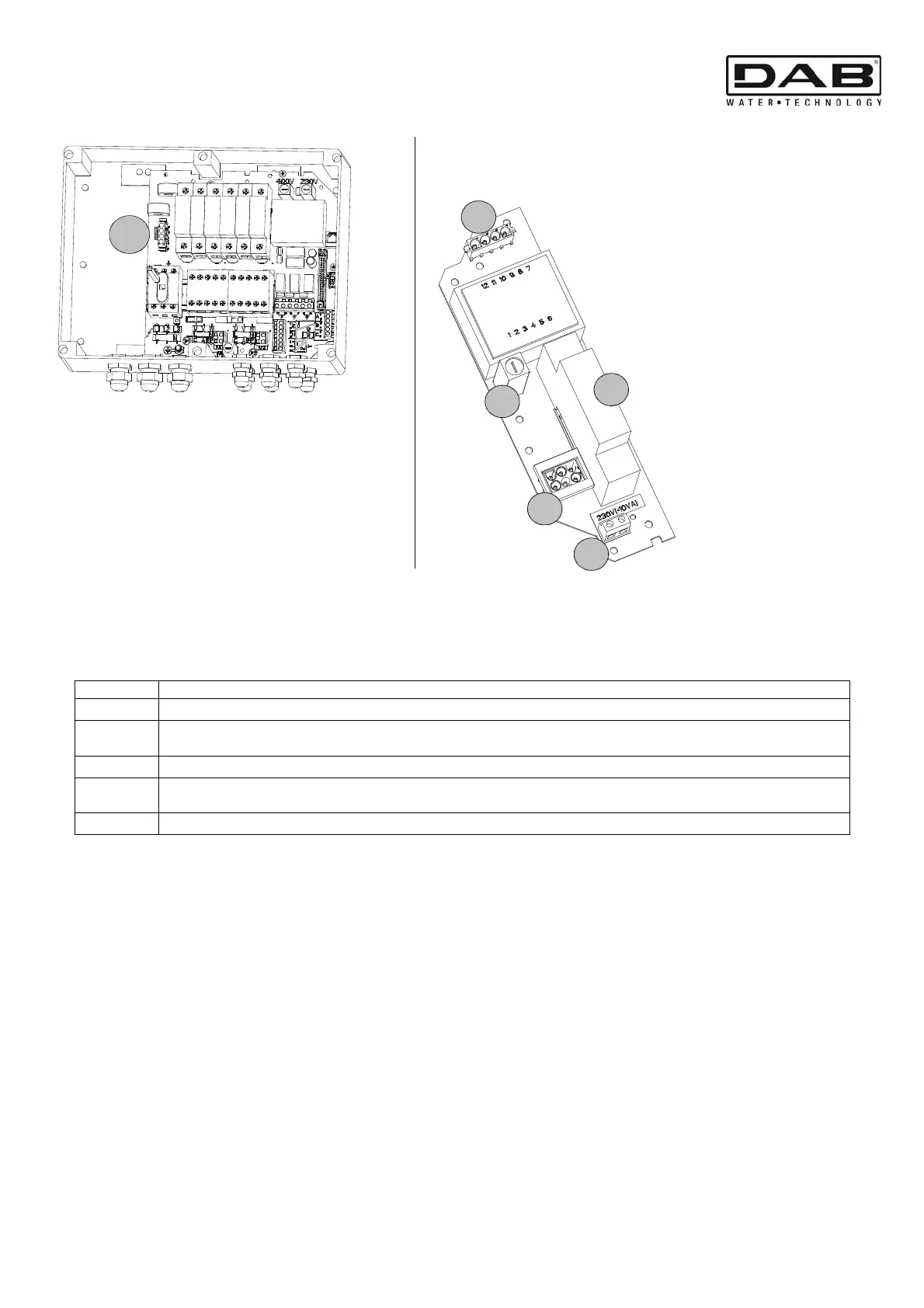

15. СХЕМА EXP (ОПЦИЯ)
Схема ЕХР выполняет функцию, в зависимости от настройки часов (см. прилагающиеся инструкции)
запитывания возможного электроклапана, который, соединенный с нагнетательным отверстием
водопроводной системы, посредством водозабора, включает автоматический пуск группы герметизации.
Ссылка Ф
у
нкция
1 Разъем подсоединения к схеме электрического щита (Ссылка 16 – Параграф 8).
2
Плавкий предохранитель против перегрузок и коротких замыканий выходной клеммы.
Элект
р
ические ха
р
акте
р
истики: 5x20 T 100 мА.
3 Разъем подсоединения часового механизма программирования.
4
Выходная клемма. Электрические характеристики: 230 В перем. ток, максимальная
р
абочая мощность: 10 В
А
5 Часовой механизм программирования.
EXP
1
2
3
4
5
