INNEHÅLLSFÖRTECKNING
1. SÄKERHETSINSTRUKTIONER ......................................................................................................................................................94
BESKRIVNING AV SYMBOLER .....................................................................................................................................................94
2. ALLMÄNT ........................................................................................................................................................................................94
TEKNISKA DATA ............................................................................................................................................................................95
2.1 Produktskiss .........................................................................................................................................................................95
2.2 Driftsförhållanden .................................................................................................................................................................96
3. LEVERANS OCH HANDHAVANDE ................................................................................................................................................96
3.1 Transport ..............................................................................................................................................................................96
3.2 Förvaring ..............................................................................................................................................................................96
4. INFORMATION ANGÅENDE PRODUKTER MED EX-MÄRKNING ...............................................................................................96
5. INSTALLATION ...............................................................................................................................................................................97
5.1 Nivåbrytare ...........................................................................................................................................................................97
5.2 Installation med tillbehör ......................................................................................................................................................97
6. ELANSLUTNING..............................................................................................................................................................................97
6.1 Kopplingsscheman ...............................................................................................................................................................98
6.2 Termobrytare ........................................................................................................................................................................98
7. IGÅNGKÖRNING .............................................................................................................................................................................98
7.1 Allmänt igångkörningsförfarande .........................................................................................................................................98
7.2 Rotationsriktning (för trefaspumpar) .....................................................................................................................................99
8. UNDERHÅLL OCH SERVICE..........................................................................................................................................................99
8.1 Rutinunderhåll ......................................................................................................................................................................99
8.2 Extra underhåll ...................................................................................................................................................................100
8.3 Förorenade pumpar ...........................................................................................................................................................101
9. FELSÖKNING ................................................................................................................................................................................101
1. SÄKERHETSINSTRUKTIONER
BESKRIVNING AV SYMBOLER

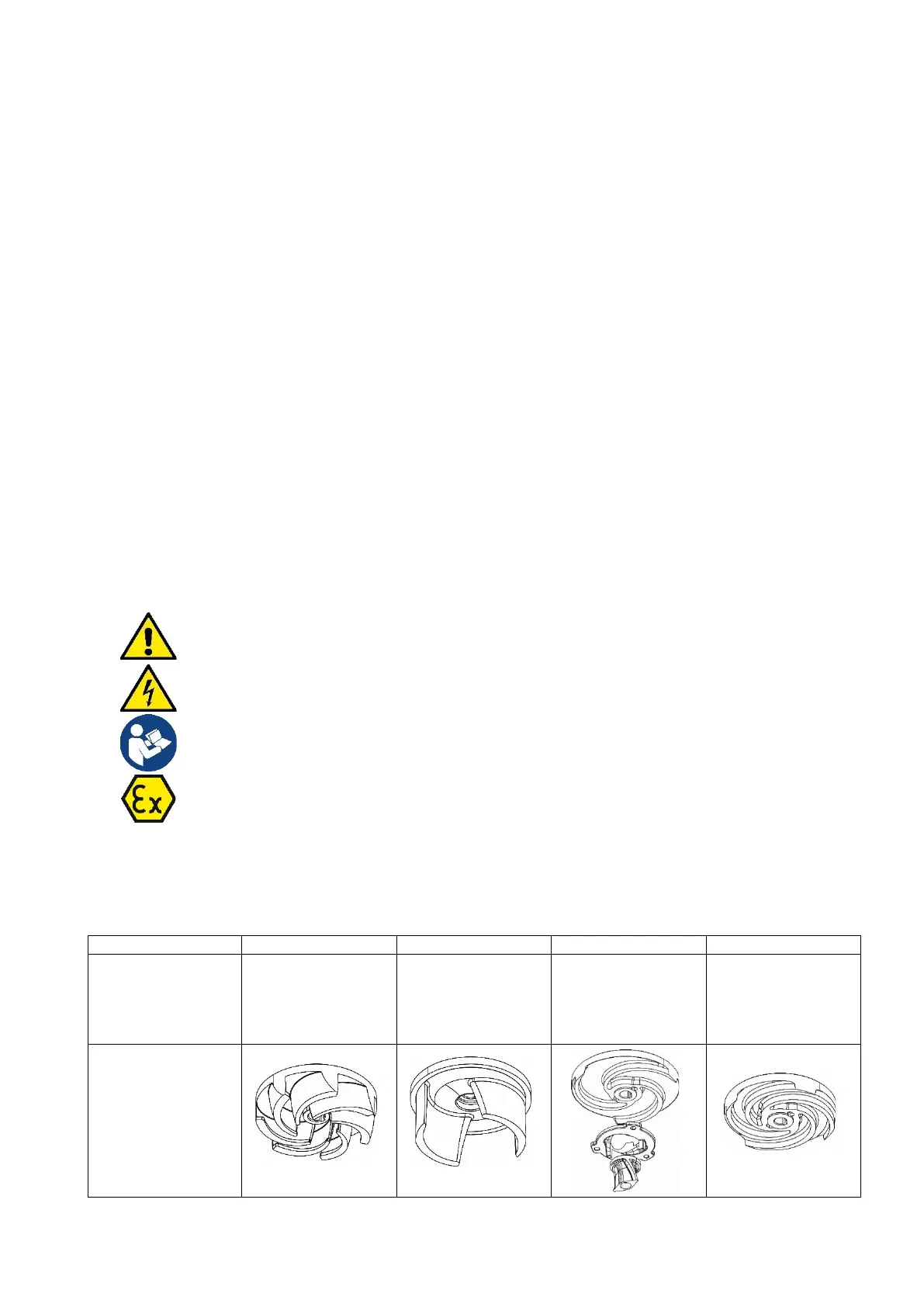

Följande symboler används i texten:
Situation för allmän fara.
Försummelse av säkerhetsföreskrifter som åtföljer symbolen kan orsaka person- och egendomsskador.
Situation med fara för elstöt.
Försummelse av de säkerhetsföreskrifter som åtföljer symbolen kan orsaka en situation med
allvarlig risk för
personskada.
Anmärkningar
Dessa instruktioner måste följas för explosionsskyddade pumpar.
2. ALLMÄNT
Denna bruksanvisning innehåller anvisningarna för installation, drift och underhåll av de dränkbara pumparna i serien FX RANGE.
Pumparna är utrustade med elmotorer med en effekt på mellan 0.75 och 11 kW.
Pumparna i serien FX RANGE är konstruerade för pumpning av avloppsvatten från hushåll och industri samt spillvatten som är
kompatibla med pumparnas konstruktionsmaterial. Pumparna kan installeras på kopplingsfot eller fristående på botten av en tank/brunn.
Häftet innehåller också särskilda instruktioner för explosionsskyddade pumpar.
FEKA FXV
FEKA FXC
GRINDER FX
DRENAG FX
Beskrivning
Dränkbara pumpar
med tillbakadraget
pumphjul och helt fritt
genomlopp.
Dränkbara pumpar
med pumphjul med
skrapring och
blockeringsfri skiva
Dränkbara pumpar
med pumphjul med
skrapring och
hackenhet placerad
före.
Dränkbara pumpar
med pumphjul med
skrapring och slitskiva
av slitstarkt gummi
a
b
d
c
