DAB FX Series - Tekniska Data; Produktskiss

SVENSKA
95
Pumphjul med fritt
genomlopp
50mm (FEKA FXV 20)
65mm (FEKA FXV 25)
50mm - 10 mm
Standarder
SS-EN 12050-1
X
X
X
SS-EN 12050-2
X
Typ av vätska
Klart vatten
X
X
X
Grundvatten
X
X
X
Regnvatten
X
X
Klart vatten med
förekomst av sand
X X X
Gråvatten utan stora
fasta partiklar eller
långa fibrer
X X X
Gråvatten med små
fasta partiklar och utan
långa fibrer
X X X
Obehandlat svartvatten
(med fasta partiklar och
långa fibrer)
X X
TEKNISKA DATA
Se bruksanvisningen och märkplåten för att kontrollera följande tekniska data:
-
Eltillförsel.
-
Konstruktionsegenskaper.
-
Hydraulisk kapacitet.
-
Driftförhållanden.
-
Vätskor som kan pumpas.
Pos.
Beskrivning

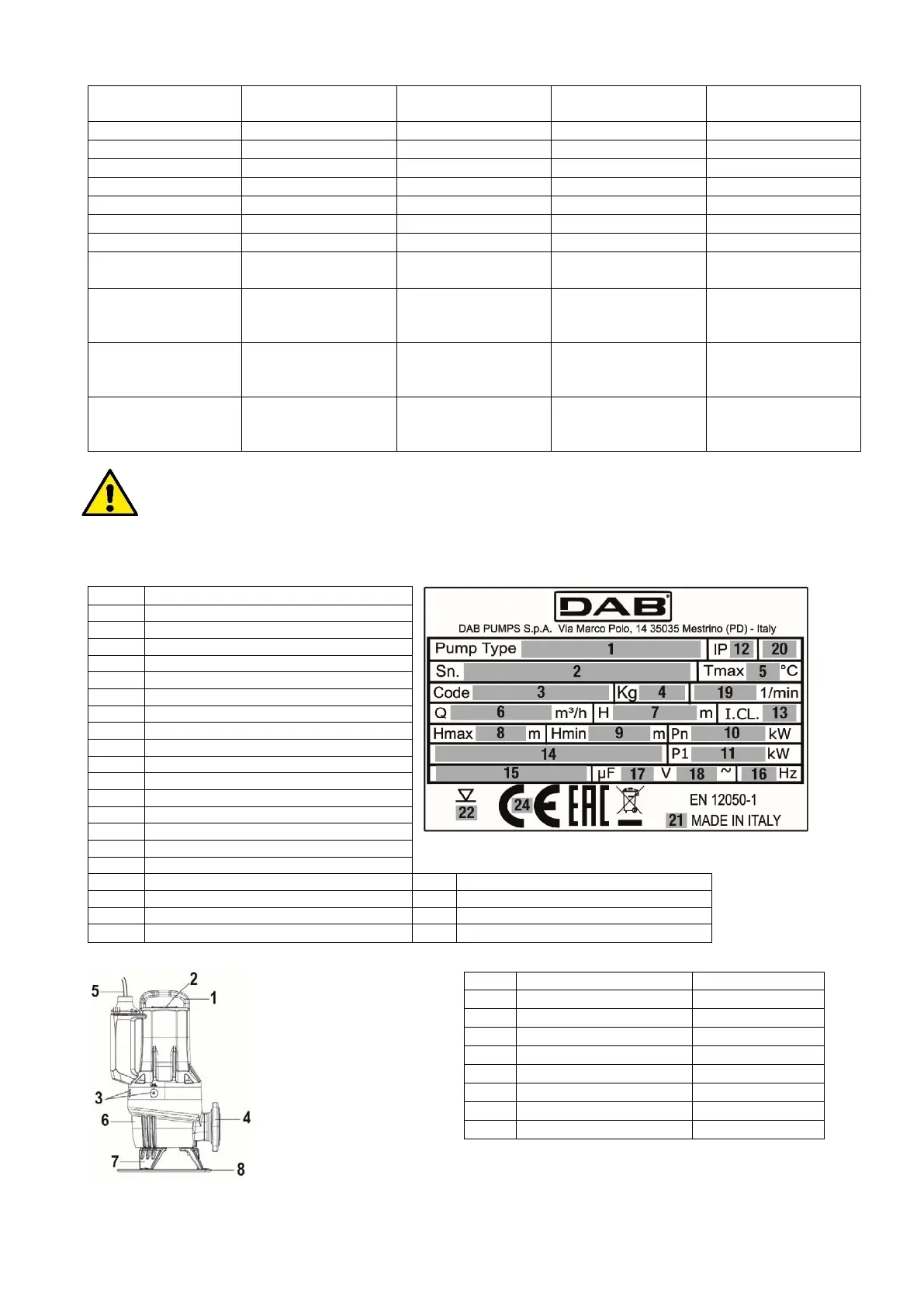

Fig. 1 Typskylt
1
Pumpbeteckning
2
Serienummer
3
Modellkod
4
Vikt (med 10 m lång kabel)
5
Max. vätsketemperatur
6
Flödesområde
7
Område för uppfordringshöjd
8
Max. lyfthöjd
9
Min. uppfordringshöjd
10
Nominell effekt vid axel
11
Nominell effektförbrukning
12
Kapslingsklass enligt IEC
13
Isolationsklass
14
Märkspänning
15
Märkström
16
Frekvens
17
Kondensatorns kapacitet (ej tillämplig)
21
Frekvens
18
Antal faser
22
Max. installationsdjup
19
Märkvarvtal
23
Ex-märkning/kvalitetsmärkning
20
Servicenivå
24
CE-märkning
2.1 Produktskiss
Pos.
Beskrivning
Material
1
Lyftbygel
GJL200
2
Typskylt
Stål AISI 304
3
Oljeskruvar
OT58 NICKEL
4
Utloppsfläns
GJL200
5
Nätsladd
H07RN8-F
6
Pumphus
GJL200
7
Stödfötter
GJL200
8
Underlagsskiva
PP
Fig. 2 FX RANGE - pump
