TÜRKÇE
194
İÇİNDEKİLER
1. GÜVENLİK TALİMATLARI ............................................................................................................................................................194
AÇIKLAMALAR .............................................................................................................................................................................194
2. GENEL AÇIKLAMA .......................................................................................................................................................................194
TEKNİK ÖZELLİKLER ...................................................................................................................................................................195
2.1 Ürün çizimi .........................................................................................................................................................................195
2.2 Kullanım koşulları ...............................................................................................................................................................196
3. TESLIMAT VE KULLANIM ............................................................................................................................................................196
3.1 Nakliye ...............................................................................................................................................................................196
3.2 Saklama .............................................................................................................................................................................196
4. EX IŞARETINI TAŞIYAN ÜRÜNLERE ILIŞKIN BILGILER ...........................................................................................................196
5. KURULUM......................................................................................................................................................................................197
5.1 Seviye anahtarı ..................................................................................................................................................................197
5.2 Aksesuarlar ile kurulum ......................................................................................................................................................197
6. ELEKTRIK BAĞLANTISI ...............................................................................................................................................................197
6.1 Kablo şemaları ...................................................................................................................................................................198
6.2 Termal şalter ......................................................................................................................................................................198
7. ÇALIŞTIRMA..................................................................................................................................................................................198
7.1 Genel başlatma prosedürü .................................................................................................................................................198
7.2 Rotasyon yönü (Trifaz pompalar için) ................................................................................................................................199
8. BAKIM VE SERVIS ........................................................................................................................................................................199
8.1 Olağan Bakım ....................................................................................................................................................................199
8.2 Olağanüstü bakım ..............................................................................................................................................................200
8.3 Kontamine pompalar ..........................................................................................................................................................201
9. ARIZA BULMA ...............................................................................................................................................................................201
1. GÜVENLİK TALİMATLARI
AÇI
KLAMALAR

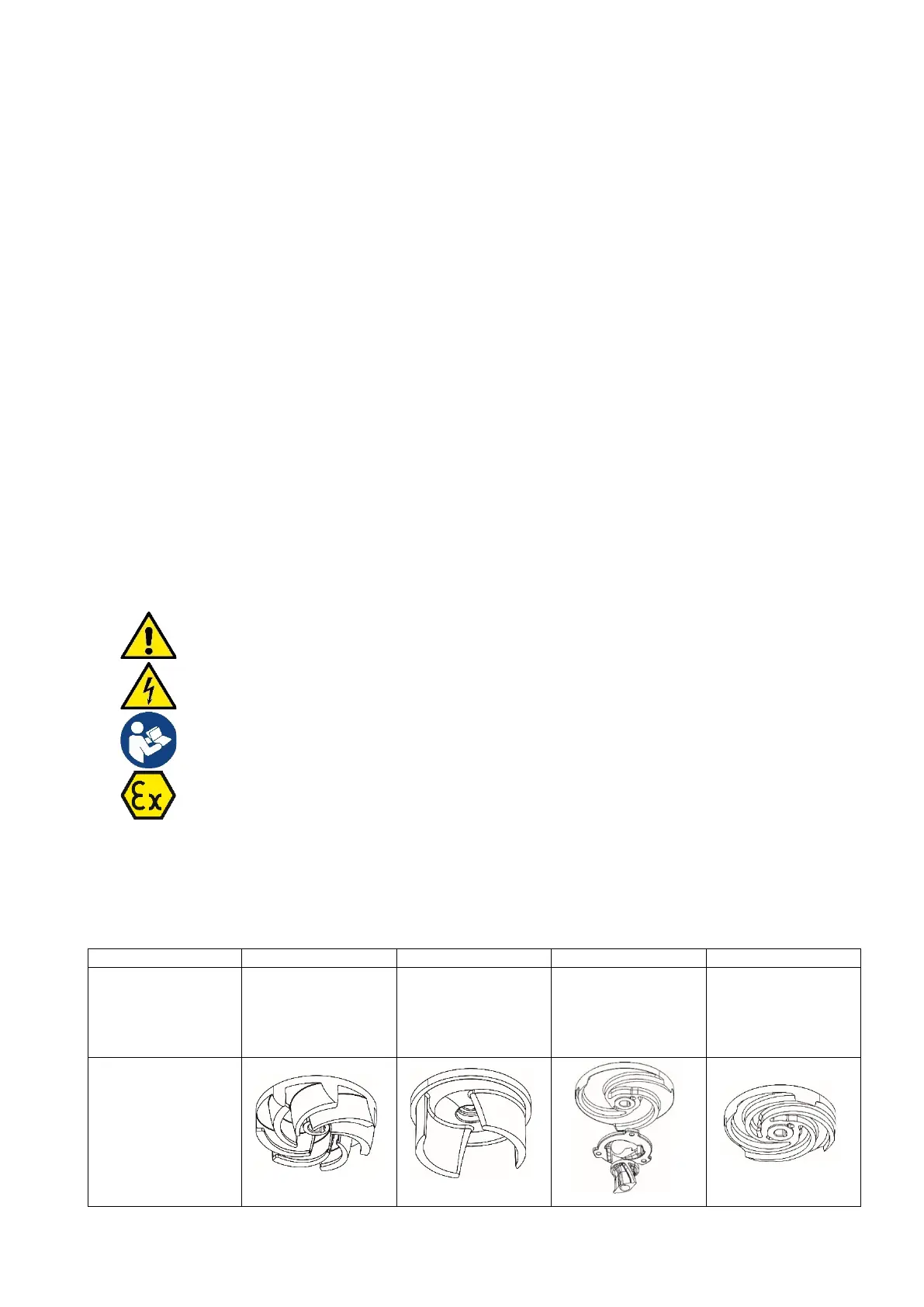

Dokümantasyonda aşağıdaki semboller kullanılmıştır:
Genel tehlike durumu.
Bu sembolü izleyen talimatlara uyulmaması, kişilere ve eşyalara hasar gelmesine neden olabilir.
Elektrik çarpma tehlikesi durumu.
Bu sembolü izleyen talimatlara uyulmaması, kişilerin can güvenliği açısından ciddi risk durumlarının meydana
gelmesine neden olabilir.
Notlar
Patlamaya karşı korumalı pompalarda bu talimatlara uyulmalıdır.
2. GENEL AÇIKLAMA
Bu kılavuz, FX RANGE serisi dalgıç pompaları için kurma, işleme ve bakım talimatlarını içerir. Pompalar, 0.75 ve 11 kW arası gücünde
e
lektrik motorları ile donatılmıştır.
F
X RANGE serisi pompaları, pompaların üretilmiş olduğu malzemeler ile uyumlu evsel, endüstriyel atık suların ve kullanılmış suları
n
pom
palanmasına uygun olarak tasarlanmıştır.
Pompalar, otomatik bir kaplin sistemi üzerine kurulabilir veya bir tankın tabanında desteksiz bir şekilde durabilir.
Ayrıca bu kitapçık, patlamaya karşı dayanıklı pompalara özel talimatlar içermektedir.
FEKA FXV
FEKA FXC
GRINDER FX
DRENAG FX
Tanım
İntegral serbest geçişli
geri konumlandırılmış
rotor ile donatılmış
dalgıç tip pompalar
Rotor ayar şimi ve
blokaj önleme diski ile
donatılmış dalgıç tip
pompalar
Rotor ayar şimi ve öne
yerleştirilmiş öğütücü
cihaz ile donatılmış
dalgıç pompalar
Rotor ayar şimi ve
abrazyon önleyici
kauçuk şim diski ile
donatılmış dalgıç tip
pompalar
a
b
d
c
