DAB FX Series User Manual

PORTUGUÊS
86
Passagem livre impulsor
50mm (FEKA FXV 20)
65mm (FEKA FXV 25)
50mm - 10 mm
Padrões
EN 12050-1
X
X
X
EN 12050-2
X
Tipo de líquido
Águas limpas
X
X
X
Águas freáticas
X
X
X
Águas meteóricas
X
X
Águas limpas com
presença de areia
X X X
Águas residuais sem
corpos sólidos de
grandes dimensões ou
fibras longas
X X X
Águas residuais com
corpos sólidos de
dimensões
limitadas e
sem fibras longas
X X X
Águas sujas residuais
não tratadas (com
corpos sólidos e fibras
longas)
X X
CARACTERÍSTICAS TÉCNICAS
Consultar o Manual de Instruções e a placa de características para verificar os seguintes dados técnicos:
- Alimentação elétrica. - Características de fabrico.
- Rendimentos Hidráulicos. - Condições de funcionamento.
- Líquidos Bombeados.
Pos.
Descrição

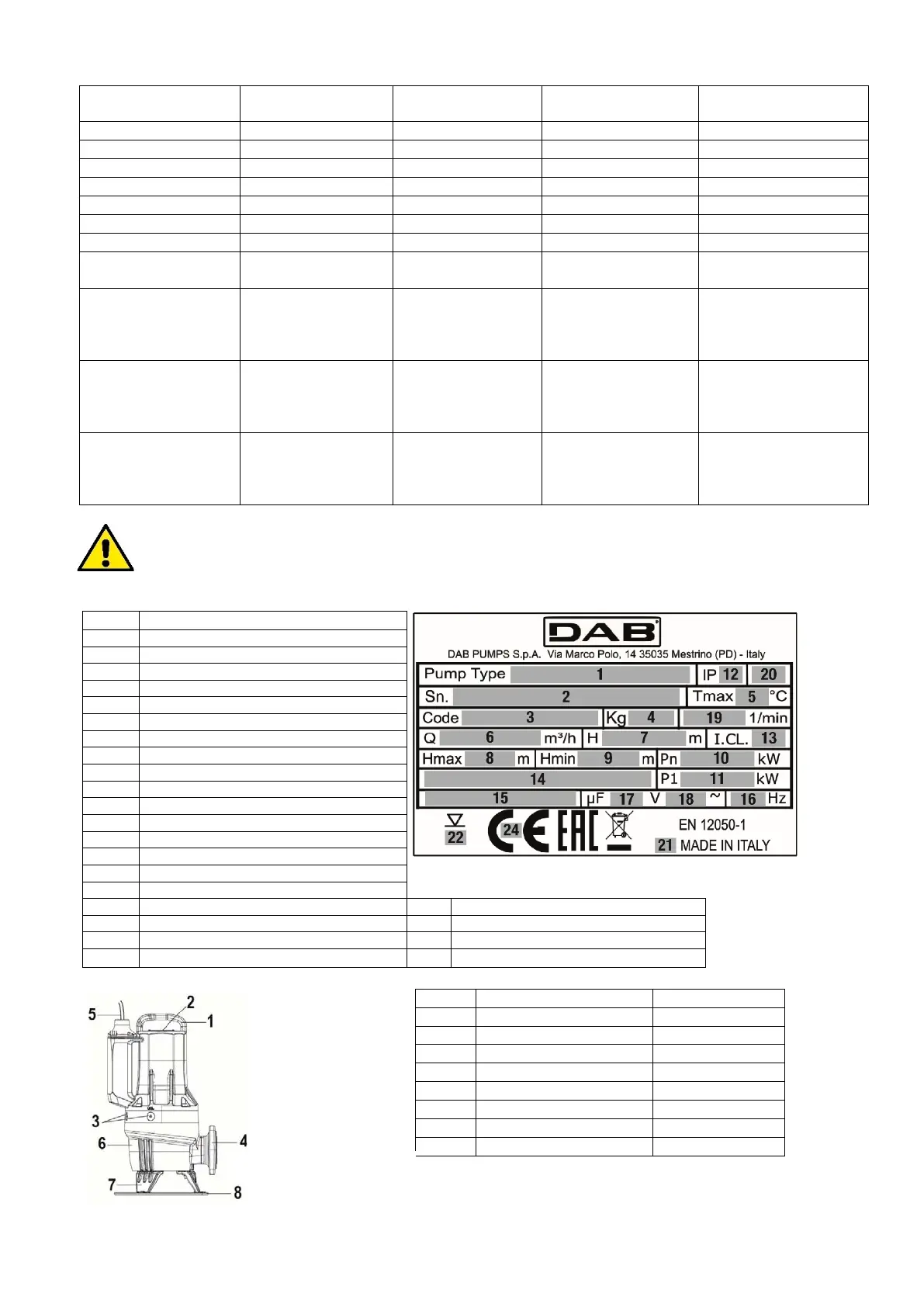

Fig. 1 Chapa de características
1
Nome da Bomba
2
Número de série
3
Código do Modelo
4
Peso (com cabo de 10m)
5
Temperatura máxima do líquido
6
Range débito
7
Range altura manométrica
8
Altura manométrica máxima
9
Mín. Altura manométrica
10
Potência nominal no veio
11
Potência nominal absorvida
12
Classe de proteção conforme IEC
13
Classe de isolamento
14
Tensão nominal
15
Corrente nominal
16
Frequência
17
Capacidade condensador (não aplicável)
21
País de produção
18
Número de fases
22
Profundidade máxima de instalação
19
Velocidade nominal
23
Marca Ex /Marca de qualidade
20
Nível de serviço
24
Marca CE
2.1 Esquema do produto
Pos.
Descrição
Material
1
Suporte de elevação
GJL200
2
Chapa de características
Aço AISI 304
3
Parafusos do óleo
OT58 NICKEL
4
Flange de descarga
GJL200
5
Cabo de alimentação
H07RN8-F
6
Corpo da bomba
GJL200
7
Pés de apoio
GJL200
8
Disco de apoio
PP
Fig. 2 Bomba FX RANGE
