FRANÇAIS
19
SOMMAIRE
1. INSTRUCTIONS POUR LA SÉCURITÉ ..........................................................................................................................................19
LÉGENDE .......................................................................................................................................................................................19
2. DESCRIPTION GÉNÉRALE ............................................................................................................................................................19
CARACTÉRISTIQUES TECHNIQUES ...........................................................................................................................................20
2.1 SCHÉMA DU PRODUIT ......................................................................................................................................................20
2.2 CONDITIONS DE FONCTIONNEMENT ..............................................................................................................................21
3. LIVRAISON ET MANUTENTION .....................................................................................................................................................21
3.1 TRANSPORT .......................................................................................................................................................................21
3.2 STOCKAGE .........................................................................................................................................................................21
4. INFORMATIONS QUANT AUX PRODUITS MARQUES EX ...........................................................................................................21
5. INSTALLATION ...............................................................................................................................................................................22
5.1 INTERRUPTEURS DE NIVEAU ..........................................................................................................................................22
5.2 INSTALLATION AVEC ACCESSOIRES ..............................................................................................................................23
6. CONNEXION ÉLECTRIQUE ............................................................................................................................................................23
6.1 SCHEMAS DE CABLAGE ...................................................................................................................................................23
6.2 THERMORUPTEUR ............................................................................................................................................................23
7. MISE EN SERVICE ..........................................................................................................................................................................24
7.1 PROCEDURE GENERALE DE MISE EN SERVICE ...........................................................................................................24
7.2 SENS DE ROTATION (POUR LES POMPES TRIPHASEES) ............................................................................................24
8. MAINTENANCE ...............................................................................................................................................................................24
8.1 ENTRETIEN ORDINAIRE ....................................................................................................................................................25
8.2 MAINTENANCE EXTRAORDINAIRE ..................................................................................................................................26
8.3 POMPES CONTAMINÉES ..................................................................................................................................................26
9. GRILLE DE DÉPANNAGE...............................................................................................................................................................26
1. INSTRUCTIONS POUR LA SÉCURITÉ

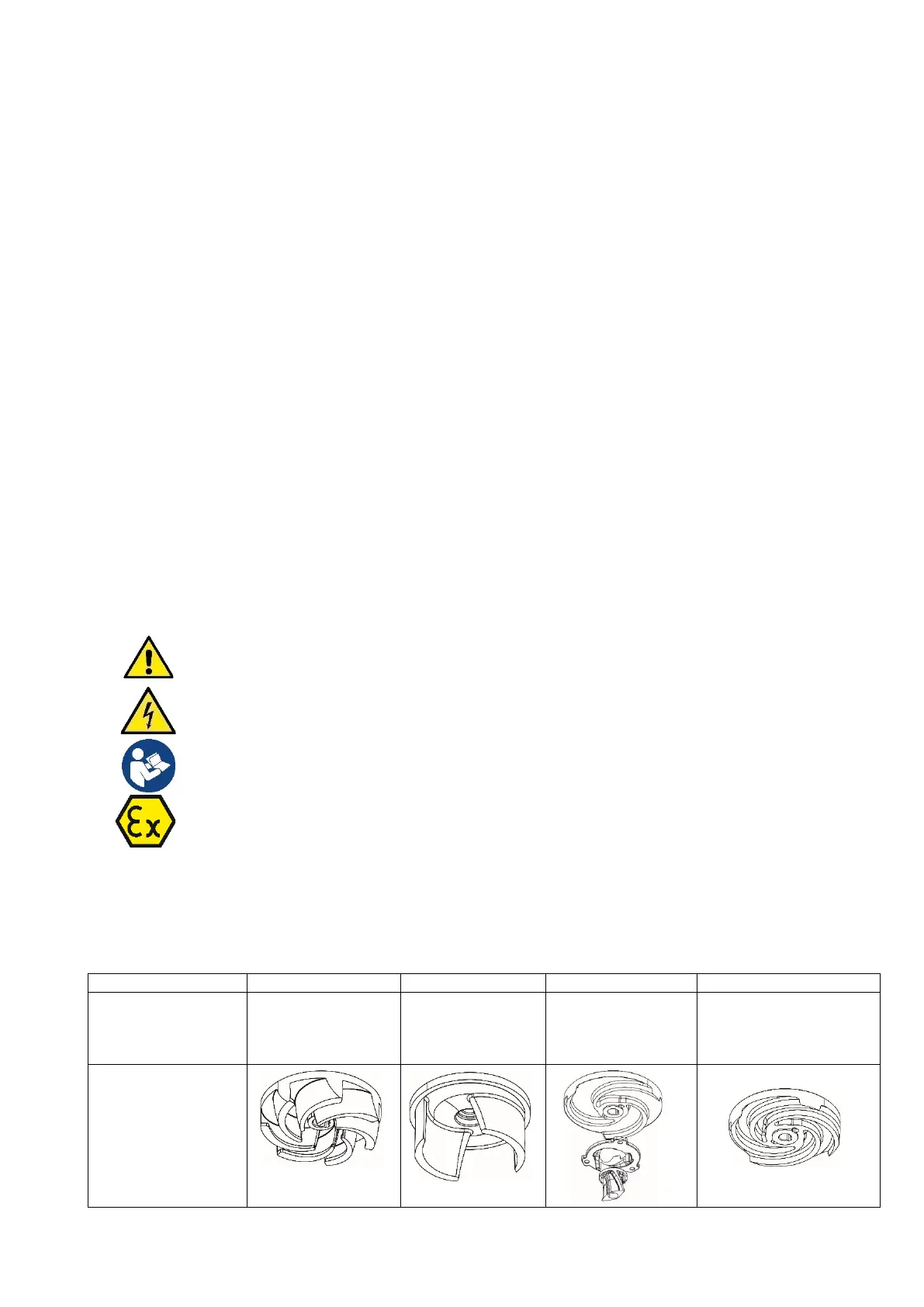

LÉGENDE
Les symboles suivants sont employés dans le présent document:
Situation de danger générique.
Le non-respect des prescriptions
suivantes peut provoquer des blessures aux personnes et des dommages aux
choses.
Le non-
respect des prescriptions suivantes peut provoquer des blessures aux personnes et des dommages aux
choses.
Remarques
Ces instructions doivent être observées pour les pompes anti-déflagrantes.
2. DESCRIPTION GÉNÉRALE
Ce manuel contient les instructions pour l’installation, le fonctionnement et l’entretien des pompes à immersion de la série FX RANGE.
Les pompes sont dotées de moteurs électriques d’une puissance comprise entre 0.75 et 11 kW. Les pompes de la série FX RANGE sont
conçues et adaptées au pompage de liquides domestiques et industriels ainsi qu’aux eaux usées compatibles avec les matériaux
de
c
onstruction des pompes.
Les pompes sont conçues pour une installation sur un système d'accouplement automatique ou en autonome au fond d'une fosse.
Cette notice inclut également des instructions particulières sur les pompes antidéflagrantes.
submersible avec roue
en retrait à passage libre
submersible à roue
dilacératrice et avec
roue dilacératrice et
déchiqueteuse à l'avant.
Pompes de type submersible
à roue dilacératrice avec
bague d'usure en caoutchouc
a
b
d
