Danfoss TP7000 Installation Instructions & User Guide

16
1
234567
ELECTRONICS
REMOTE
SENSOR
'A' models
only
COM
ON
OFF

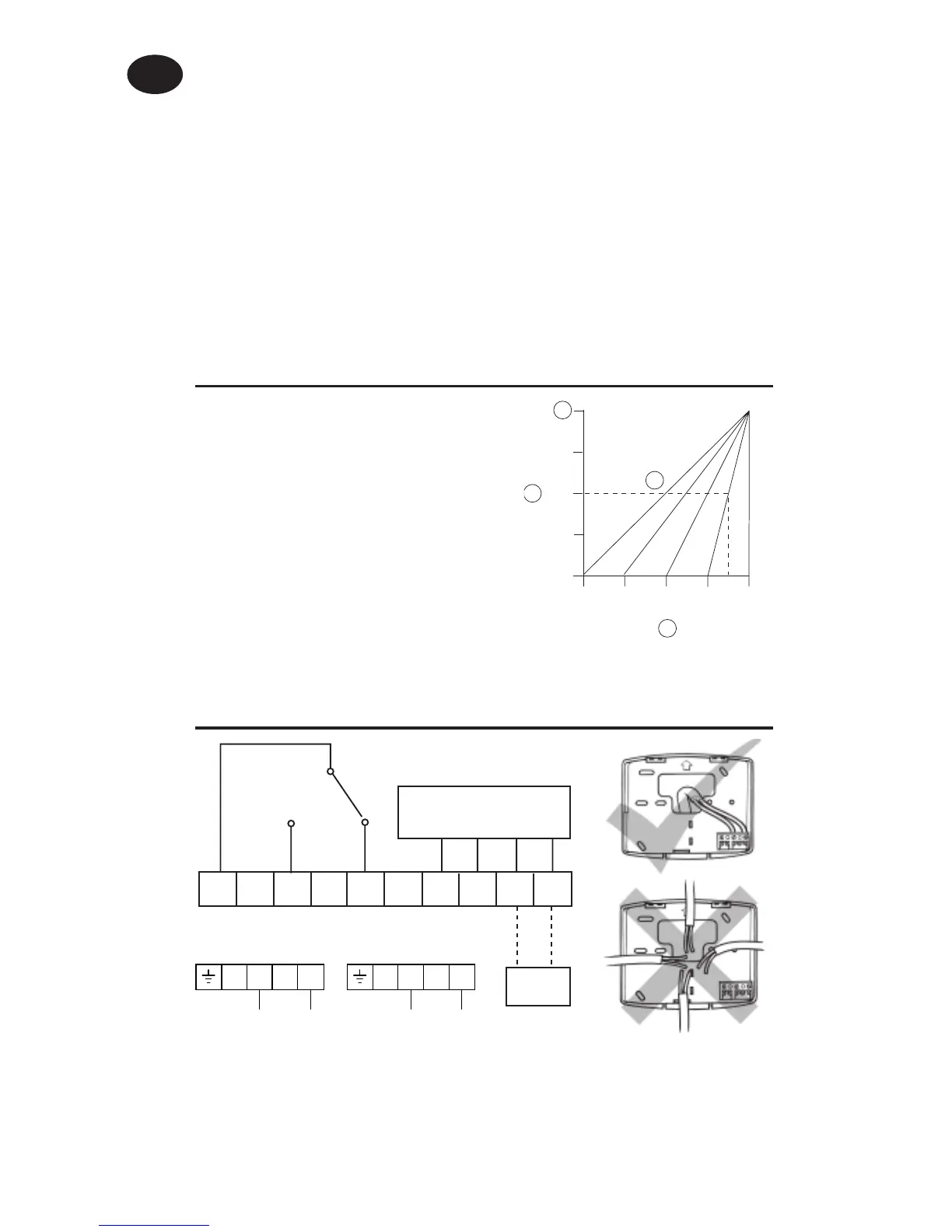

TP7000 Câblage (versions câblées seulement)
7 jours – chaque jour peut être programmé avec des heures et des
températures di érentes.
5/2 jours – une série d’heures et de températures pour les jours de la
semaine, et une autre série pour le week-end.
Régulation démarrage optimum - fonction qui allume le chau age
avant l’heure programmée de la Période 1 pour s’assurer que la
température désirée soit atteinte à l’heure dé nie.
Chrono-proportionnel – fonction d’économie d’énergie qui déclenche
la chaudière à intervalles réguliers pour maintenir une température
dé nie, o rant un environnement ambiant constant à l’utilisateur.
Optimum Start Control
-4˚C
-3˚C
-2˚C
-1˚C
A
B
C
120
min.
90
min.
60
min.
30
min.
Event
time
(
D
 Mettez Sw en position OSC On
(pg.14)
 Réglez la courbe optimale en mode
programmation
A - Température choisie ordre n°1
B - Déviation température choisie
C - Temps d’anticipation de démarrage
pour ordre n° 1
D - Courbes optimales disponibles
Instructions d’installation
F
B
C
M 24V models onl
y
24V
L
N
M 230V models onl
230V
Nota: un câble de cuivre de 1 mm2 peut être utilisé pour raccorder la
sonde à distance au TP7000A. S’assurer que :
a) la longueur de câble ne dépasse pas 50 mètres
b) le câble ne chemine pas le long d’un autre câble véhiculant du 230
V ou plus , et si besoin faire des croisements de câbles angle droit.

Danfoss TP7000 Specifications

General

Type	Programmable Room Thermostat
Display	LCD
Frost Protection	Yes
Holiday Mode	Yes
Voltage	230V AC
Accuracy	±0.5°C
Programming	7-day programmable
Mounting	Wall-mounted
Contact Rating	3A (resistive)
Switching Current	3A (resistive)
Communication	Not applicable
