Danfoss TP7000 Installation Instructions & User Guide

17

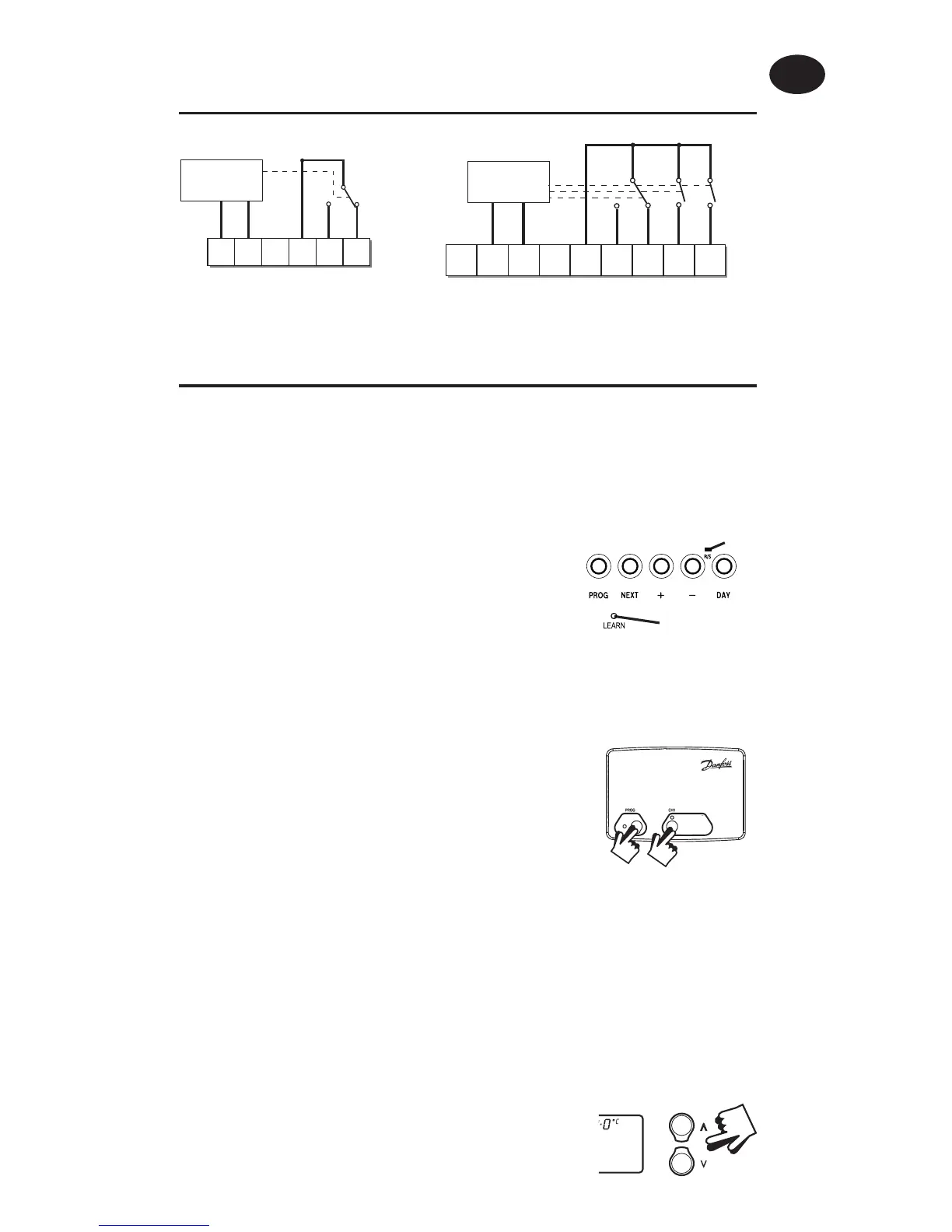

1. TP7000-RF
Appuyez sur la touche RESET encastrée, à l’aide
d’un objet non-métallique, pour réinitialiser
l’appareil.
2. Appuyez sur la touche LEARN encastrée en la maintenant enfoncée
pendant 3 secondes, à l’aide d’un objet non-métallique. (Le TP7000
transmet alors un signal unique en continu pendant 5 minutes).
3. RX1 - Appuyez sur les touches PROG et
CH1 en les maintenant enfoncées pendant 3
secondes jusqu’à ce que le voyant vert clignote
une fois.
4. RX2 (si applicable)
Etat 1 – exécutez les points 1-3.
Etat 2 - patientez 5 min, exécutez les points 1-2 puis appuyez sur les
touches PROG et CH2 du RX2.
RX3 (si applicable)
Etat 1 – exécutez les points 1-3.
Etat 2 - patientez 5 min, exécutez les points 1-2 puis appuyez sur les
touches PROG et CH2 du RX3.
Etat 3 - patientez 5 min, exécutez les points 1-2 puis appuyez sur les
touches PROG et CH3 du RX3.
5. TP7000-RF - Appuyez sur  ou  pour
sélectionner la température – l’appareil repassera
en mode de fonctionnement.
RX1
Instructions (versions câblées)
Si le thermostat émetteur et le récepteur ont été fournis ensemble
dans un kit, ces deux éléments peuvent communiquer directement
sans manipulation particulière (Modèles RX1 uniquement).
Pour ajuster le récepteur RX à la fréquence du signal du thermostat, suivez
les points 1-5 ci-dessous.
LEARN
RESET
Câblage du Récepteur RX
(modèles RF uniquement)
12
3
4
Electronique
N
L
COM
Zone 1
Marche
Zone 1
Arrét
A
Electronique
B
C1
2
345
6
N
L
Zone 1
Marche
Zone 1
Arrêt
Zone 2
Marche
Zone 3
Marche
COM
Borne 6 RX3
uniquement
RX1
RX2 & RX3
NB. Pour les systèmes alimentés sur secteur, reliez la borne 2 à la phase du secteur
Instructions d’installation
F

Danfoss TP7000 Specifications

General

Type	Programmable Room Thermostat
Display	LCD
Frost Protection	Yes
Holiday Mode	Yes
Voltage	230V AC
Accuracy	±0.5°C
Programming	7-day programmable
Mounting	Wall-mounted
Contact Rating	3A (resistive)
Switching Current	3A (resistive)
Communication	Not applicable
