Danfoss TP9 - Page 80

80

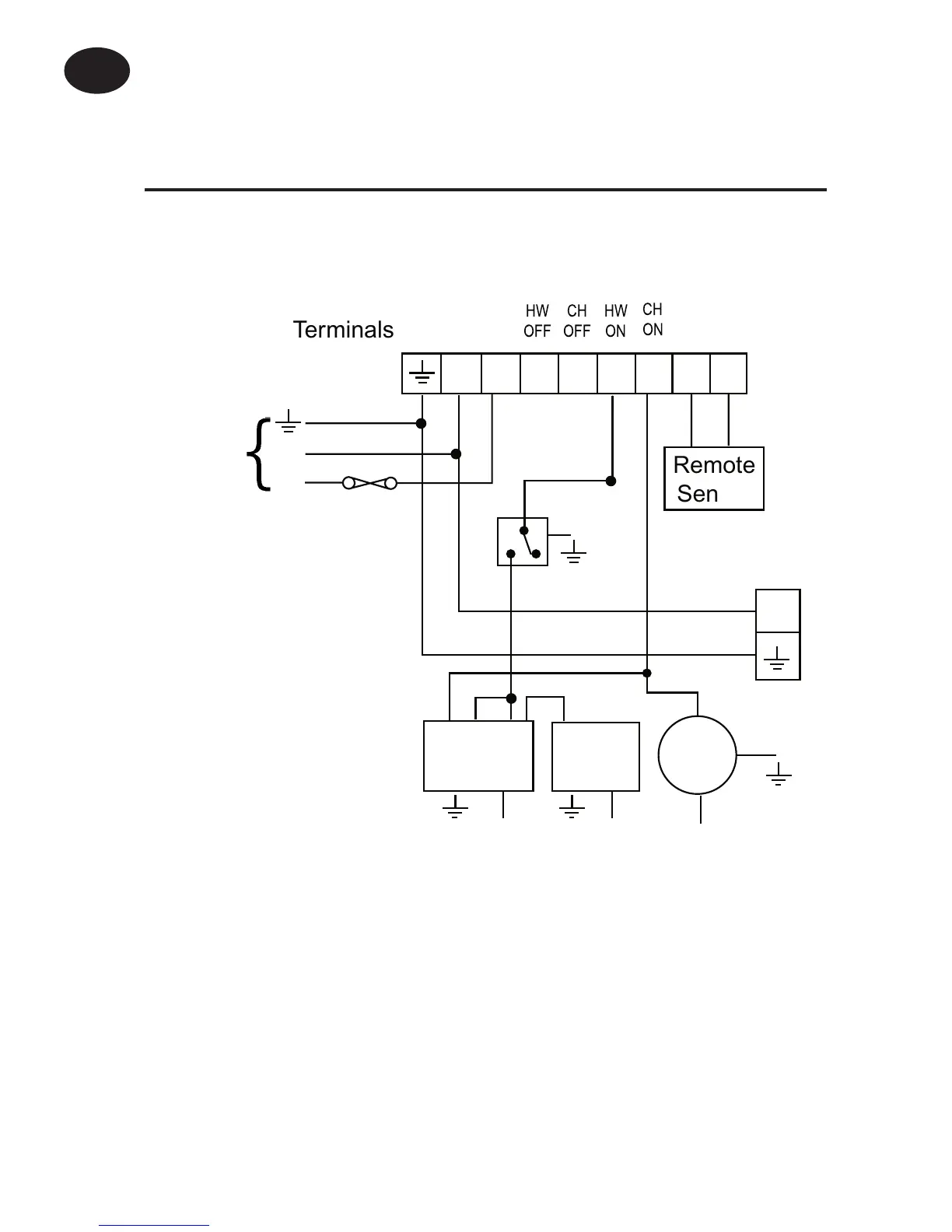

Typowe grawitacyjne domowe ogrzewanie ciepłej
wody, wymuszane pompą, ze sprężynowym
strefowym zaworem bezzwrotnym do domowej wody
gorącej
TP9 (przełącznik 1 na PUMPED)
N L 1 2 3 4 5 6
HW
OFF
HW
ON
CH
OFF
CH
ON
Terminals
Remote
Sensor
N
N
L
3 amp
fuse
Looping
Terminals
Mains
Supply
Cyl. Stat
Boiler
S.R.Z.V
in HW
N
N
Pump
N
Inne produkty Danfoss Randall kompatybilne z ww. obwodem
sterującym:-
Termostat z cylindrem AT.
Zawór strefowy HP28C obsługiwany silniczkiem, ze sprężynowym
powrotnym mechanizmem uruchamiającym i przełącznikiem
dodatkowym SPDT.
Instrukcja instalacji
PL
