81

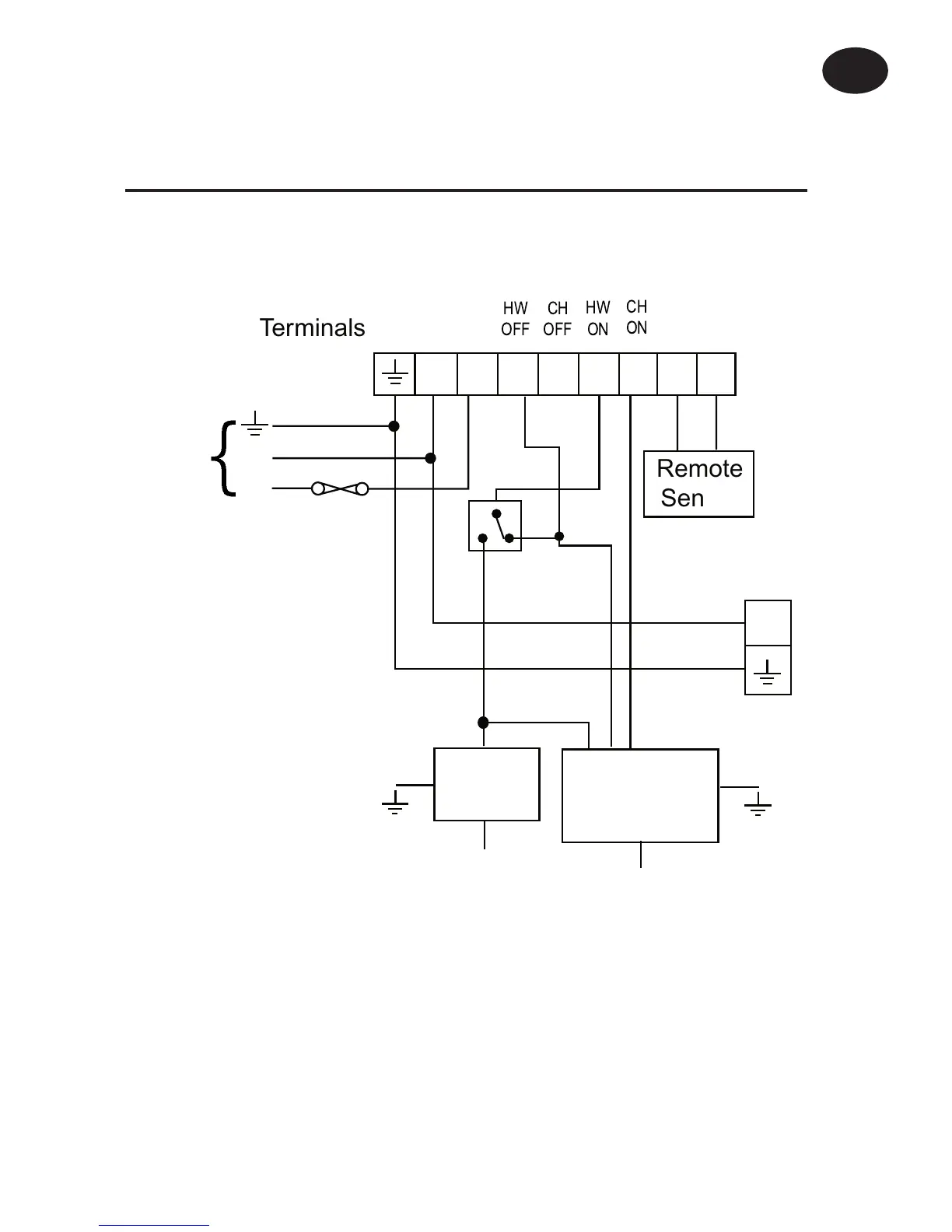

Typowy, w pełni obciążony system z 3-
portowym zaworem z położeniem pośrednim
TP9 (przełącznik 1 na PUMPED)
N L 1 2 3 4 5 6
HW
OFF
HW
ON
CH
OFF
CH
ON
Terminals
Remote
Sensor
N
N
L
3 amp
fuse
Looping
Terminals
Mains
Supply
Cyl. Stat
Boiler &
Pump
3 port mid-
position
valve
N
N
Inne produkty Danfoss Randall kompatybilne z ww. obwodem
sterującym:-
Termostat z cylindrem AT.
HS3 3-portowy zawór z położeniem pośrednim i sprężynowym
powrotnym mechanizmem uruchamiającym.
Instrukcja instalacji
PL
