82

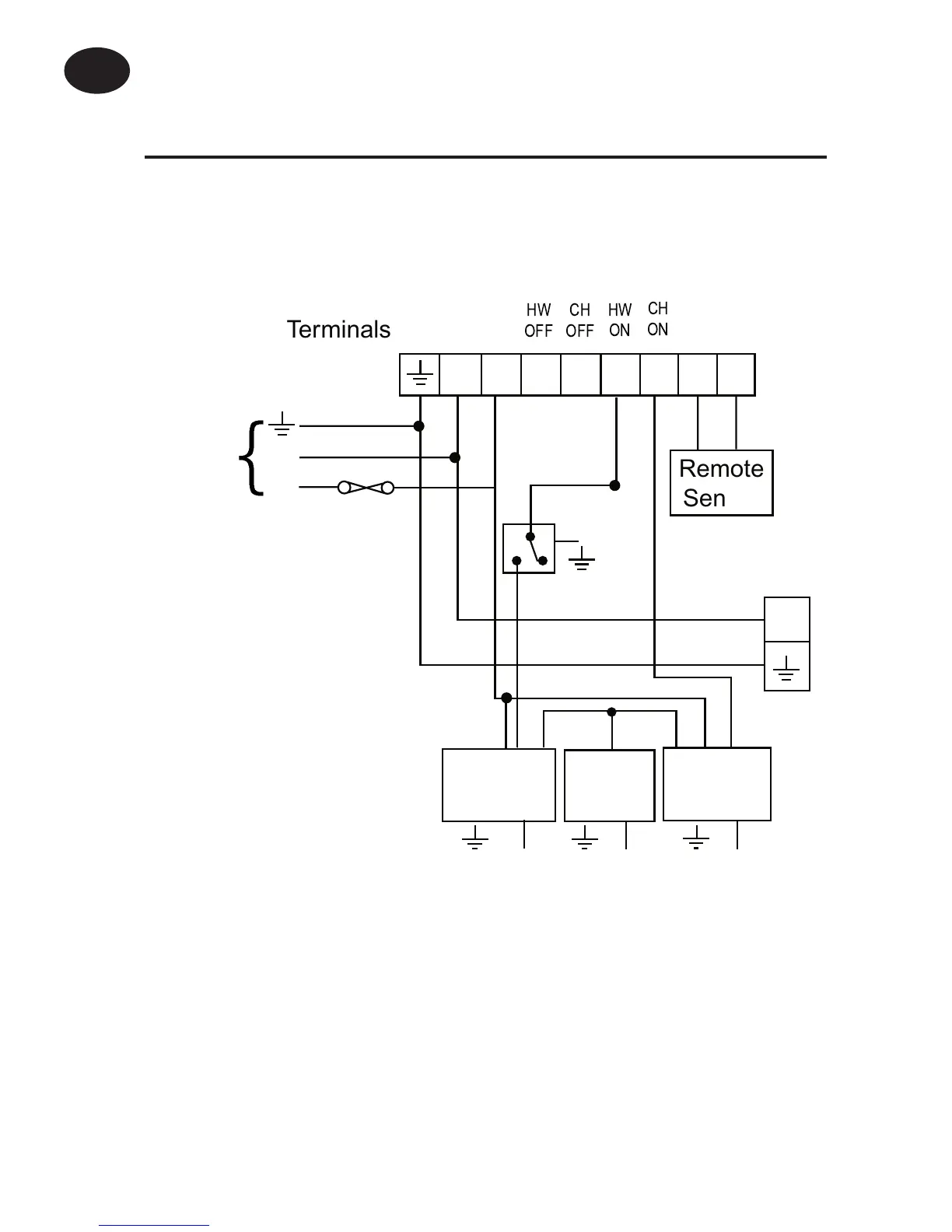

Typowy, w pełni obciążony system
ze sprężynowym strefowym zaworem
bezzwrotnym dla każdej usługi
TP9 (przełącznik 1 na PUMPED)
Inne produkty Danfoss Randall kompatybilne z ww. obwodem
sterującym:-
Termostat z cylindrem AT.
2 x Zawór strefowy HP22 lub HP28 obsługiwany silniczkiem,
ze sprężynowym powrotnym mechanizmem uruchamiającym i
przełącznikiem dodatkowym SPST.
N L 1 2 3 4 5 6
HW
OFF
HW
ON
CH
OFF
CH
ON
Terminals
Remote
Sensor
N
N
L
3 amp
fuse
Looping
Terminals
Mains
Supply
Cyl. Stat
Boiler &
Pump
S.R.Z.V
in HW
N
N
N
S.R.Z.V
in CH
Instrukcja instalacji
