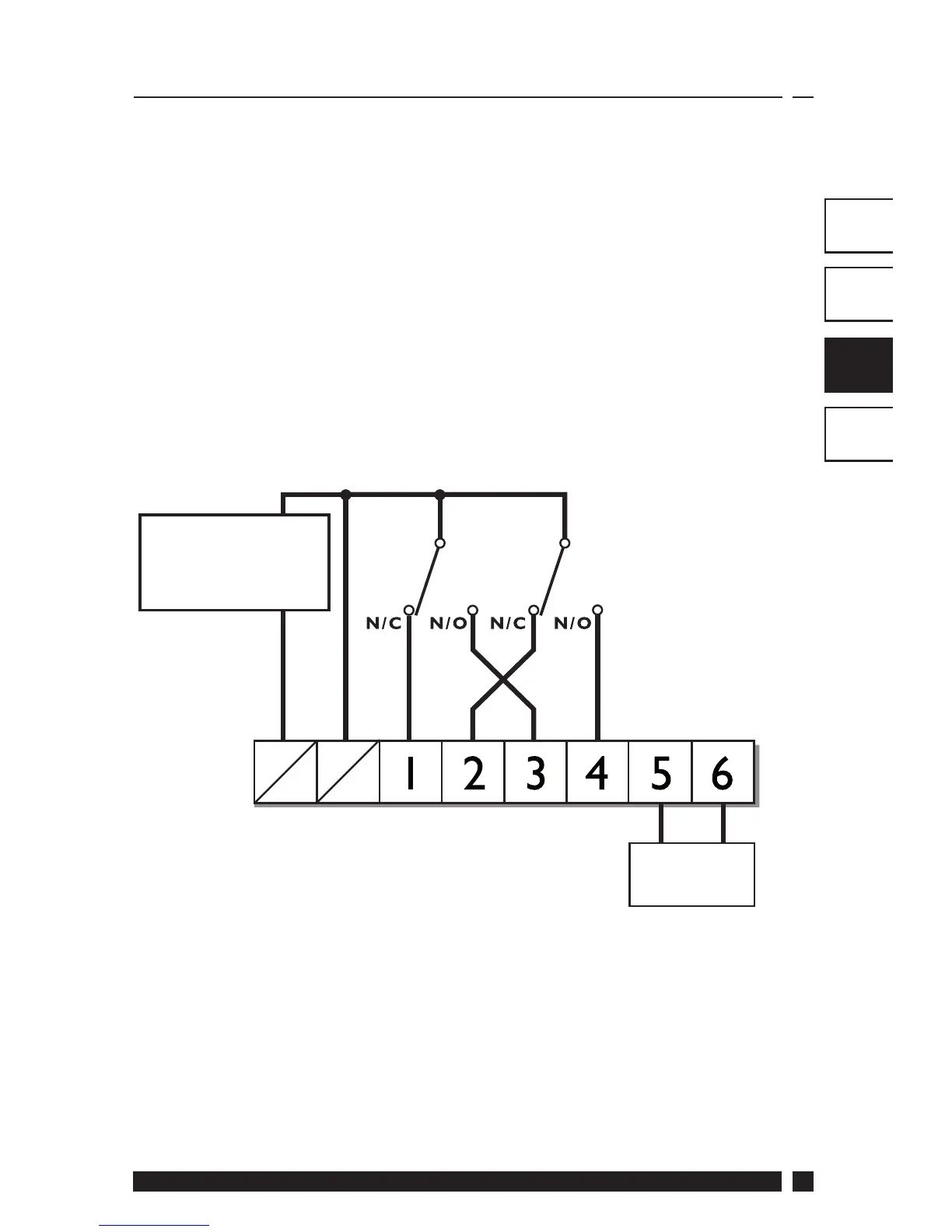

1.2 Καλωδίωση
ΣΗΜΕΙΩΣΗ:
Το 230V TP9000 δεν διαθέτει επαφές ελεύθερες τάσης, συνεπώς ΔΕΝ
είναι κατάλληλο για σύνδεση σε εξοπλισμό με πολύ χαμηλή τάση.
Ο απομακρυσμένος αισθητήρας πρέπει να καλωδιώνεται
αποκλειστικά με διπύρηνο καλώδιο 1 mm, με διπλή μόνωση. Το
μήκος του καλωδίου δεν πρέπει να υπερβαίνει τα 50 μέτρα. Το
καλώδιο του αισθητήρα ΔΕΝ πρέπει να διέρχεται παράλληλα του
καλωδίου τροφοδοσίας του δικτύου.
Ηλεκτρονικά
N
B
L
C
OFF DHW
(ζεστό νερό
για οικιακή
χρήση)
OFF HTG
(θέρμανση)
ON DHW
(ζεστό νερό
για οικιακή
χρήση)
ON HTG
(θέρμανση)
Απομακρυσμένος
αισθητήρας
N-L = 230V
B-C = 24V
(B=0v / C=24v)
