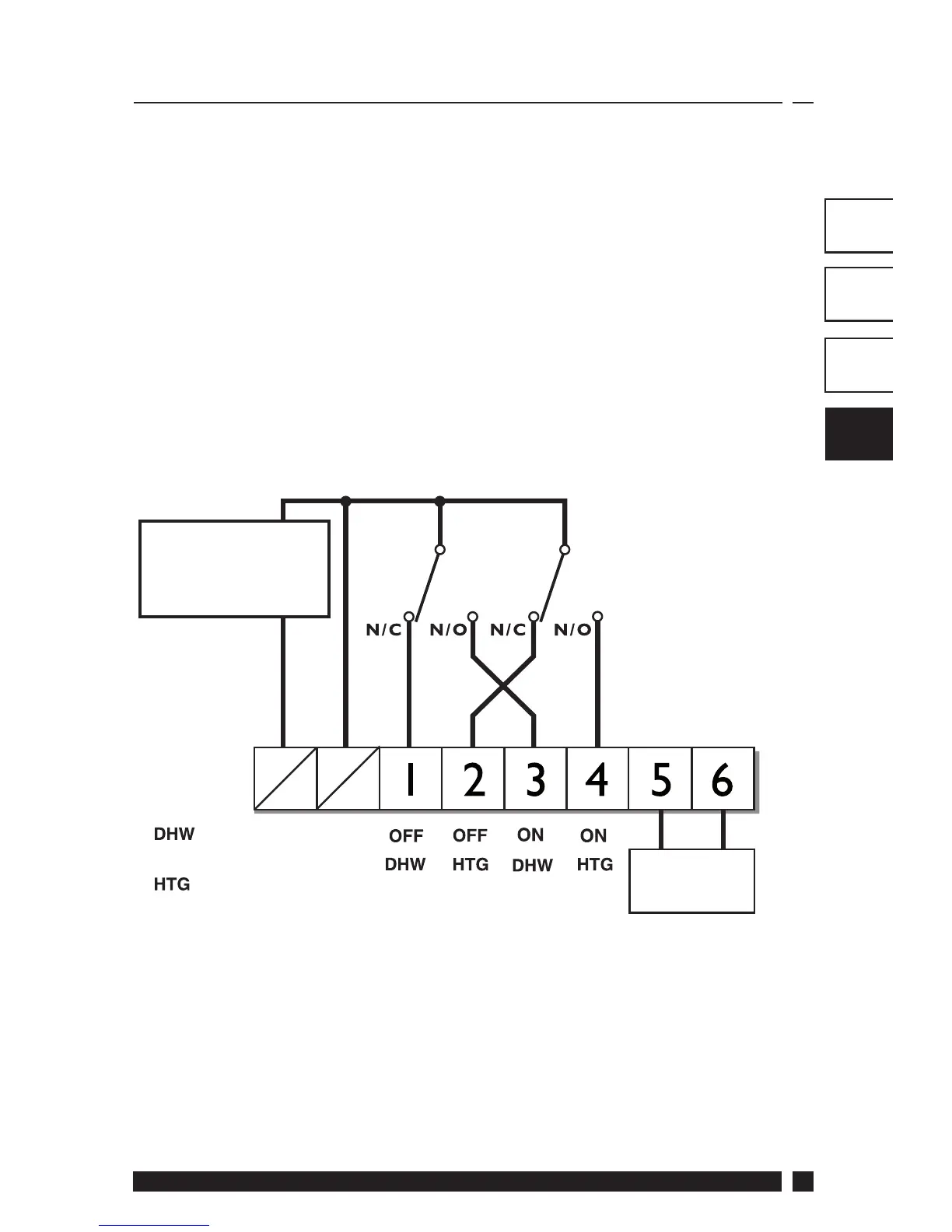

1.2 Cableado
NOTA:
El 230V TP9000 no presenta contactos libres de tensión. Por lo tanto,
NO es adecuado para una conexión a un equipo con tensión extra
baja (es decir, > 50 voltios).
El sensor a distancia debe cablearse únicamente con cable aislado
doble de 1 mm y 2 núcleos. La longitud del cable no debe superar
los 50 metros. El cable del sensor NO debe ir paralelo al cable de
alimentación.
N
B
L
C
Electrónica
(agua caliente doméstica apagada)
(calefacción apagada)
Sensor a
distancia
N-L = 230V
B-C = 24V
(B=0v / C=24v)
