DEL 4 – DIAGRAMMER
PULVERHASTIGHET
REGULERINGSBRYTER
LUFTTRYKK
REGULERINGSBRYTER
ABRASIVKRUKKELOKK
TRYKKMÅLER
UTGANGSPORT FOR HÅNDSTYKKE

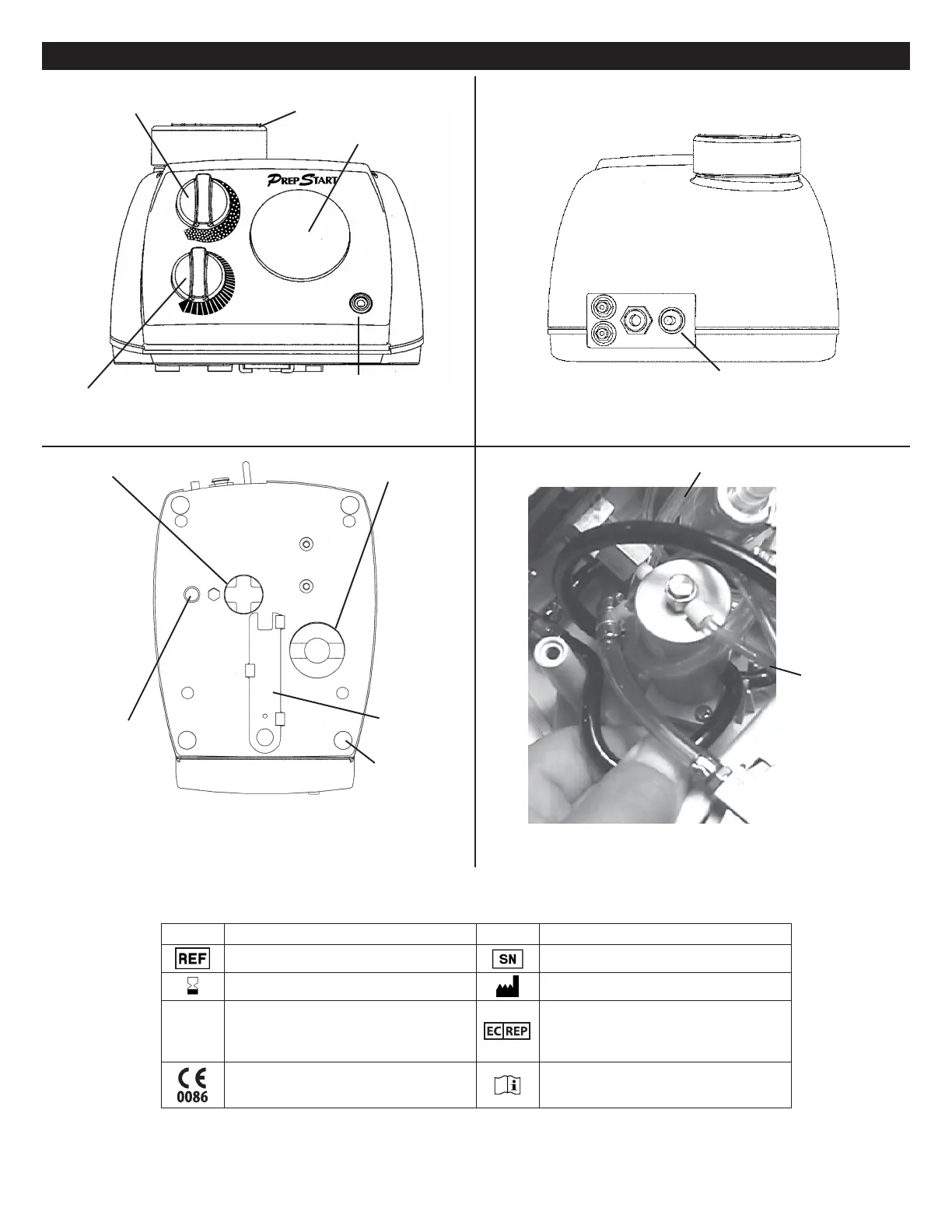

Figur 4.1
PrepStart sett forfra
AIR
IN
FOOT
SWITCH
POWDER
FILL
TRYKK PÅ/AV
Figur 4.2
PrepStart sett bakfra
ABRASIVKAMMERHETTE
VANN-
FELLEVENTIL
TØRKEMIDDELHETTE
SERVICE-
NØKKEL
SKRUER (4)
Figur 4.3
PrepStart sett nedenfra
KLEMVENTIL
TREKK SLANGEN
FRA DENNE
SIDEN AV
KLEMVENTILEN
7 MM.
Figur 4.4
Innsiden av PrepStart
SYMBOLDEFINISJONER
Følgende symboler kan nnes på emballasjen eller etiketten.
Symbol Denisjon Symbol Denisjon
Referansenummer Serienummer
Brukes innen Produsent
RxOnly
Advarsel: Iht. føderal lov er bruk av denne enheten
begrenset til salg av, eller etter forordning, av en
tannlege.
EU-autorisert representant
Europeisk samsvarsmerking Se bruksanvisningen
