AMP2-ALIMENTAZIONE
AMP1-CONNESSIONI E CONTROLLO
2. CONTROLLI LOCALI E CONNESSIONI
I 2 amplicatori DIGIPRO G4 sono in
grado di erogare no a 3200 W RMS.
Lo schema a blocchi dell’elettronica
di VIO-L212 è rafgurato nella pagina
seguente.

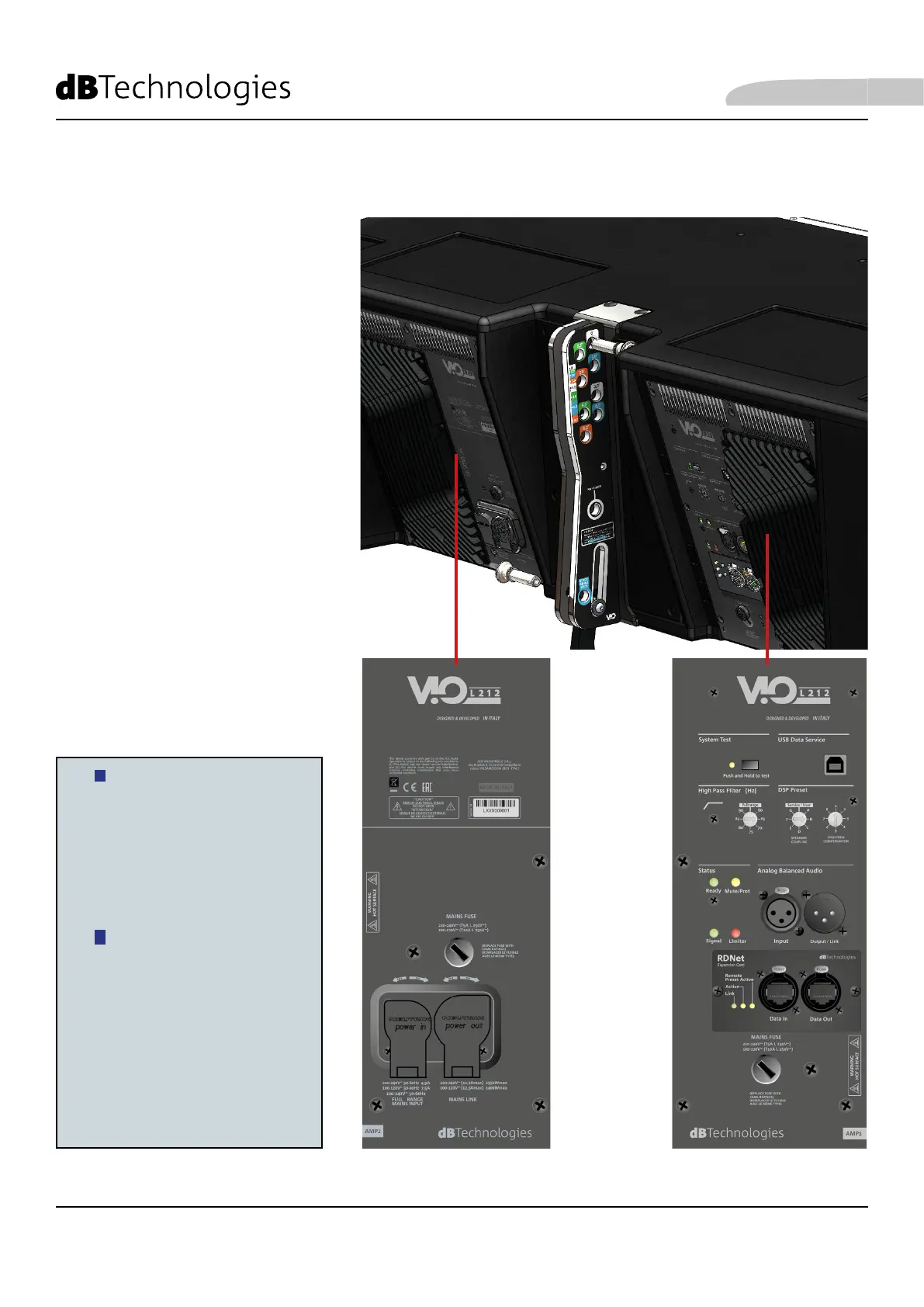

Le due sezioni principali, presenti
sul retro del modulo, e protette
dagli apposti rain cover (che non
mostriamo qui) sono:
CONNESSIONI E CONTROLLO
ALIMENTAZIONE
La sezione CONNESSIONI E
CONTROLLO, utilizza un DSP che
controlla, tra l’altro, il ltraggio FIR
del segnale d’uscita.
La sezione di ALIMENTAZIONE
impiega un PFC che ne migliora
l’efcienza e protegge la sezione
di amplicazione da oscillazioni
indesiderate delle grandezze
elettriche in ingresso.
FILTRAGGIO FIR
Lequalizzazione del suono è controllata
da un DSP a 32 bit.
I ltri FIR implementati minimizzano la
distorsione di fase del segnale equaliz-
zato. Per i dettagli dell’equalizzazione
vedi il paragrafo: “PARAMETRI DSP
PRESET”.
PFC
La correzione del fattore di potenza
(PFC) riduce lo sfasamento tra corrente e
tensione erogata allamplicatore. Entro
un certo range, quindi, l’alimentazione
in ingresso risulta ideale, nonostante
piccole variazioni della fornitura elettri-
ca a monte dell’impianto. Per dettagli
ulteriori sulle raccomandazioni di ali-
mentazione, vedi il paragrafo: “MON-
TAGGIO DEL LINE ARRAY E CABLAGGIO”.
