dB Technologies VIO L212 - Mechanik und Hauptausstattungen

59
VIO-L212 Art.-Nr. 420120270 REV. 1.0
MECHANIK UND HAUPTAUSSTATTUNGEN
Deutsch
U
T
Z
Y
W
X
Z
T
V
V

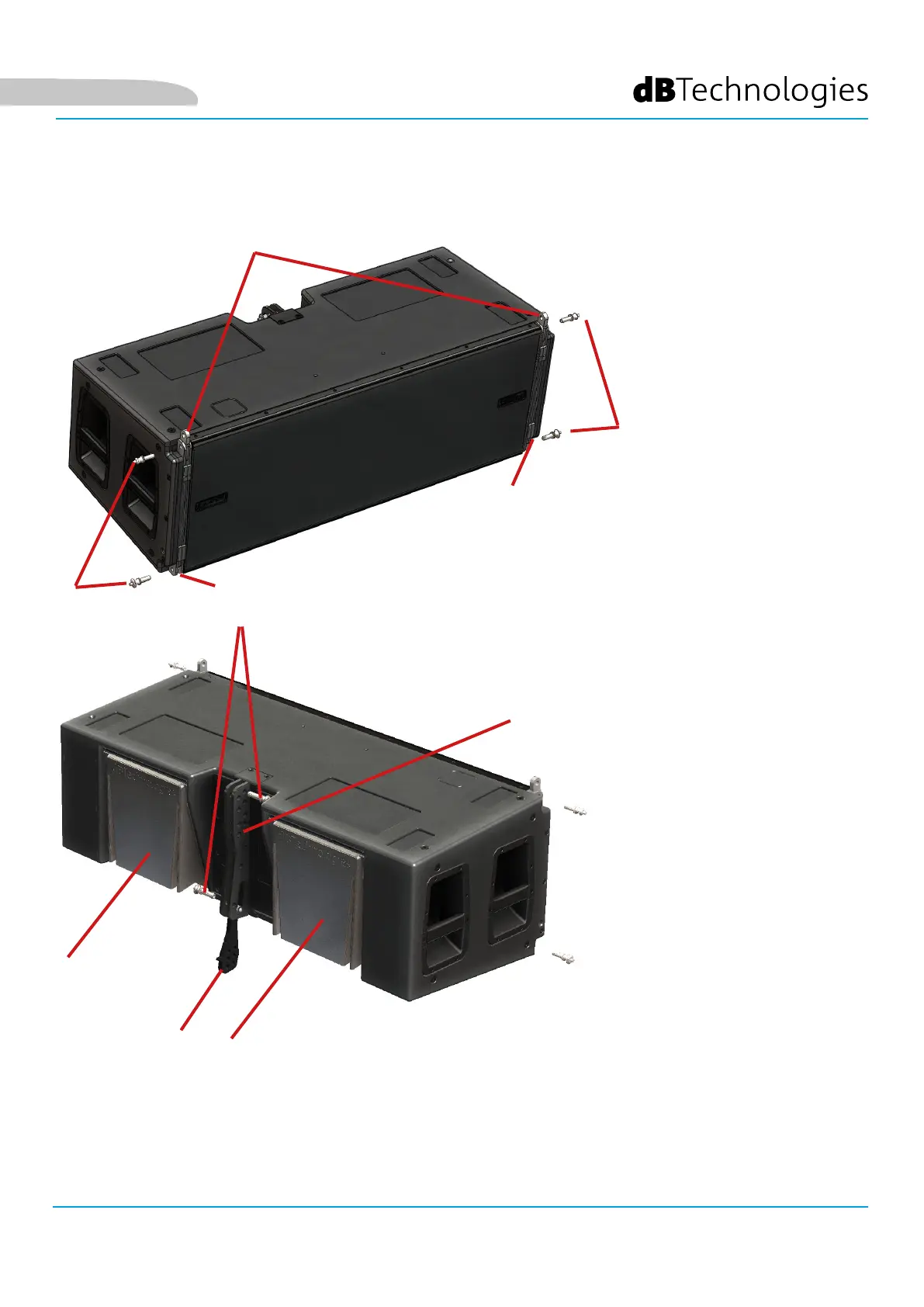

T - VORDERE BEFESTIGUNGSSTIFTE
U - VERSENKBARE BÜGEL ZUR
BEFESTIGUNG AN EINEM
DARÜBERLIEGENDEN MODUL
V - SITZE ZUR BEFESTIGUNG AN
EINEM DARUNTERLIEGENDEN
MODUL
W- HINTERER
BEFESTIGUNGSBÜGEL
X - BEWEGLICHES
VERBINDUNGSTEIL
Y - HINTERE BEFESTIGUNGSSTIFTE
Z - REGENSCHUTZHÜLLE
Das 3-Punkt-Befestigungssystem verwendet, anhand der Nutzung der Stifte:
• die oberen Bügel U an der Vorderseite
• die unteren Sitze V an der Vorderseite
• den Bügel W, das bewegliche Verbindungsteil X an der Rückseite.
Zur Vereinfachung sind die Regenschutzhüllen [Z] auf den folgenden Abbildungen nicht zu sehen
