dB Technologies VIO L212 - Sistema Mecánico y Dotaciones Principales

111
VIO-L212 Cód. 420120270 REV. 1.0

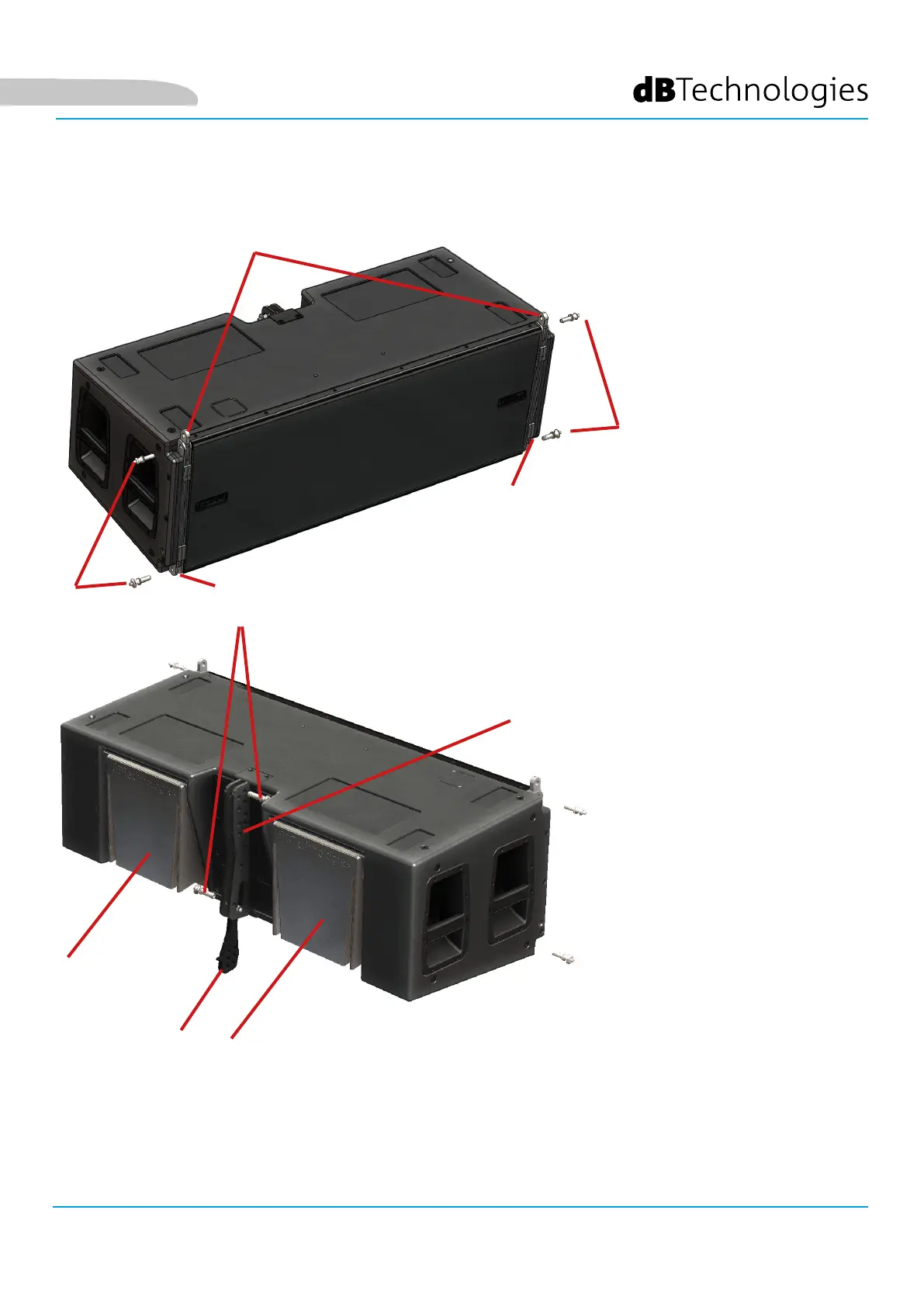

SISTEMA MECÁNICO Y DOTACIONES PRINCIPALES
Español
U
T
Z
Y
W
X
Z
T
V
V
T - PINS DE FIJACIÓN DELANTEROS
U - SOPORTES RETRÁCTILES PARA
LA FIJACIÓN A UN MÓDULO
SUPERIOR
V - ALOJAMIENTOS PARA LA
FIJACIÓN A UN MÓDULO
SUPERIOR
W- SOPORTE TRASERO
X - JUNTA MÓVIL
Y - PINS DE FIJACIÓN TRASEROS
Z - RAIN COVER
El sistema de jación de 3 puntos emplea, a través del uso de pins:
• los soportes superiores U, en el lado frontal
• los alojamientos inferiores V, en el lado frontal
• el soporte W, con junta móvil X, en el lado trasero.
En las imágenes siguientes, para simplicar, ya no se representarán los rain cover [Z].
