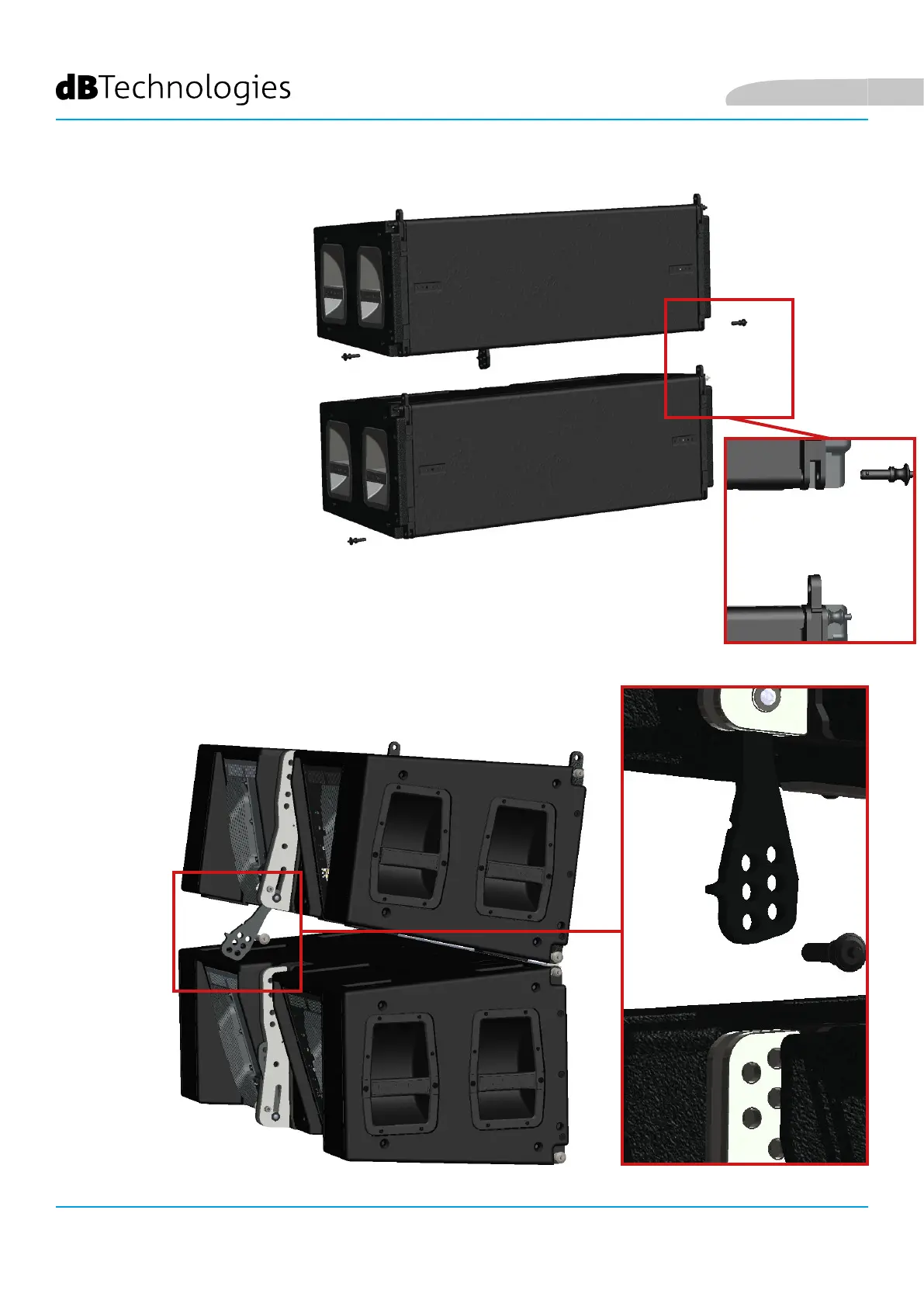

Para la jación de los dos módulos:
LADO DELANTERO
1) En el módulo B extraer hacia
arriba los soportes U y jarlos
con los relativos pins.
2) Extraer los pins T del módulo A
3) Acercar los 2 módulos
introduciendo los soportes U
en los compartimientos V.
4) Introducir completamente
los pins T. De esta manera,
los módulos A y B en el lado
frontal resultan bloqueados.
LADO TRASERO
5) En el módulo A desbloquear la
junta móvil X. Luego, introducir
los pins Y en el oricio relativo
a la inclinación deseada.
Los detalles relativos a esta
operación se ilustran en la
página siguiente. Se diferencia
según la instalación FLOWN o
STACK.
T
T
U
U
X
W
Y
U
T
X
Y
W
A
B
A
B
V
