PIN 1
PIN 2

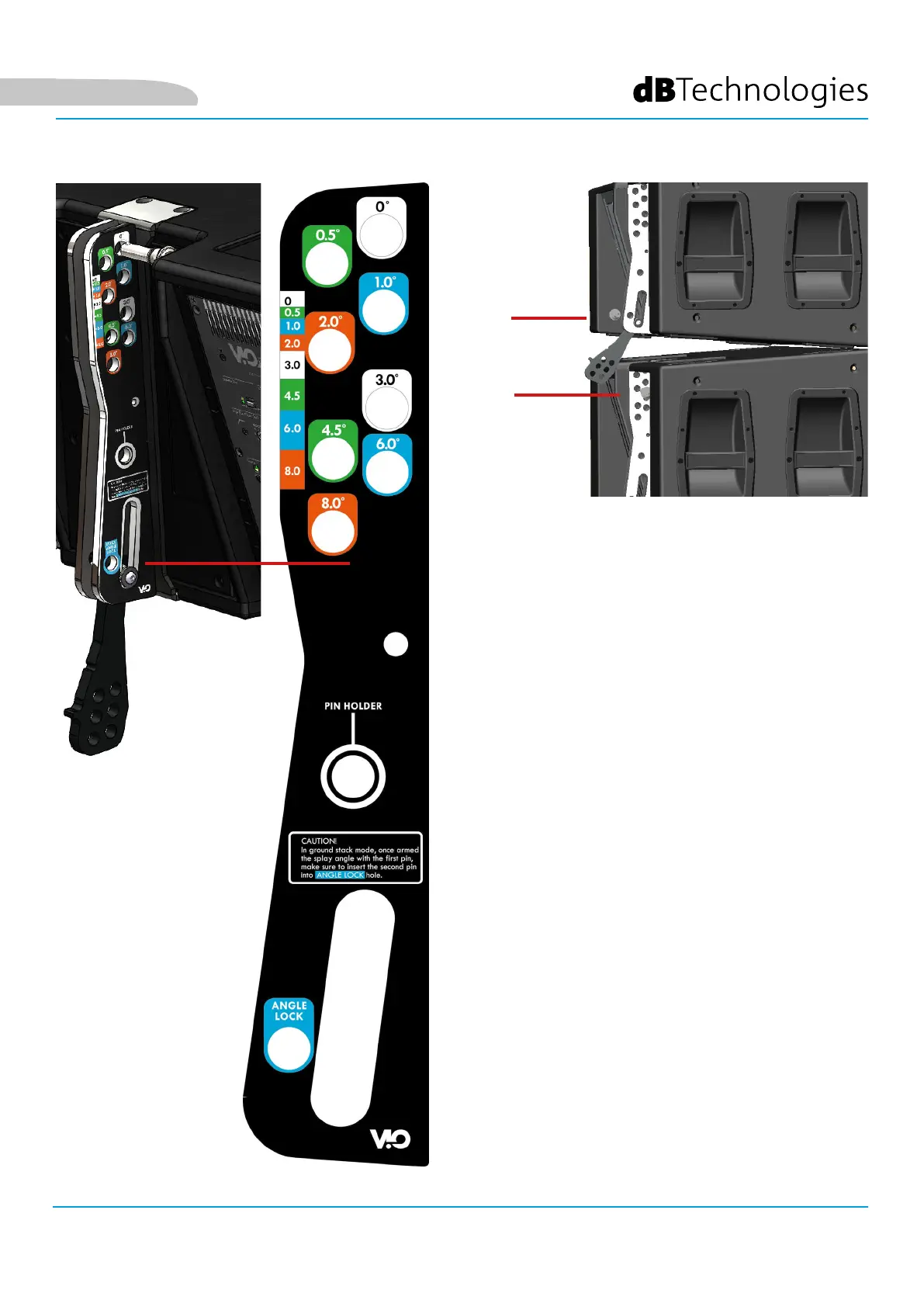

INSTALACIÓN FLOWN
Se requiere un solo pin (PIN 1) para jar el ángulo en la
parte de atrás. Los oricios de introducción del soporte
W, con colores diferenciados, permiten los ángulos: [0°,
0.5°, 1°, 2°, 3°, 4.5°, 6°, 8°]. La ranura del soporte permite
introducir los pins sin tener que levantar la parte de
atrás de VIO-L212.
INSTALACIÓN STACKED
Se requieren 2 pins (PIN1, PIN2) para jar el ángulo en
la parte de atrás. Una vez introducido el PIN1, según
el procedimiento FLOWN, se levanta la parte de atrás
de VIO-L212 hasta que la ranura lo permite y se ja la
posición con el PIN2.
X
W
Español
