DEEBOT R95 - Esquema del Producto

ES
58
1
4
6
7
8
9
10
15
11
12
17
2
3

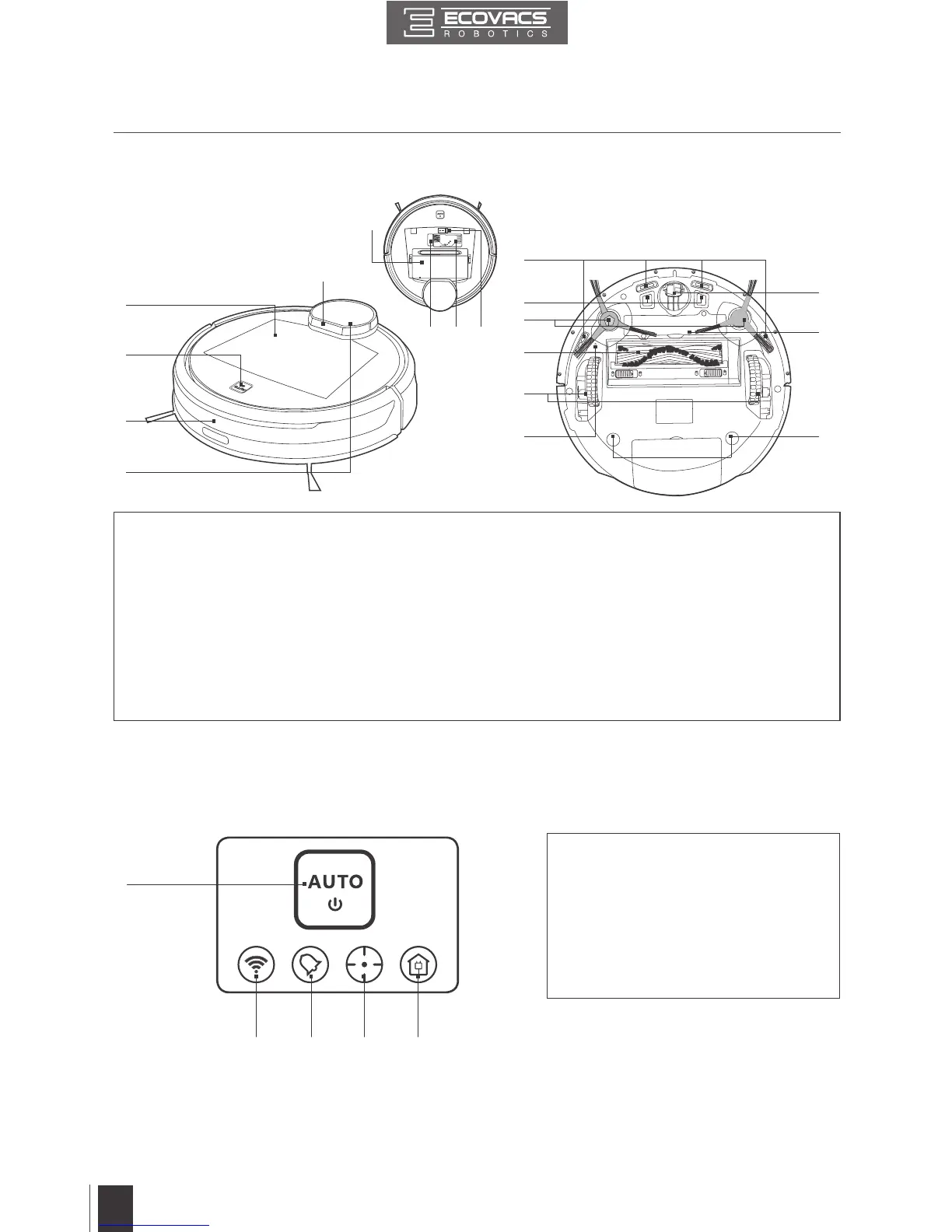

2.3 Esquema del producto
Robot
1
2 3 4 5
Panel de control
13
5
14 16
18
2. Contenido de la caja y especicaciones técnicas
1. Tapa
2. Botón del modo automático
3. Sensores anticolisión
y parachoques
4. LDS (sensor de
distancia láser)
5. Parachoques LDS
6. Sensores anticaída
7. Contactos de carga
8. Cepillos laterales
9. Cepillo principal
10. Rueda universal
11. Ruedas motrices
12. Batería con tornillos
13. Puerto de actualización
14. Herramienta de limpieza
multifunción
15. Botón de reinicio (RESET)
16. Interruptor de alimentación
17. Ranuras del depósitoavanzado
de fregado y secado
18. Depósito de polvo
1. Botón del modo automático
2. Indicador de Wi-Fi
3. Indicador de limpieza programada
4. Indicador de mapa
5. Indicador del modo de
retorno al cargador
