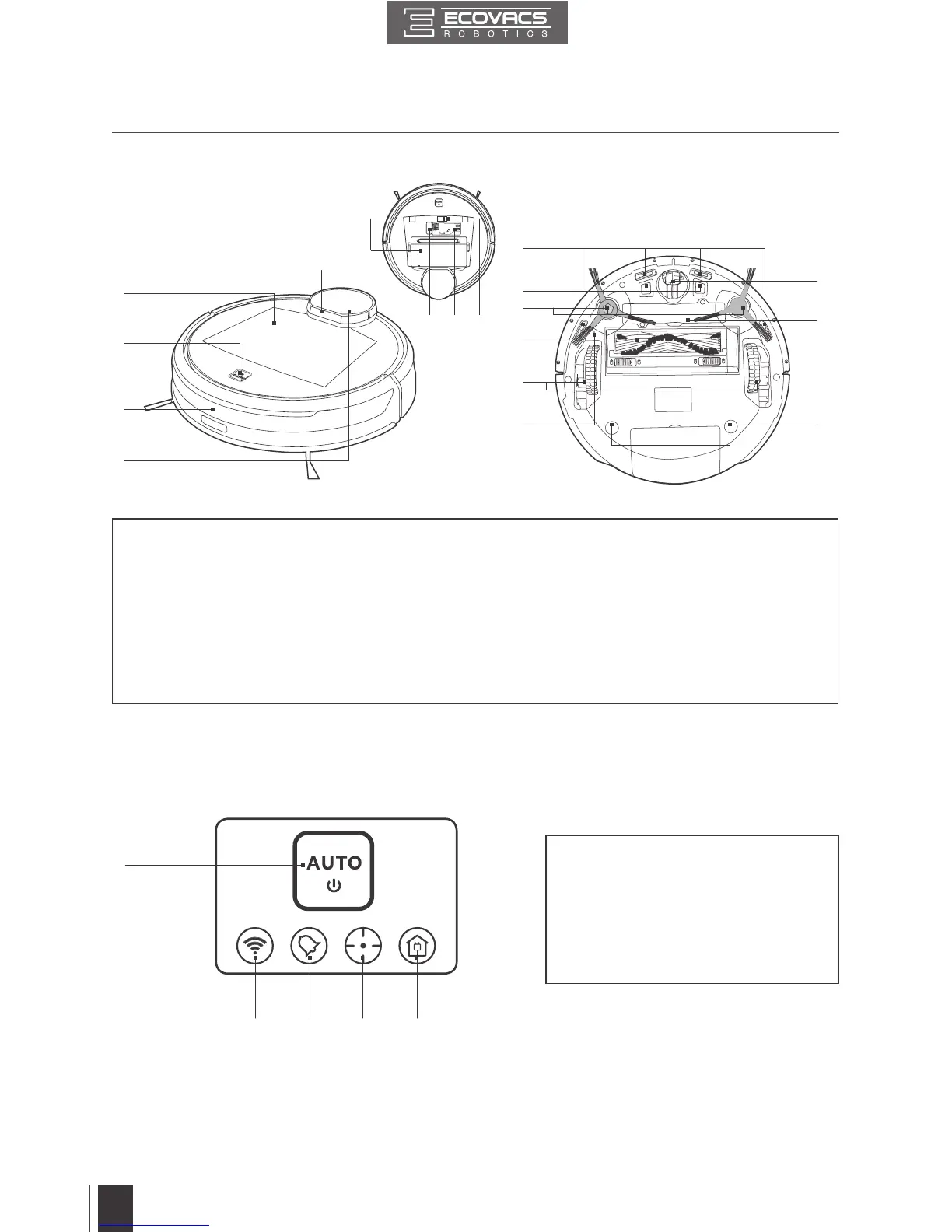

DEEBOT R95 - Schéma du Produit

FR
84
1
4
6
7
8
9
10
15
11
12
17
2
3
Robot
1
2 3 4 5
1. Capot supérieur
2. Bouton du mode automatique
3. Capteurs anticollision et
pare-chocs
4. Capteur de distance à laser (LDS)
5. Pare-chocs du LDS
6. Capteurs antichute
7. Contacts de charge
8. Brosses latérales
9. Brosse principale
10. Roues motrices
11. Roue universelle
12. Batterie avec vis
13. Port de mise à niveau
14. Outil de nettoyage
multifonction
15. Bouton de réinitialisation
16. Commutateur d'alimentation
17. Logements du réservoir
humide/sec avancé
18. Réservoir à poussière
1. Bouton du mode automatique
2. Voyant Wi-Fi
3. Voyant de nettoyage programmé
4. Voyant de cartographie (conguration)
5. Voyant du mode de retour au chargeur
Réservoir à poussière
13
5
14 16
18
2. Contenu de l'emballage et spécications techniques
2.3 Schéma du produit
