54 仕様

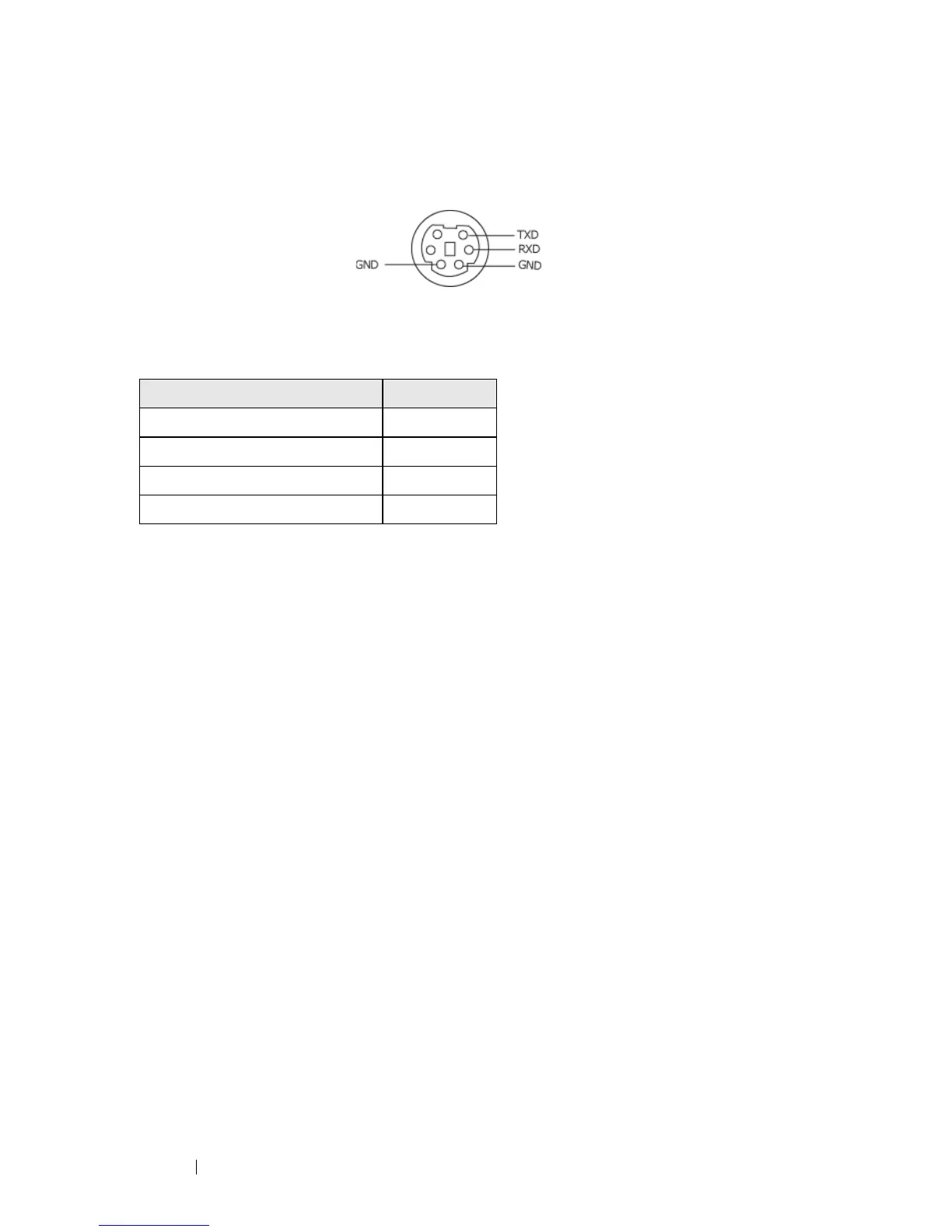

RS232 ピン割り当て
RS232 プロトコル
• 通信設定
• コマンドタイプ
OSD
メニューを表示し、設定を調整します。
• 制御コマンド構文（PC からプロジェクタ）
[H][AC][SoP][CRC][ID][SoM][COMMAND]
• 例：電源オンコマンド ( まずローバイト送信 )
--> 0xBE, 0xEF, 0x10, 0x05, 0x00, 0xC6, 0xFF, 0x11, 0x11, 0x01, 0x00, 0x01
ヘッダ
"BE EF"
アドレスコード
"10" ==> pt_OEM
ペイロードサイズ
"05 00"==> wMsgID
から最後へ
CRC "C6 FF" ==> CRC
値が
"C6 (
ローバイト
) FF (
ハイバイト
)"
の場合
MsgID "11 11"
MsgSize "01 00"==>
コマンドから最後へ
コマンド
"01"==> "
電源オン
"
コマンド
• プロジェクタ応答メッセージテーブル :
0x00:
成功
0x01:
無効なコマンド
(
コントロールコマンドリストにあるが、無効。カードリー
ダーが接続されていないが、カードリーダーコマンドが出されるなど。
0x02:
エラーコマンド
(CRC
エラーや不明なコマンドを含む
)
。
0x03:
システムステータス
-
プロジェクタオン
(
標準モード
)
NACK:
システムステータス
-
プロジェクタオフ
(
スタンドバイモード
)
接続設定 値
ボーレート：
19200
データビット：
8
パリティ なし
ストップビット
1
