52 產品規格

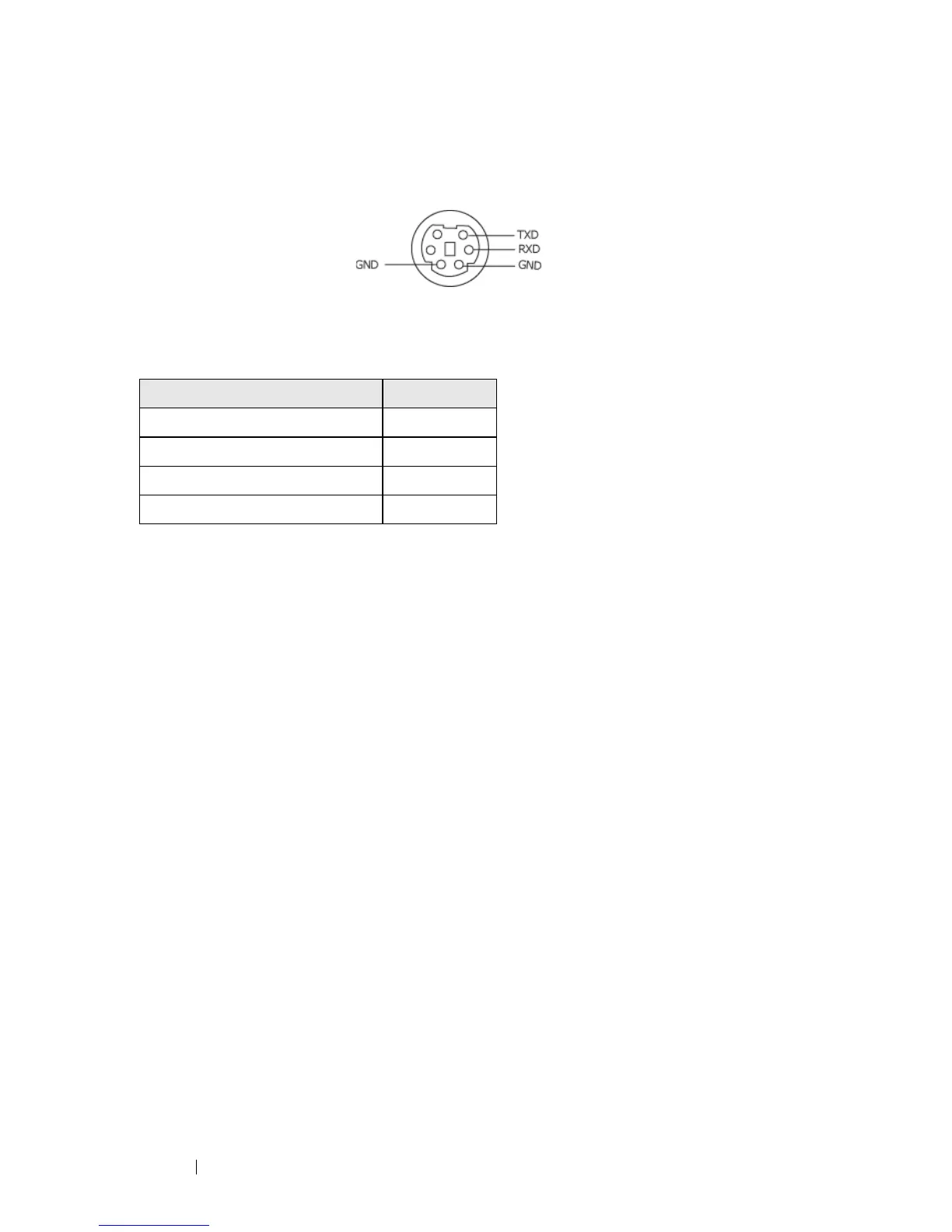

RS232 接頭配置
RS232 通訊協定
• 通訊設定
• 命令類型
顯示
OSD
功能表及調整設定。
• 控制命令語法 ( 從電腦控制投影機 )
[H][AC][SoP][CRC][ID][SoM][COMMAND]
• 範例：「開啟」命令 ( 先發送低位元組 )
-> 0xBE, 0xEF, 0x10, 0x05, 0x00, 0xC6, 0xFF, 0x11, 0x11, 0x01, 0x00, 0x01
標頭
"BE EF"
位址代碼
"10" ==> pt_OEM
負載大小
"05 00"==>
從
wMsgID
至結尾
CRC "C6 FF" ==>
如果
CRC
值為
"C6 (
低位元組
) FF (
高位元組
)"
MsgID "11 11"
MsgSize "01 00"==>
從命令至結尾
命令
"01"==>
「開啟」命令
• 投影機回覆訊息表：
0x00:
成功
0x01:
無效命令
(
在命令清單但是無效。例：
e.g.
沒有讀卡器外掛時的讀卡器命令
)
0x02:
錯誤命令
(
包含
CRC
錯誤和未知命令
)
0x03:
系統狀態
-
「開啟投影機」
(
正常模式
)
NACK:
系統狀態
-
「關閉投影機」
(
帶機模式
)
注意：當頭影機是在待機模式，投影機會發出非確認
(NACK)
回覆。
連接設定 值
傳輸速率：
19200
資料位元：
8
同位檢查 無
停止位元
1
