34
VITESSES DE BROCHE

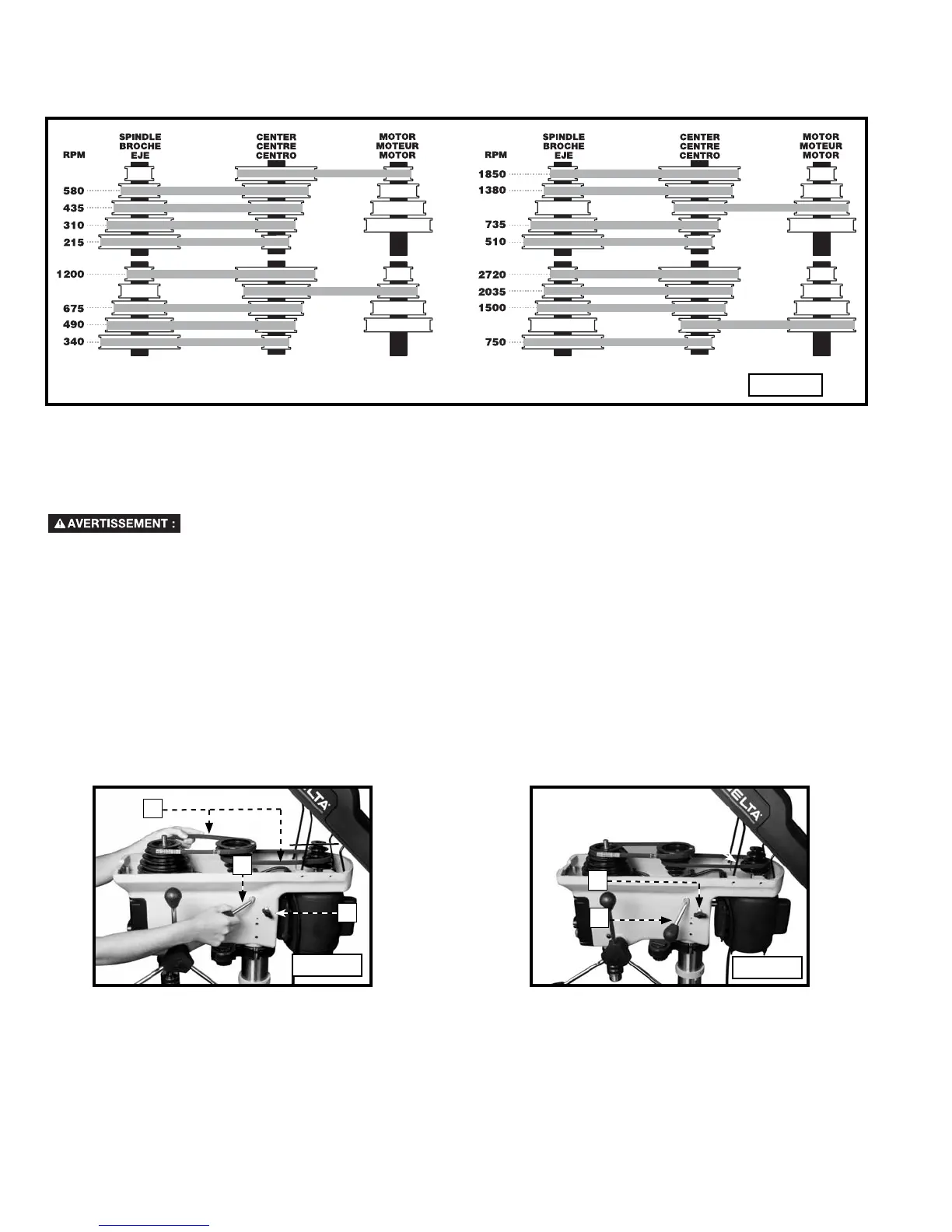

La perceuse à colonne comprend 16 vitesses de broche. La fig. 37 montre les positions de la courroie et les vitesses
correspondantes.
CHANGEMENT DE VITESSE ET RÉGLAGE DE LA TENSION DE LA COURROIE
1. Ouvrir le couvercle supérieur.
2. Desserrer le bouton de verrouillage (A), fig. 38, et le bouton de tension (logé de l’autre côté de la pièce moulée de tête).
Avancer le levier tenseur (B).
3. Positionner les deux courroies (C), fig. 38, sur la poulie de la broche, la poulie centrale et les poulies du moteur
conformément au tableau.
4. Reculer le levier tenseur (B), fig. 39, pour tendre les courroies.
REMARQUE : la courroie doit être tout juste assez serrée pour empêcher le glissement. Une tension excessive réduira la
durée de vie de la courroie, des poulies et des roulements. La tension est adéquate si vous pouvez faire fléchir la courroie
de 25,4 mm (1 po) à mi-chemin entre les poulies en exerçant une légère pression du doigt.
5. Serrer les deux boutons de verrouillage de tension (A), un des boutons est illustré.
Fig. 38
Fig. 39
C
A
B
REMARQUE : la perceuse à colonne comprend 16 vitesses de broche. Vous trouverez un tableau des vitesses et du
positionnement de la courroie à l’intérieur du couvercle supérieur de la perceuse à colonne.
DÉBRANCHER LA MACHINE DE LA SOURCE DE POUVOIR.
A
B
Fig. 37
