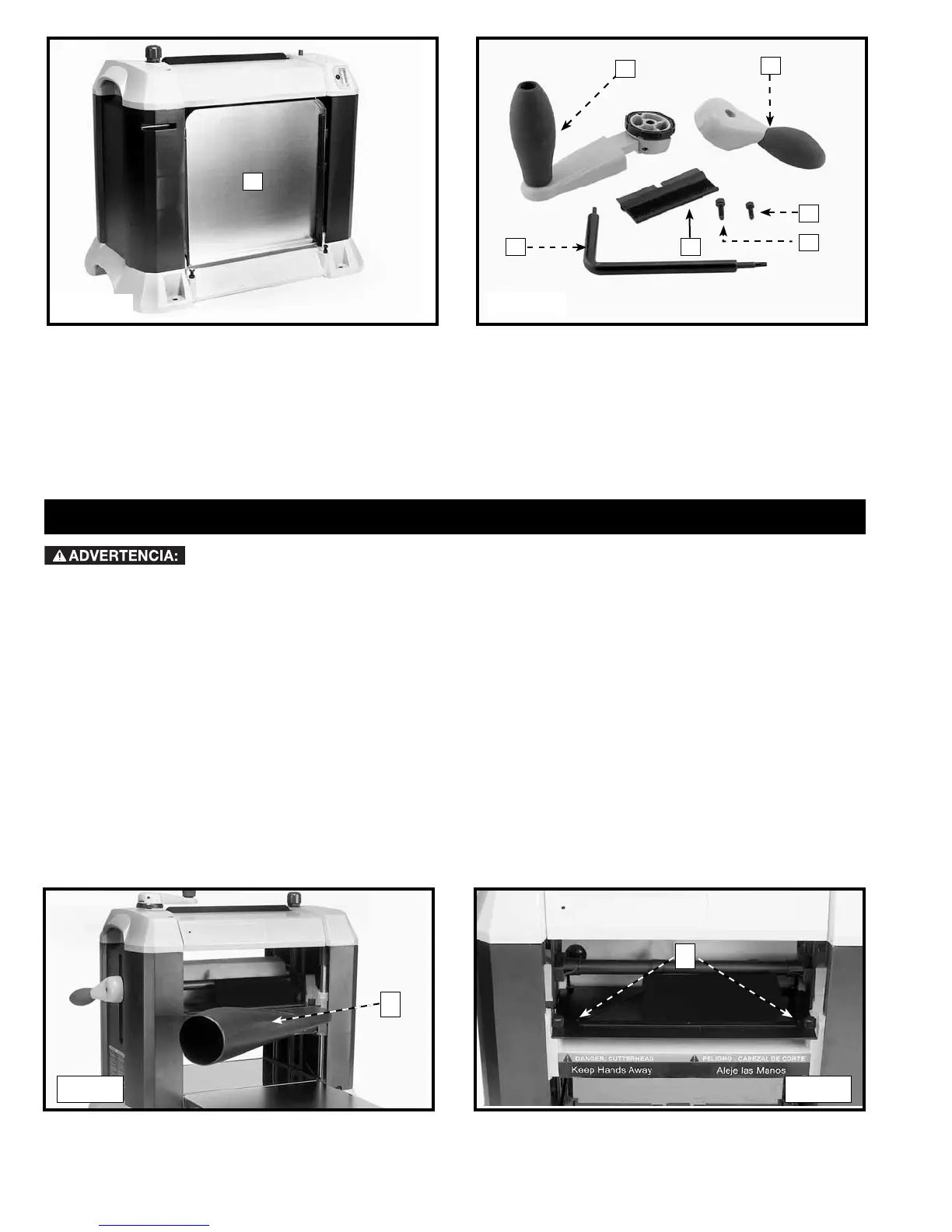

1. Cepilladora de acabado de dos velocidades de 330 mm
(13 pulg.)
2. Mango de subida y bajada del cabezal portacuchillas
3. Tornillo de cabeza hueca hexagonal M5 - 16 mm
4. Mango de fijación del cabezal portacuchillas
5. Tornillo de cabeza hueca hexagonal M6 - 20 mm
6. Conjunto mango y llave de tuerca para el cabezal
portacuchillas
7. Herramienta de transferencia de cuchillas
ENSAMBLAJE
Para su propia seguridad, no conecte la maquina a la fuente de energia hasta que la maquina
haya sido ensamblada por completo y usted haya leido y entendido completamente el manual del propietario.
HERRAMIENTAS DE ENSAMBLAJE REQUERIDAS
Herramienta de transferencia de cuchillas (provista)
ESTIMACIÓN DEL TIEMPO DE ENSAMBLAJE
Aproximadamente 1/2 hora
CONECTOR DE COLECTOR DE POLVO REVERSIBLE DE 101 mm (4 PULG.)
ACCESORIO
Para conectar un conector (A) Fig. 1 del recaudador de polvo de oprional para montar un sistema de la colección de polvo al
planer:
1. Quite los dos tornillos (A) Fig. 2 que sujetan el protector del cabezal portacuchillas.
2. Coloque el conector de polvo en las ranuras provistas y vuelva a colocar los tornillos del protector portacuchillas.
NOTA: El conector de colector de polvo puede montarse para conectar una manguera de recoleccion de polvo tanto en
el lado izqauierdo como en el lado derecho de la maquina.
Fig. 1
A
Fig. 2
A
