CROCHET POUR CLÉ

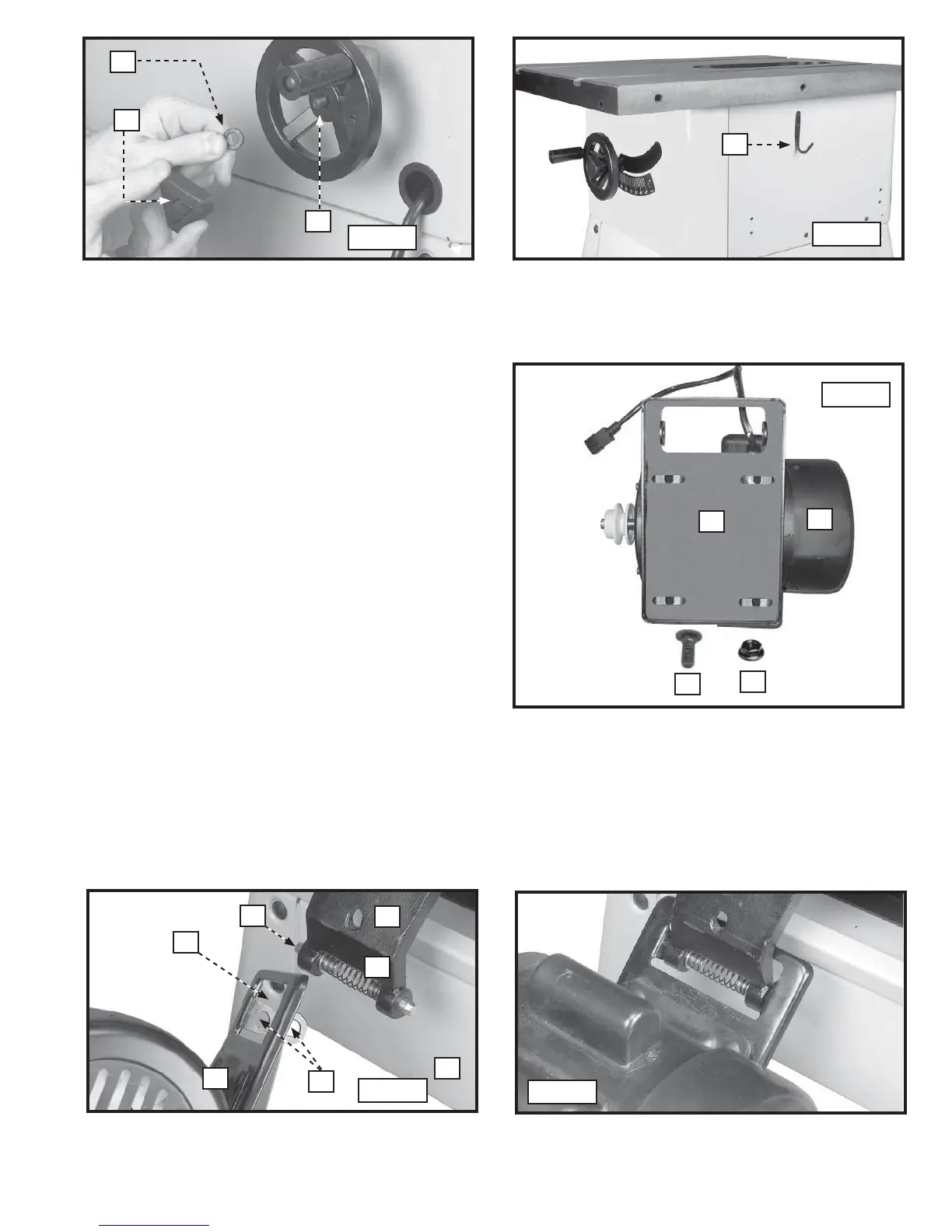

À l’aide de deux vis à tête cylindrique M4 x 8 mm, installer un crochet (H, fig. 23) pour l’entreposage des clés pour lame dans les
deux trous sur le côté de la table de scie.
Fixer le moteur (A) au plateau de montage moteur (B) fig. 24.
Aligner les quatre trous de fixation du moteur avec les quatre
trous du plateau de montage. Enfiler un boulon de carrosserie
de 7,9 mm (5/16 po -18) x 19,5 mm (3/4 po) (C) dans le trou du
moteur et celui du plateau de montage. Assujettir avec un écrou
cannelé de 7,9 mm (5/16 po) -18 (E).
REMARQUE : visser lâchement les écrous hexagonaux pour un
réglage ultérieur.
1. Positionner le moteur et le plateau de montage moteur (A) fig. 25 sous le support (B) pour permettre au bras de s’engager dans
la grande ouverture (C) du plateau de montage du moteur (A).
2. Enfoncer les goupilles comme illustrées en (D) fig. 25, de chaque côté du support (B). Soulever le plateau de montage moteur
(A) jusqu’à ce que les goupilles (D) s’engagent dans les trous (E) fig. 25 du plateau de montage (A).
3. Le moteur et le plateau de montage moteur sont illustrés, fixés, au dos de la table de la scie à la figure 26.
H
F
E
B
FIXATION DU MOTEUR ET DU PLATEAU DE MONTAGE MOTEUR À LA TABLE DE SCIE
Fig. 22
Fig. 23
ASSEMBLAGE DU MOTEUR SUR LA PLAQUE MOTEUR
D
B
C
A
E
Fig. 25
Fig. 26
D
D
B
A
Fig. 24
C
E
