HARDWARE
HERRAMIENTAS DE ENSAMBLAJE REQUERIDAS
Llave abierta de 22,2 mm (7/8”) (suministrada)
Llave cerrada de 22,2 mm (7/8”) y 1,27 m (½”) (suministrada)
Llave Allen de 4 mm (suministrada)
Llave Allen de 6,35 mm (¼”) (suministrada)
Llaves para enchufes o de boca, incluidas 10 mm, 12 mm, 18 mm, 12,7 mm (½ pulgada) y destornillador de Phillips (no
suministradas)
Desembale cuidadosamente la máquina y todos los elementos sueltos del o los contenedores de envío. Retire el aceite anticorrosivo
de las superficies sin pintura con un paño suave humedecido con alcohol mineral, solvente o alcohol desnaturalizado.
No use solventes volátiles como gasolina, nafta, acetona o solvente de barniz para limpiar la máquina.
Luego de limpiar, cubra las superficies sin pintura con cera en pasta de buena calidad que se utiliza para los pisos
del hogar.
DESEMPAQUETADO Y LIMPIEZA
ENSAMBLAJE
ESTIMACIÓN DEL TIEMPO DE ENSAMBLAJE
La asamblea para esta máquina es más o menos 4-6 horas.

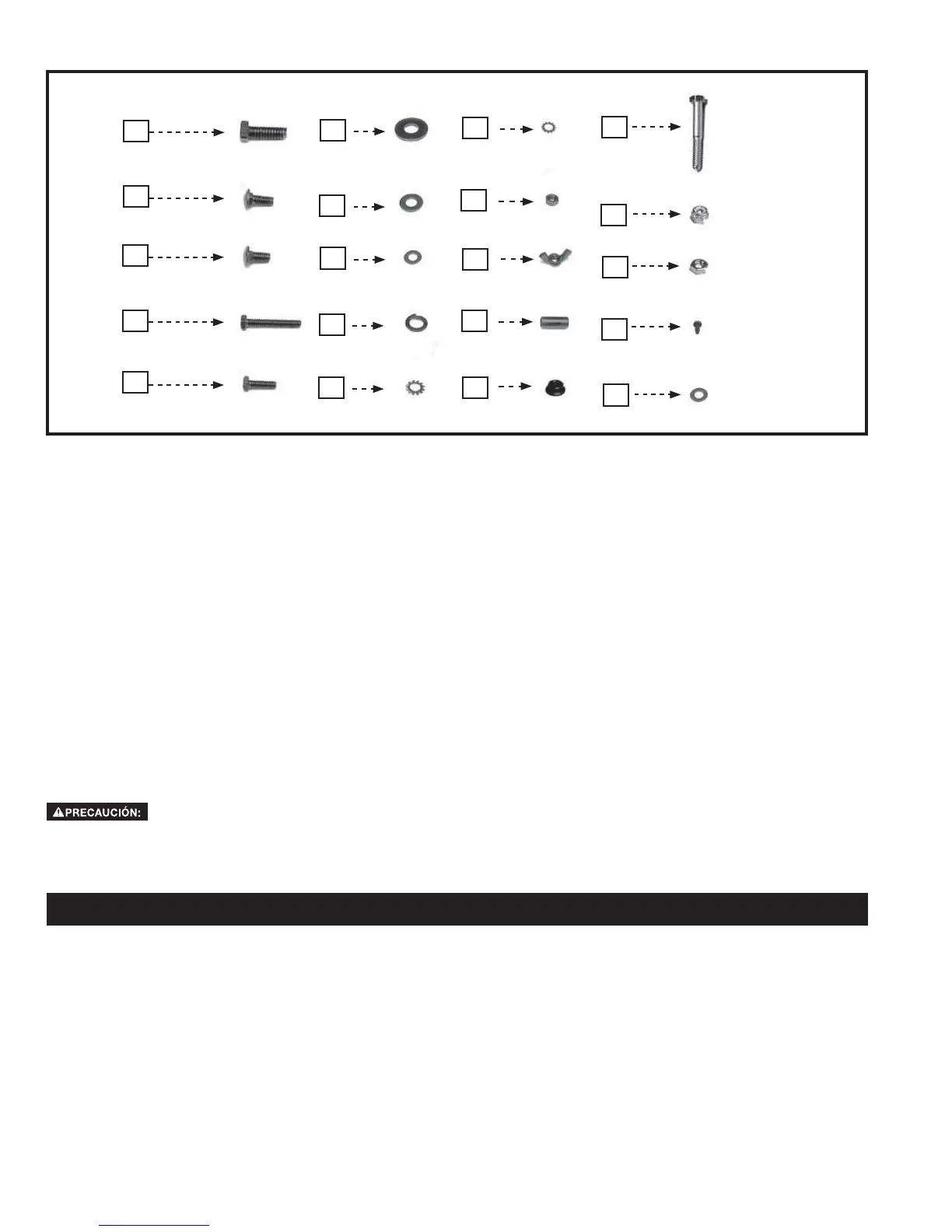

1. Tornillos de cabeza hexagonal de 11,11 mm (7/16)-20 x 1¼”
(6) (para hierro fundido)
2. Tornillos de cabeza de hongo de 7,93 mm (5/16)-18 x 19,05
mm (¾”) (12)
3. Tornillos de cabeza de hongo de 7,93 mm (5/16)-18 x 5/8” (42)
4. Tornillo de cabeza hexagonal de 6,35 mm (1/4)-20 x 38,01 mm
(1½”) (1)
5. Tornillos de cabeza hexagonal de 6,35 mm (1/4)-20 x 19,05
mm (¾”) (2)
6. Arandelas planas de 4,75 mm (7/16”) (6)
7. Arandelas planas de 7,93 mm (5/16”) (1)
8. Arandelas planas de 6,35 mm (¼”) (3)
9. Arandelas de bloqueo de 11,1 m (7/16”) (6)
10. Arandelas de bloqueo de diente externo de 7,93 mm (5/16”) (4)
11. Arandelas de bloqueo de diente externo de 6,35 mm (1/4”) (1)
12 Tuerca hexagonal de 6,35 mm (¼) -20 (1)
13. Tuerca mariposa de 6,35 mm (¼) -20 (1)
14. Espaciador (1)
15. Tuercas hexagonales dentadas de 7,93 mm (5/16)-18 (57)
16. Tornillos de la tapa de cabeza hexagonal de 7,93 mm (5/16)-
18 x 57,15 mm (2¼”) (2)
17. Tuercas de nylon de 7,93 mm (5/16)-18 (2)
18. Tuercas hexagonales de obstrucción de 7,93 mm (5/16)-18 (5)
19. Tornillo de Cabeza de cacerola M4 x 8mm
20. Arandelas planas de nylon de 10 mm
1
2
3
4
5
9
10
11
12
13
14
15
16
17
18
19
20
8
7
6
