GANCHO PARA LLAVE

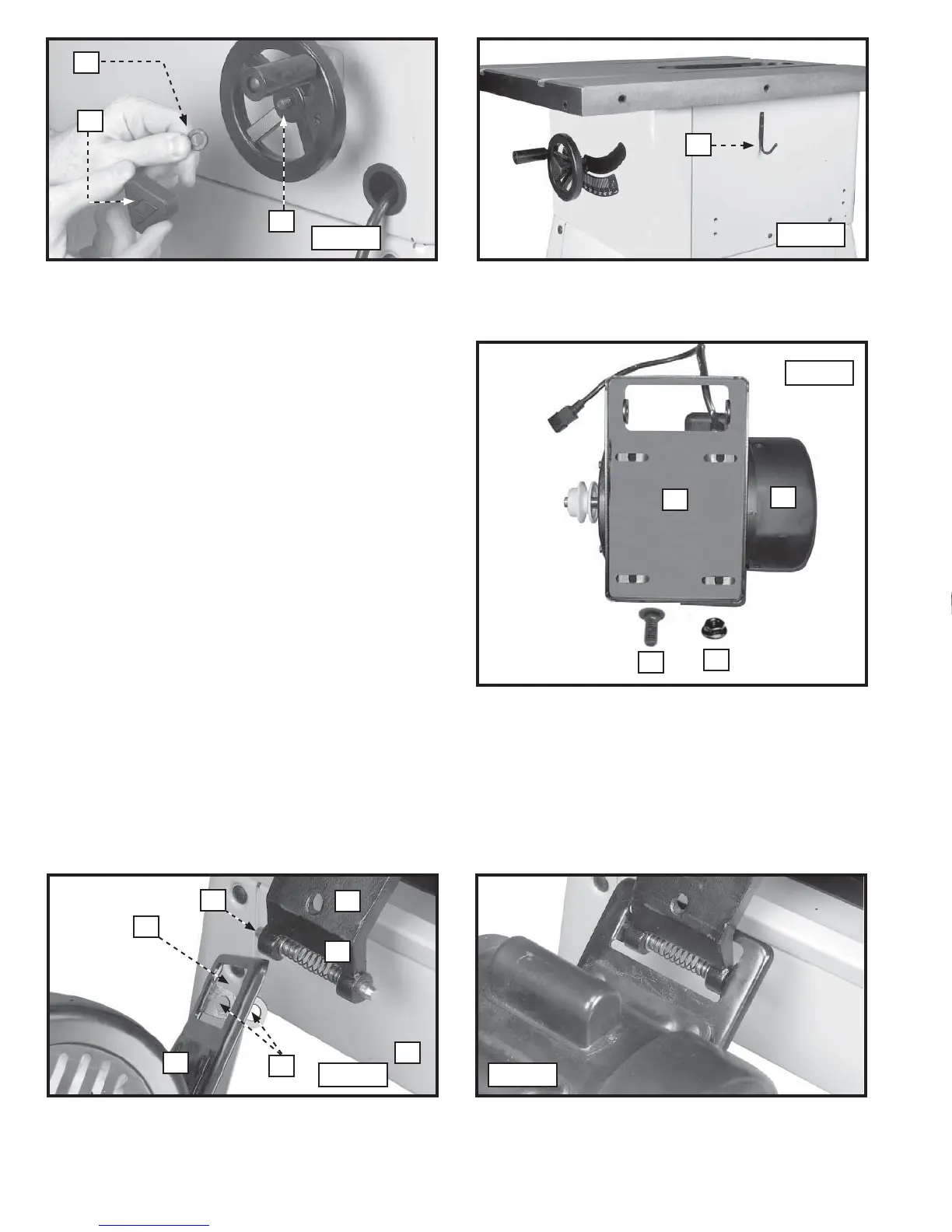

Se puede instalar un gancho (H) Fig. 23 para guardar las llaves de las hojas en dos orificios a los lados de la sierra, utilizando dos
tornillos de cabeza troncocónica M4x8mm.
DEL MOTOR A LA PLACA DE MONTAJE DEL MOTOR
Acople el motor (A) a la placa de montaje del motor (B), Fig.
24.
Alinee los cuatro orificios de montaje en el motor con los cuatro
orificios en la placa de montaje. Inserte un perno de soporte (C)
de 7/7,93 x 15,9 mm (5/16-18 x 5/8”) a través del orificio en el
motor y el orificio en la placa de montaje del motor. Ajuste con
una tuerca dentada de 7/7,93 mm (5/16-18) (E). Repita este
procedimiento para los tres orificios restantes en el motor y en
la placa de montaje del motor.
NOTA: Ajuste las tuercas hexagonales levemente para un ajuste
posterior.
1. Coloque el motor y la placa de montaje del motor (A) Fig. 25, debajo del soporte (B) para que el brazo del soporte pueda
deslizarse a través de la abertura (C) en la placa de montaje del motor (A).
2. Oprima las clavijas, una de las cuales se muestra en (D), Fig. 25, a ambos lados del soporte (B). Eleve la placa de montaje del
motor (A) hasta que las clavijas (D) queden trabadas en los orificios (E), Fig. 25, de la placa de montaje del motor (A).
3. El motor y la placa de montaje del motor se muestran ensamblados en la parte trasera de la sierra en la Fig. 26.
H
F
E
B
ACOPLAMIENTO DEL MOTOR Y LA PLACA DE MONTAJE DEL MOTOR A LA SIERRA.
Fig. 22
Fig. 23
D
B
C
A
E
Fig. 25 Fig. 26
D
D
B
A
Fig. 24
C
E
