84

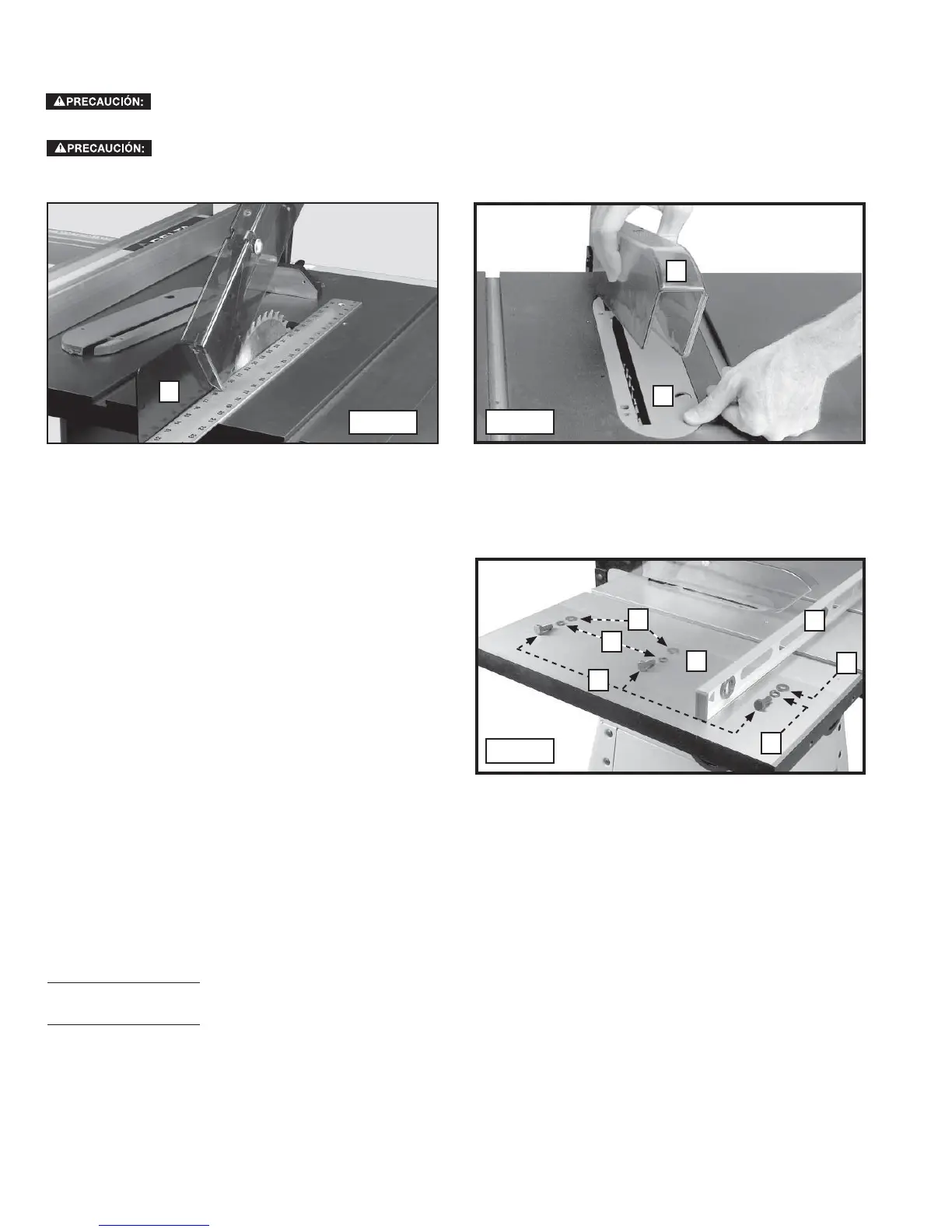

10. Utilice un borde recto para ver si la parte posterior del hendedor (G) está alineada con la hoja de la sierra (Fig. 42). Si es preciso
alinear, afloje los tornillos (B), Fig. 34, alinee el hendedor (G) con la hoja de la sierra y ajuste los dos tornillos (B), Fig. 34.
11. Baje la hoja de la sierra e instale el inserto de mesa (P), Fig. 43, en la mesa de la sierra.
El inserto para mesa debe estar nivelado con la superficie de la mesa. Si es necesario realizar un ajuste, consulte
la seccion "AJUSTE DEL INSERTO PARA MESA”.
Al instalar el inserto para mesa, sujete el protector de la hoja (L). El inserto liberará automáticamente la acción
dilatoria del hendedor y bajará el protector de la hoja cuando se instale en la apertura de la mesa.
G
L
R
BASES DE EXTENSIÓN
1. Conecte la base de extensión (A), Fig. 44, a la mesa de la
sierra. Alinee los tres orificios en la base de extensión con
los tres orificios al costado de la mesa de la sierra. Coloque
una arandela de bloqueo y una arandela plana de 11,11
mm (7/16”) en un perno de cabeza hexagonal de 11,11/8,9
x 31,75 mm (7/16-20 x 1-1/4”) (los tornillos se muestran en
la base (A), Fig. 44).
2. Inserte el tornillo a través del orificio en la base de
extensión. Enrosque el tornillo en el orificio roscado al
costado de la mesa de la sierra. Ajuste en forma manual.
Repita este proceso para los dos orificios restantes en la
base de extensión y en la mesa de la sierra.
NOTA: La base de extensión debe estar al ras o apenas detrás
del borde anterior de la mesa.
3. Use un borde recto (E), Fig. 44, como guía para nivelar la base de extensión (A) con la mesa de la sierra. Una vez nivelada,
ajuste el perno de un lado. Controle el nivel nuevamente. Ajuste el tornillo en el medio y luego ajuste en perno en el otro lado.
MODELO 36-978 ONLY
Monte la otra base de extensión de metal en el lado opuesto de la mesa de la sierra de la misma manera.
MODELO 36-979 ONLY
Monte la otra base de extensión de hierro fundido en el lado opuesto de la mesa de la sierra de la misma manera.
D
C
B
A
E
D
C
Fig. 42
Fig. 43
Fig. 44
