87

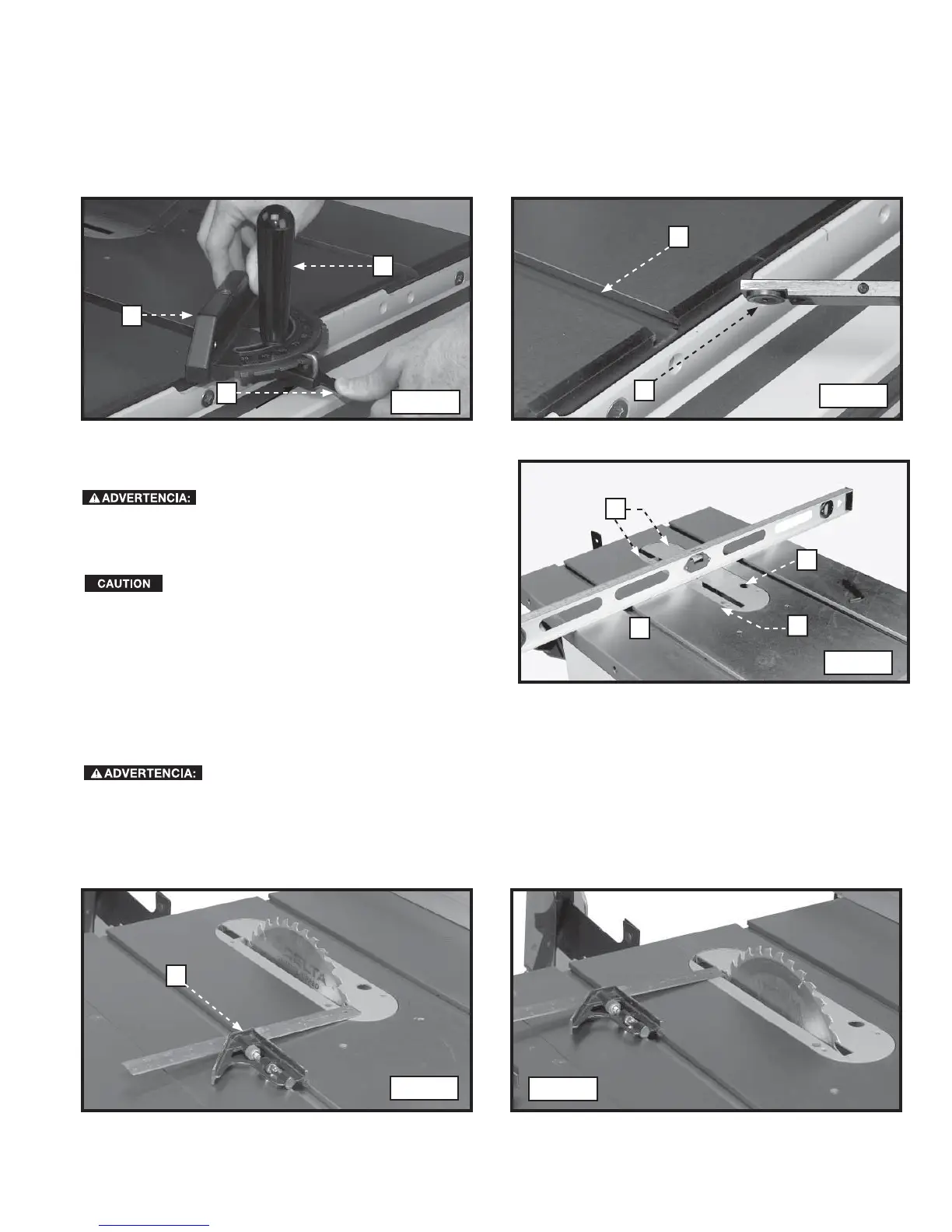

El calibrador de inglete está equipado con topes indicadores regulables en 90, 75, 60, 45 y 30 grados.
Para rotar el calibrador de inglete, afloje la perilla de bloqueo (A) Fig. 54, presione la palanca (B) hacia abajo y mueva el cuerpo del
calibrador de inglete (C) hacia el ángulo deseado.
El calibrador de inglete está equipado con una arandela (D) Fig. 55 que se ajusta a la ranura en forma de T (E) en la mesa. Esto
permite que se extraiga el calibrador de inglete por el borde anterior de la mesa sin caerse. Esto también proporciona una capacidad
de corte mayor en la parte anterior de la mesa.
Coloque un borde recto cruzando la mesa en ambos extremos
del inserto para mesa (A) Fig. 56.
Compruebe que el inserto para mesa (A) siempre
esté alineado con la mesa. Para ajustar, gire los tornillos (B) El
inserto para mesa viene con un orificio para el dedo (C) que
permite quitarlo más fácilmente.
OPERACIÓN Y AJUSTE DEL CALIBRADOR DE INGLETE
C
A
B
E
D
A
C
B
B
La mesa de la sierra viene alineada de fábrica para que las ranuras del calibrador de inglete sean paralelas a la hoja de la sierra. Sin
embargo, verifique la alineación antes de comenzar la operación.
1. Coloque una escuadra de combinación (A), Fig. 57, en el banco con un borde de la escuadra en la ranura del calibrador de inglete.
Ajuste la escuadra de manera que la regla toque uno de los dientes en la hoja de la sierra en la posición delantera (Fig. 57). Trabe
la escuadra en esa posición.
2. Gire la hoja de la sierra de manera que el mismo diente que usó en el PASO 1 quede en la posición trasera (Fig. 58). Verifique
esta distancia. Ambas mediciones, trasera y delantera, deben ser idénticas.
ALINEACIÓN DE LAS RANURAS DEL CALIBRADOR CON LA HOJA
A
AJUSTE DEL INSERTO PARA MESA
Fig. 54
Fig. 55
Fig. 56
Fig. 57
Fig. 58
Desconecte la máquina de la fuente de
alimentación.
Desconecte la máquina de la fuente de alimentación.
