28

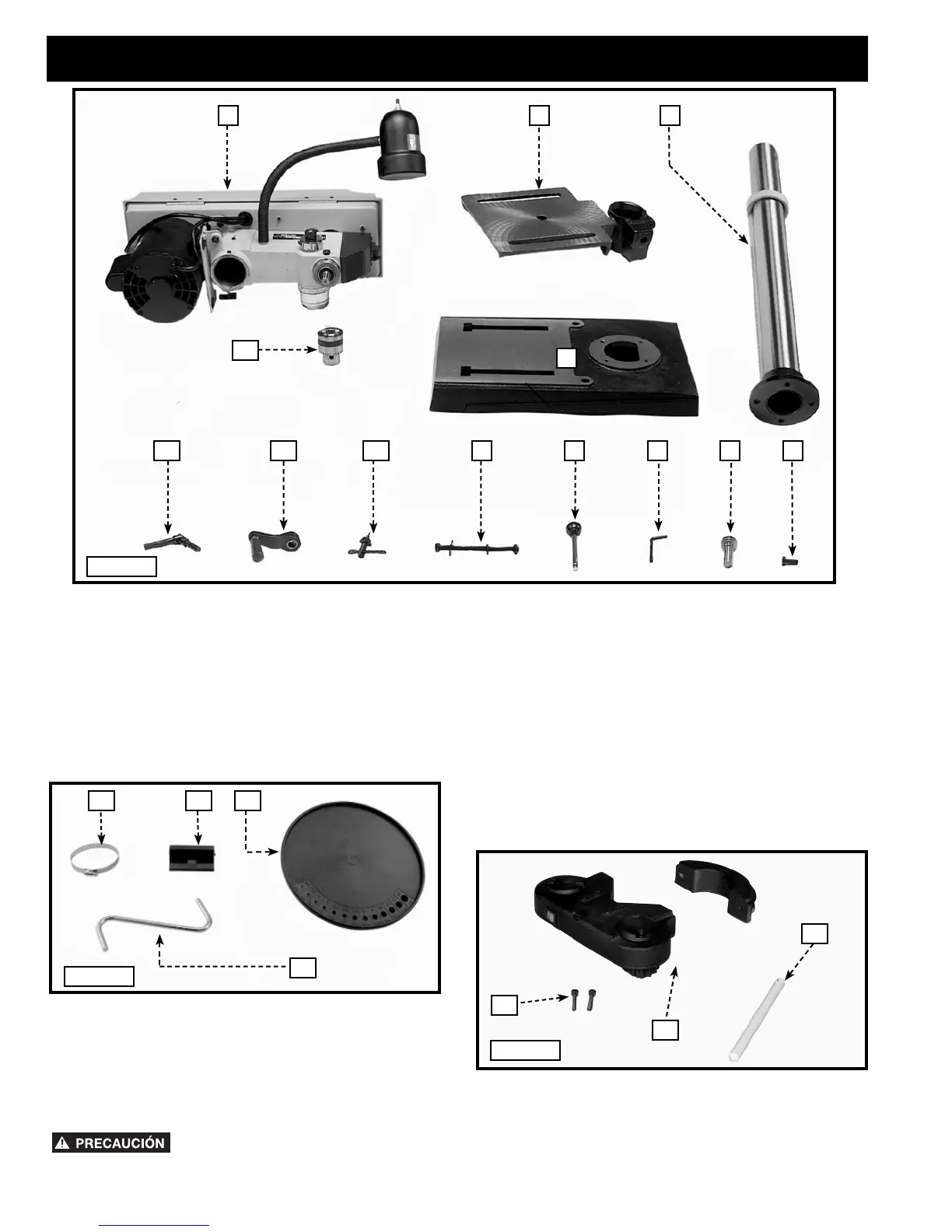

1. Cabezal y motor de la taladradora
2. Mesa
3. Columna, pestaña de base, y mecanismo de
elevación de mesa
4. Base
5. Tornillos de tapón de cabeza hexagonal de
M8x1.25x25mm (4)
6. Tornillo sin fin para el mecanismo de elevación y
bajado de mesa
7. Llaves (2)
8. Agarraderas del eje del piñón (3)
9. Tornillos de Carrocería de M8x1.25x125 mm (2),
M8 arandelas planas (2), M8.1 arandelas de cierre
(2), M8x1.25tuercas hexagonales (2)
10. Llave del mandrino
11. Vector que levanta y que baja la manija
12. Abrazadera de mesa
13. Mandrino
14. Abrazadera de manguera
15. Corchete de montaje
16. Bandeja del dígito binario de taladros
17. Brazo del montaje
18. Láser
19. Varilla de alineación del láser
20. Tornillos de cabeza troncocónica para el enchufe
(2)
CONTENIDO DE CARTON
Desembale cuidadosamente la máquina y todos los elementos sueltos del o los contenedores de envío. Retire el aceite
anticorrosivo de las superficies sin pintura con un paño suave humedecido con alcohol mineral, solvente o alcohol
desnaturalizado.
NO USE SOLVENTES VOLÁTILES COMO GASOLINA, NAFTA, ACETONA O SOLVENTE DE
BARNIZ PARA LIMPIAR LA SIERRA.
Luego de limpiar, cubra las superficies sin pintura con cera en pasta de buena calidad que se utiliza para los pisos del
hogar.
DESEMPAQUETADO Y LIMPIEZA
1
2 3
4
5
6789
101112
13
14
15 16
17
18
19
20
Fig. 1
Fig. 2
Fig. 2A
