29
HERRAMIENTAS DE ENSAMBLAJE REQUERIDAS
Llaves hexagonales (suministradas)
Llave abierta 1/2 (no suministrada)
ESTIMACIÓN DEL TIEMPO DE ENSAMBLAJE
La asamblea para esta máquina es más o menos 1-2 horas.
PARA SU PROPIA SEGURIDAD, NO CONECTE LA MAQUINA A LA FUENTE DE ENERGIA
HASTA QUE LA MAQUINA HAYA SIDO ENSAMBLADA POR COMPLETO Y USTED HAYA LEIDO Y ENTENDIDO
COMPLETAMENTE EL MANUAL DEL PROPIETARIO.

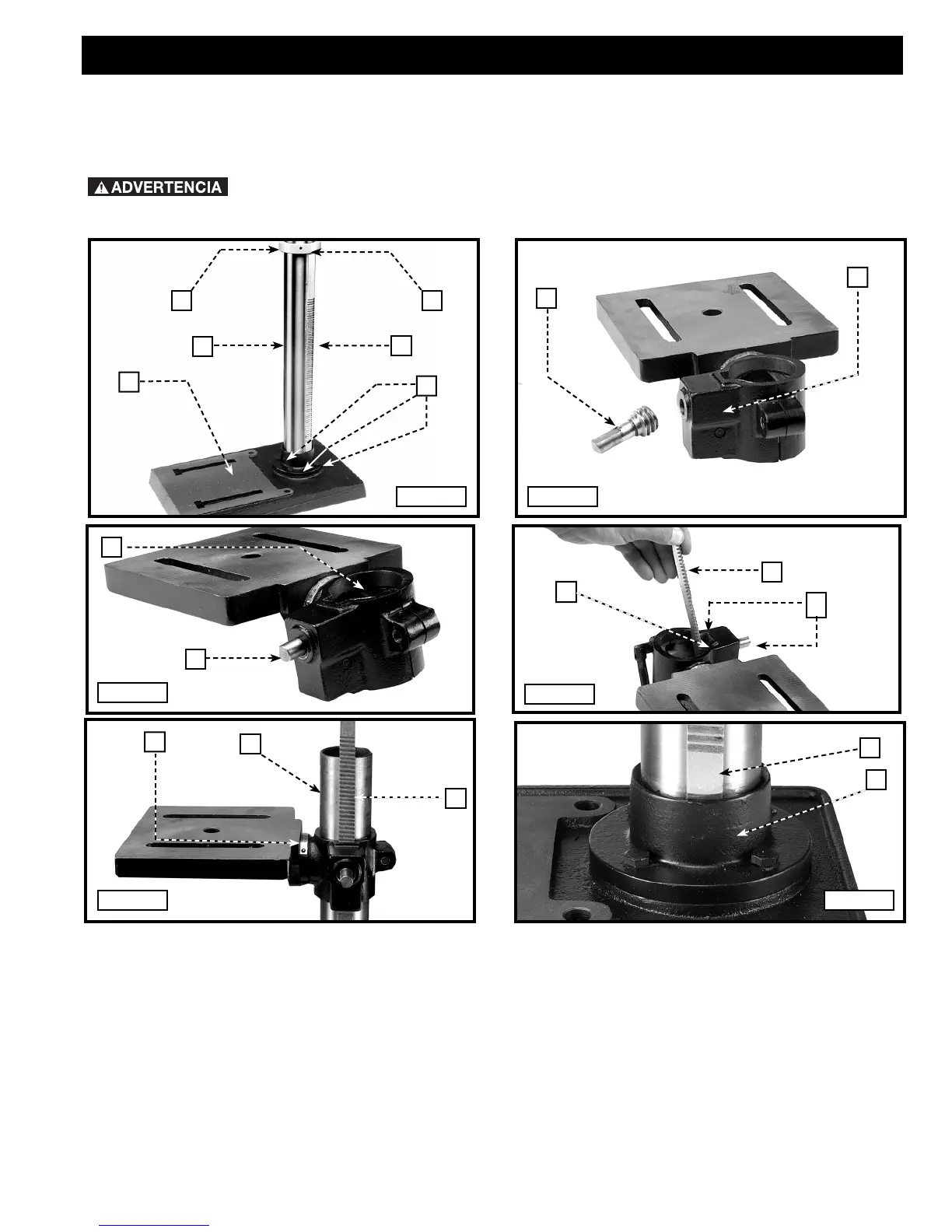

ENSAMBLAJE
A
E
F
D
C
B
Fig. 3
Fig. 4
Fig. 5
G
H
G
J
Fig. 6
F
G
I
Fig. 7
J
K
F
F
L
Fig. 8
1. Adjunte la columna (A), Fig. 3, a la base (B) utilizando cuatro tornillos de cabeza hexagonal M8 x 1,25 x 25 mm (C), tres de
ellos se muestran. Suelte el tornillo de sujeción (D) y retire el anillo (E) y la cremallera de elevación (F).
2. Coloque el engranaje de los tornillos sin fin (G), Fig. 4, en el soporte de la mesa (H).
NOTA: Coloque el extremo pequeño del engranaje de los tornillos sin fin (G), Fig. 5, en el orificio (J). Luego, en el orificio para el
engranaje de los tornillos sin fin. La ubicación correcta se muestra en la Fig. 5.
3. Inserte la cremallera de elevación (F), Fig. 6, (retirada en el PASO 1) en la ranura del soporte para la mesa (I).
NOTA: Coloque los dientes de la cremallera de elevación (F) en los dientes del engranaje de los tornillos sin fin (G) ubicados
dentro del soporte para la mesa.
4. Deslice la cremallera de elevación (F), Fig. 7, y la mesa con el soporte para la mesa (J) en la columna de la prensa para
taladro (K), Fig. 7.
NOTA: Coloque la parte inferior de la cremallera de elevación (F), Fig. 8; dentro de la brida (L) en la base de la prensa para taladro.
5. Coloque el soporte de montaje (A), Fig. 10, en la columna.
NOTA: Asegúrese de que el soporte de montaje (A), Fig. 10, esté en el lado opuesto de la columna de la cremallera de elevación
(F), Fig. 8.
