30

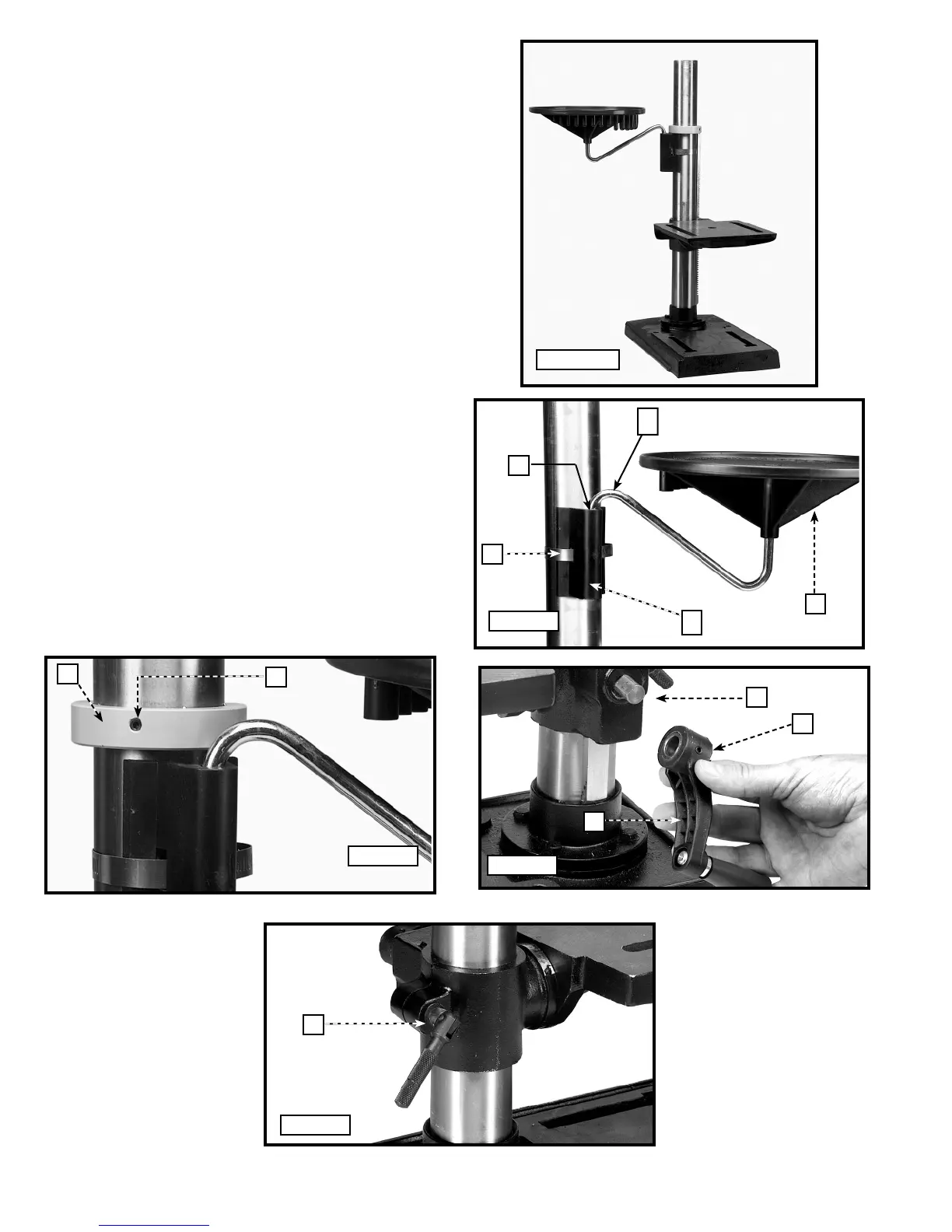

6. Inserte la abrazadera (B), Fig. 10, a través del
soporte de montaje debajo de la cremallera de
elevación y alrededor de la columna. Ajuste la
abrazadera de la manguera son firmeza.
7. Ensamble el brazo de montaje (C) en el orificio
del soporte (D), Fig. 10, y adjunte la bandeja (T) al
brazo de montaje.
8. Asegúrese de que el soporte, el brazo de montaje
y la cremallera de elevación estén colocados en
relación con la mesa de la prensa de taladro como
se muestra en la Fig. 9.
9. Instale el anillo (E), Fig. 11, (retirado en el PASO 1)
en la columna.
IMPORTANTE: Coloque la cremallera de elevación
debajo de la parte inferior del anillo, pero deje
espacio suficiente de modo que la cremallera (F)
pueda girar alrededor de la columna. Ajuste el
tornillo de sujeción (D), Fig. 11.
10. Adjunte el mango para elevar y bajar la mesa (K),
Fig. 12, en el eje del engranaje de tornillos sin fin
(G) y ajuste el tornillo de sujeción (L) contra la parte
plana en el eje.
11. Enrosque la clavija del mango de la abrazadera
(M), Fig. 13, en el orificio en la parte posterior del
soporte para la mesa.
A
B
Fig. 10
D
C
T
D
E
G
L
K
Fig. 11
Fig. 12
Fig. 9
Fig. 13
M
