Información importante
•Antes de utilizar esta unidad, conéctela tal como se muestra a continuación. Realice las conexiones
de acuerdo con el equipo que va a conectar.
•Es posible que haya que configurar la unidad de una forma especial, en función del método de
conexión elegido. Compruebe cada elemento de conexión para obtener más información.
•Seleccione los cables (vendido por separado) dependiendo de los componentes que va a conectar.
NOTA
•Conecte el cable de alimentación sólo una vez que haya completado todas las demás conexiones.
•A la hora de realizar las conexiones, consulte también las instrucciones de funcionamiento de los otros
componentes que vaya a conectar.
•Asegúrese de conectar correctamente los canales izquierdo y derecho (izquierdo con izquierdo, derecho
con derecho).
•No junte los cables de alimentación con los cables de conexión en un mismo mazo. De lo contrario, se
podrían ocasionar zumbidos o ruido.

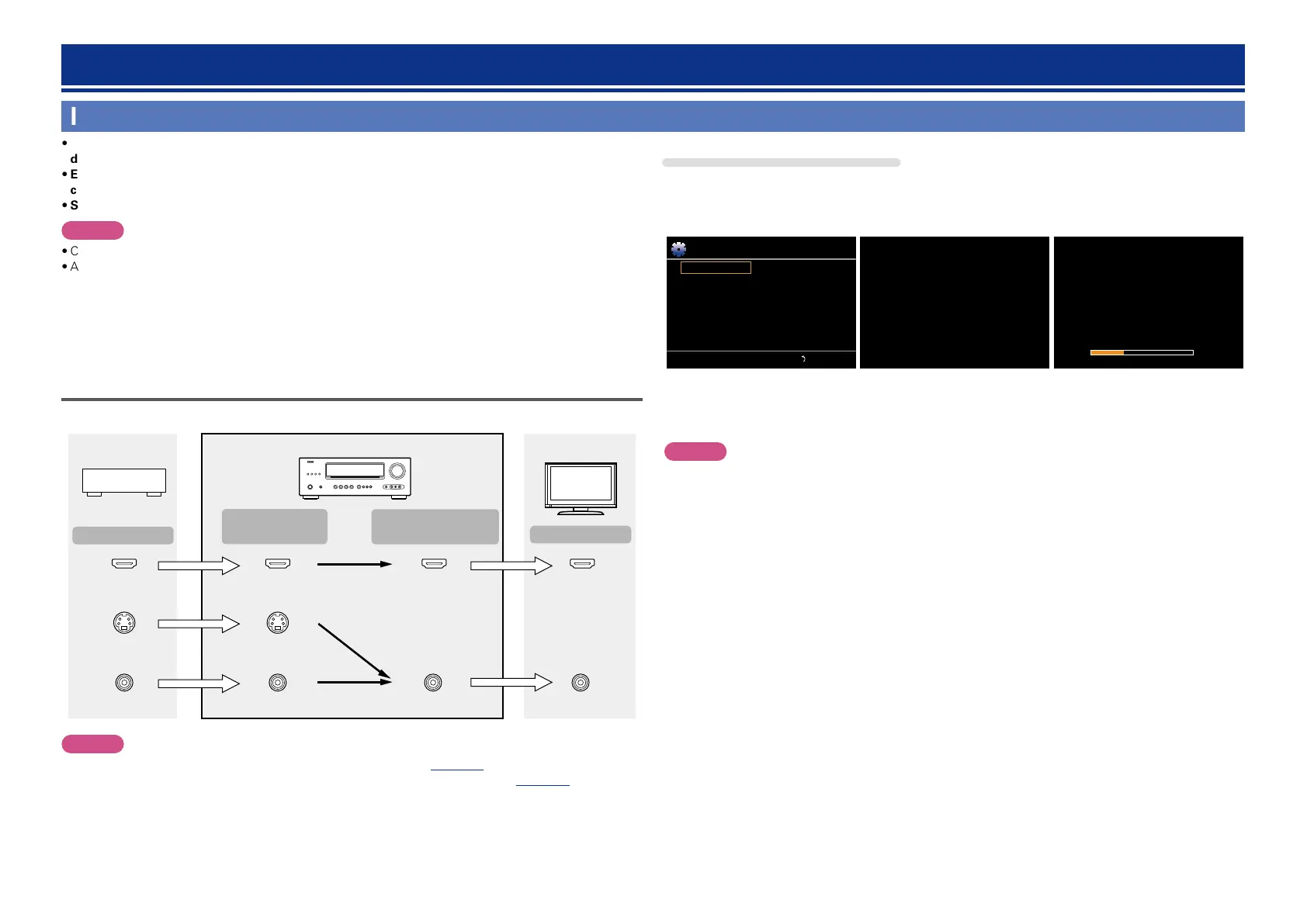

Relación entre señales de vídeo y salida de monitor
GFlujo de señales de vídeoH
Conector HDMI
Conector de S-Vídeo
Conector de vídeo
Monitor (TV)
Conector HDMI
Conector de
S-Vídeo
Conector de vídeo
Conector HDMI
Conector de vídeo
Conector HDMI
Conector de vídeo
Dispositivos de
vídeo
Esta unidad
Salida
Entrada
(IN)
Salida
(MONITOR OUT)
Entrada
NOTA
•No es posible convertir señales HDMI en señales analógicas (vpágina52).
•Puede conectar hasta cuatro dispositivos compatibles con HDMI a la unidad (vpágina52).
Ejemplos de pantalla de menús
•Pantalla Menú •Pantalla de visualización del
estado
Cuando se cambia la fuente de
entrada.
Cuando se ajusta el volumen
Speaker Setup
Input Setup
Option Setup
Speaker Config.
Bass Setting
Distance
Channel Level
Crossover Freq.
[ ][ENTER] Enter Return
MENU
SOURCE : BDDDDDDDDDVIDEO:SOURCE
MODE : STEREO
[HDMI]
Master Volume -59.0dB
Visualización del estado: El estado de funcionamiento se muestra
temporalmente en la pantalla cuando se
cambia la fuente de entrada o se ajusta el
volumen.
NOTA
•Si utiliza el menú mientras reproduce contenido de vídeo 3D o la pantalla del ordenador (por ejemplo,
VGA), el vídeo reproducido es sustituido por la pantalla del menú. El vídeo de reproducción no se muestra
detrás de la pantalla del menú.
•Esta unidad no muestra la visualización de estado mientras se produce el contenido de vídeo 3D o la
pantalla del ordenador (por ejemplo, VGA).
•La pantalla de menús y la visualización de estado aparecen cuando esta unidad se conecta a un aparato
de televisión mediante HDMI.
