Denon AVR-1611 Manual Del Usuario

ESPAÑOL
28

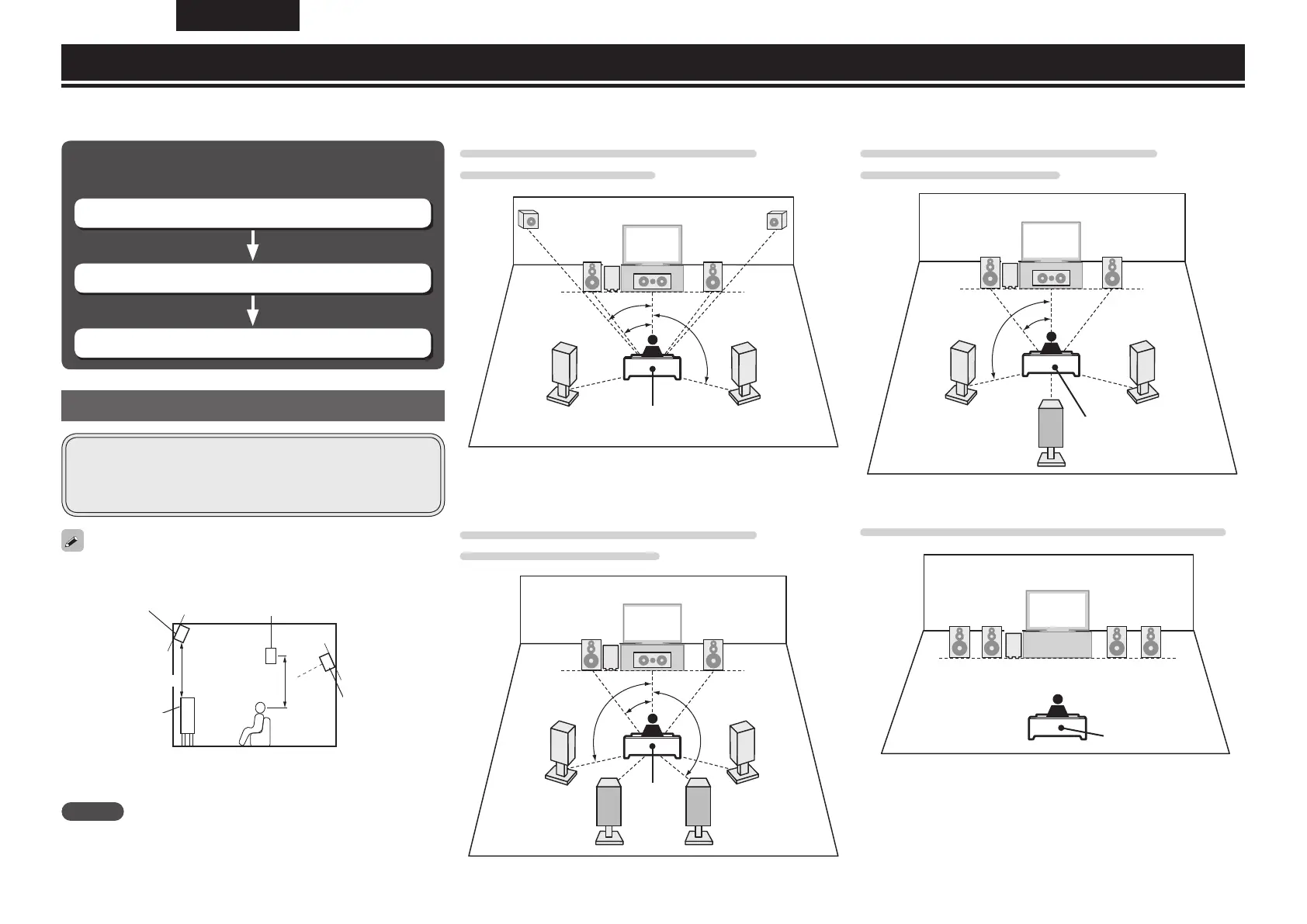

Configuración de altavoces 6.1 canales
(Altavoz surround trasero)
FL FR
C
SB
SL
SR
SW
z1
z2
Posición de audición
z1 22˚ – 30˚ z2 90˚ – 110˚
Cuando se instalan los altavoces delanteros A/B
FR(A) FR(B)
SW
FL(B) FL(A)
Posición de audición
FL Altavoz delantero (L) SBL Altavoz surround trasero (L)
FR Altavoz delantero (R) SBR Altavoz surround trasero (R)
C Altavoz central FHL Altavoz de altura frontal (L)
SW Subwoofer FHR Altavoz de altura frontal (R)
SL Altavoz surround (L)
SR Altavoz surround (R)
Procedimiento de configuración de los
altavoces
Instalación
Conexión (vpágina29)
Configuración de los altavoces (vpágina31)
Instalación
Esta unidad es compatible con Dolby Pro Logic gz (vpágina69),
un sistema que proporciona una sensación envolvente aún más
amplia y profunda.
Para utilizar Dolby Pro Logic gz, instale altavoces de altura frontales.
Coloque los altavoces surround traseros en una posición entre 2 y 3
pies (60 y 90 cm) por encima del nivel de los oídos.
z
Altavoz
surround
2 – 3 pies /
60 – 90 cm
GVista lateralH
Altavoz de altura
frontal
• Apuntando
ligeramente
hacia abajo
Al menos
3,3 pies / 1 m
Altavoz surround
traseros
• Apuntando
ligeramente
hacia abajo
Altavoz delantero
z Recomendada para Dolby Pro Logic gz
NOTA
No es posible utilizar los altavoces de altura frontales y los altavoces
surround traseros al mismo tiempo.
Configuración de altavoces 7.1 canales
(Altavoz de altura frontal)
FL
FR
FHRFHL
C
SL
SR
SW
z1
z2
z3
Posición de audición
z1 22˚ – 30˚ z2 22˚ – 45˚ z3 90˚ – 110˚
Configuración de altavoces 7.1 canales
(Altavoz surround trasero)
FL FR
C
SBL SBR
SL
SR
SW
z1
z2
z3
Posición
de audición
z1 22˚ – 30˚ z2 90˚ – 110˚ z3 135˚ – 150˚
Instalación/conexión del altavoz (Cuando no sea en modo de 5.1 canales)
En este apartado se explican los métodos de instalación, conexión y configuración de los altavoces que no sean de 5.1 canales. En el apartado “Versión sencilla
(Guía de configuración sencilla)” (vpágina3) se describen los métodos de instalación, conexión y configuración para unos altavoces de 5.1 canales.

Denon AVR-1611 Specifications

General

Impedance	6 Ω
Frequency range	10 - 100000 Hz
Audio output channels	5.1 channels
Audio A/D Converter (ADC)	24-bit/96kHz
Signal-to-Noise Ratio (SNR)	98 dB
Total Harmonic Distortion (THD)	0.7 %
AM band range	522 - 1611 kHz
FM band range	87.5 - 108 MHz
Radio Data System (RDS)	Yes
Audio system	Dolby TrueHD, Dolby Digital Plus, Dolby Digital EX, Dolby Pro Logic II, Dolby Pro Logic IIx, Dolby Pro Logic IIz, DTS-HD, DTS 96/24
Output power	110 W
Dimensions (WxDxH)	434 x 381 x 171 mm
Power requirements	AC 230, 50 Hz
HDMI ports quantity	5
I/O ports	1 x Component 3 x Composite (Video) 5 x Analogue Audio (Tuner included) 1 x Composite Monitor 1 x Microphone Port 1 x Dock Control Port 1 x FM Tuner Antenna 1 x AM Tuner Antenna
Connectivity technology	Wired
Digital audio optical in	1
Product color	Black
Power consumption (standby)	0.1 W
Power consumption (typical)	360 W

Weight and Dimensions

Weight	9200 g
