Denon AVR-1611 Manual Del Usuario

ESPAÑOL
4
Altavoces
Compruebe cuidadosamente los canales
izquierdo (L) y derecho (R) y las polaridades
+ (rojo) y – (negro) de los altavoces que va
a conectar a esta unidad, y asegúrese de
interconectar los canales y las polaridades
correctamente.
Conexión de los cables de altavoces
Quite aproximadamente 0,03 ft/10 mm del
revestimiento del extremo del cable de altavoz
y tuerza firmemente el alambre interior o
termínelo.
Al utilizar una clavija tipo banana
Apriete el terminal del altavoz fi rmemente antes
de insertar la clavija tipo banana.
NOTA
• Conecte los cables de los altavoces de manera
que no sobresalgan de los terminales de
altavoces. El circuito de protección puede
activarse si los alambres de los cables hacen
contacto con el panel trasero o si los lados
+ y – hacen contacto entre sí (vpágina 69
“Circuito de protección”).
• Nunca toque los terminales de altavoces
mientras la alimentación está conectada. De lo
contrario, podría sufrir una descarga eléctrica.
• Utilice altavoces con los valores de impedancia
que se muestran a continuación.
Terminales de
altavoces
Impedancia de
altavoces
FRONT
6 – 16 Ω
CENTER
SURROUND
SURR. BACK / AMP ASSIGN

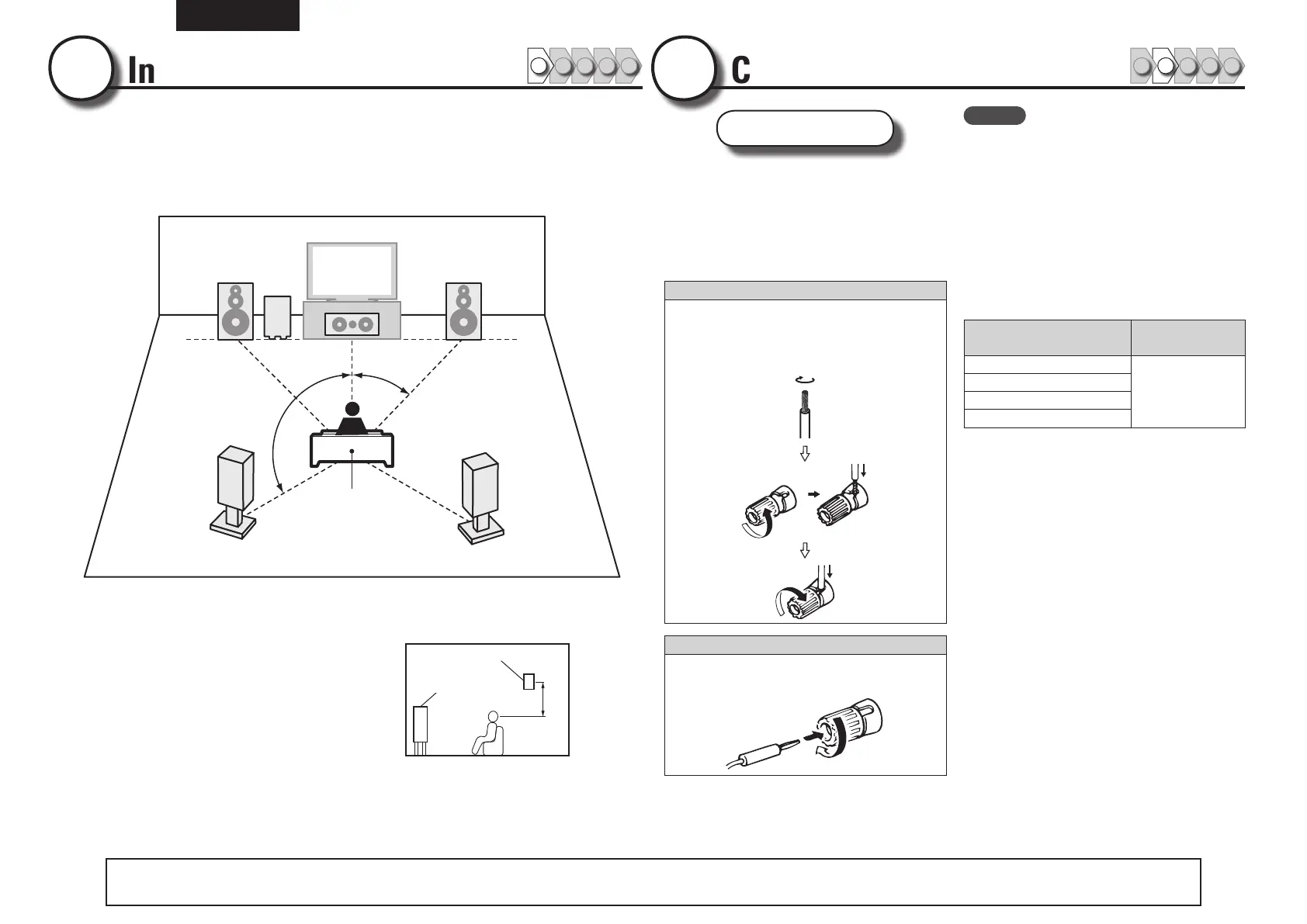

Instalación
1 2 4 53
Esta unidad puede reproducir sonido surround de 2.0/2.1 a 7.1
canales.
A continuación se detalla el procedimiento de configuración de
una reproducción con altavoces de 5.1 canales.
FL FR
SW
C
SL
SR
120˚
22 – 30˚
Posición de
audición
FL Altavoz delantero (L)
• Coloque los altavoces surround en una
posición entre 2 y 3 pies (60 y 90 cm) por
encima del nivel de los oídos.
Altavoz
delantero
Altavoz surround
2 – 3 pies /
60 – 90 cm
GVista lateralH
FR Altavoz delantero (R)
C Altavoz central
SW Subwoofer
SL Altavoz surround (L)
SR Altavoz surround (R)
1
Conexión
1 2 4 53
2
El apartado “Versión sencilla” describe los métodos de instalación, conexión y configuración para unos altavoces de 5.1 canales.
Consulte la página 28 para conocer los métodos de instalación, conexión y configuración de los altavoces que no sean de 5.1 canales.

Denon AVR-1611 Specifications

General

Impedance	6 Ω
Frequency range	10 - 100000 Hz
Audio output channels	5.1 channels
Audio A/D Converter (ADC)	24-bit/96kHz
Signal-to-Noise Ratio (SNR)	98 dB
Total Harmonic Distortion (THD)	0.7 %
AM band range	522 - 1611 kHz
FM band range	87.5 - 108 MHz
Radio Data System (RDS)	Yes
Audio system	Dolby TrueHD, Dolby Digital Plus, Dolby Digital EX, Dolby Pro Logic II, Dolby Pro Logic IIx, Dolby Pro Logic IIz, DTS-HD, DTS 96/24
Output power	110 W
Dimensions (WxDxH)	434 x 381 x 171 mm
Power requirements	AC 230, 50 Hz
HDMI ports quantity	5
I/O ports	1 x Component 3 x Composite (Video) 5 x Analogue Audio (Tuner included) 1 x Composite Monitor 1 x Microphone Port 1 x Dock Control Port 1 x FM Tuner Antenna 1 x AM Tuner Antenna
Connectivity technology	Wired
Digital audio optical in	1
Product color	Black
Power consumption (standby)	0.1 W
Power consumption (typical)	360 W

Weight and Dimensions

Weight	9200 g
