• Al hacer las conexiones consulte también las instrucciones de funcionamiento de los otros componentes.
• Nota sobre las tomas de entrada S
Los selectores de entrada para las entradas S y Vídeo funcionan en conjunto.
• El AVR-1804 está equipado con una función para convertir señales de vídeo.
• La señal conectada al terminal de señal S-Vídeo se emite en las terminales de salida de monitor de vídeo
compuesto.
• Los terminales de salida de grabación (REC OUT) no tienen función de conversión, entonces cuando se realizan
grabaciones solo conecte los terminales S-Vídeo.
• Para conectar la señal de video utilice un cable de señal de video de 75 Ω/ohmios. El utilizar un cable no
adecuado puede empeorar la calidad del video.
• Al hacer las conexiones consulte también las instrucciones sobre los otros componentes.
• El AVR-1804 está equipado con una función para la conversión ascendente de señales.
• La señal conectada al terminal de señal de vídeo se emite en las terminales de salida de monitor S-Video.
• Los terminales de salida de grabación (REC OUT) no tienen función de conversión, entonces cuando se realicen
grabaciones solo conecte los terminales de vídeo.

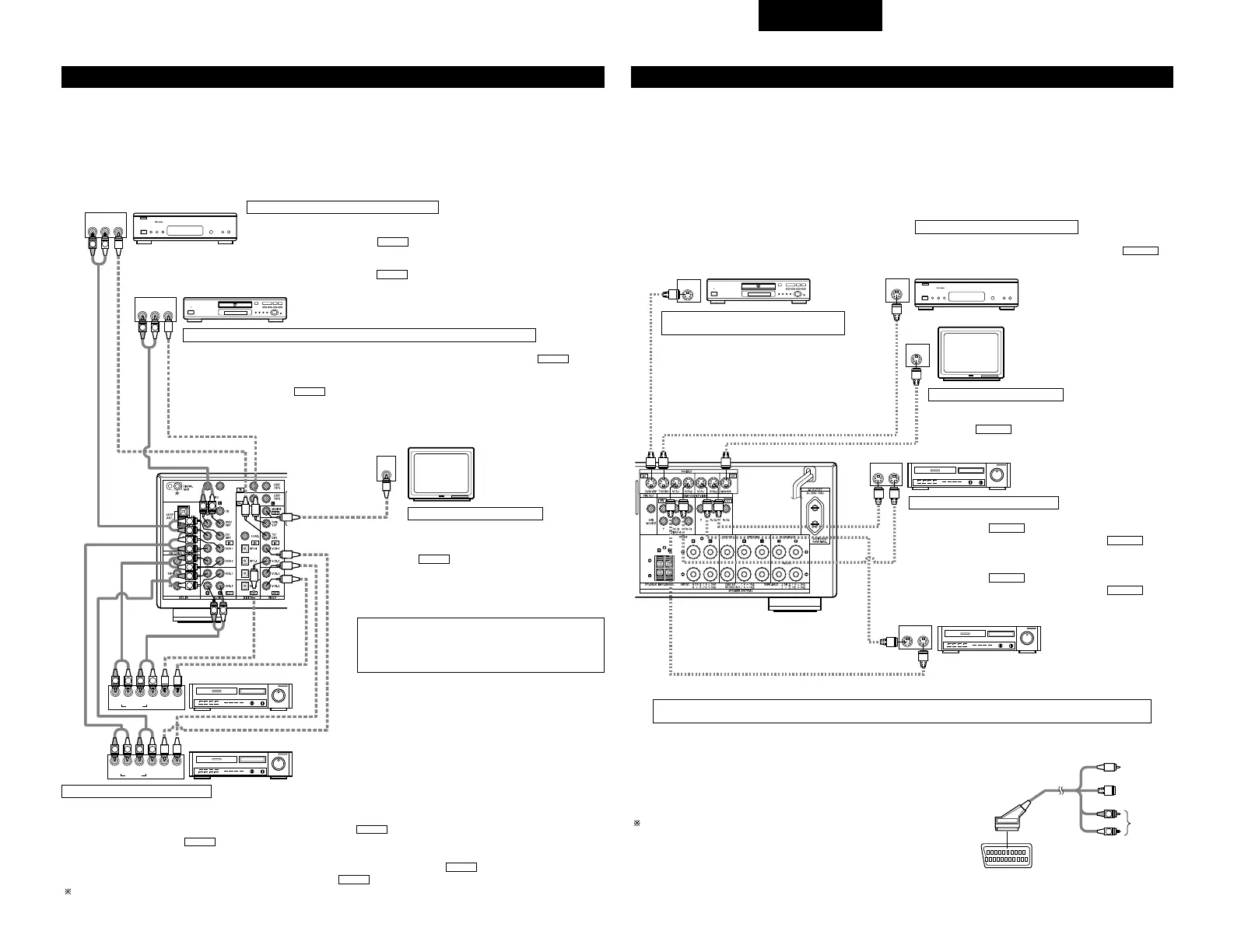

Conexión de aparatos de video
Sintonizador de TV o DBS
Reproductor DVD o reproductor de discos de vídeo (VDP), etc.
Monitor de TV
Conexión de un sintonizador de TV/DBS
TV/DBS
• Conecte la toma de salida de video del sintonizador de TV o DBS (VIDEO OUTPUT)
a la toma de entrada TV/DBS
(amarilla), utilizando un cable coaxial de enchufe
de patillas para video de 75 Ω/ohmios.
• Conecte las tomas de salida de audio del sintonizador de TV o DBS (AUDIO OUTPUT)
a las tomas de entrada de de TV/DBS, utilizando cables de enchufe de
patillas.
AUDIO
VIDEO
Conexión de un reproductor DVD o un reproductor de discos de vídeo (VDP)
SALIDA DE MONITOR
• Conecte la toma de entrada de video del
televisor (VIDEO INPUT) en la toma de salida
del monitor, utilizando un cable
coaxial de video de enchufe de patillas.
VIDEO
Nota sobre la conexión de tomas de entrada digita
• En las tomas de entrada digital sólo entran señales
de audio. Para mayor información, véase la página
154, 162.
Unidad de video 2
Unidad de video 1
Conexión de monitor de TV
•
Hay dos juegos de tomas de unidad de video (VCR), de modo que se puedan conectar dos unidades de video para la grabación simultanea o para copiar videos.
Conexiones de entrada/salida de video:
•
Conecte la toma de salida de video de la unidad de video (VIDEO OUT) a la toma (amarilla) de entrada VCR-1 IN, y la toma de entrada de video
de la unidad de video a la toma (amarilla) de salida VCR-1 OUT, utilizando cables coaxiales de video de 75 Ω/ohmios con enchufes de patillas.
Conexión de tomas de salida de audio
•
Conecte la toma de salida de audio de la unidad de video (AUDIO OUT) a la toma de entrada VCR-1 IN, y la toma de entrada
de audio de la unidad de video (AUDIO OUT) a la toma de salida VCR-1 OUT, usando los cables con enchufes de patillas.
Conecte de la misma manera la segunda unidad de video a las tomas VCR-2.
AUDIO
AUDIO
VIDEO
VIDEO
Conexión de unidades de video
Reproductor DVD o reproductor de discos
de vídeo (VDP)
Monitor de TV
Unidad de video 2
Unidad de video 1
Sintonizador de TV o de
transmisión por satélite
Conexión de aparatos de video equipados con tomas S-Video
Conexión de un reproductor DVD o un
reproductor de discos de vídeo (VDP)
DVD
•
Conecte el terminal de salida S-Video del reproductor
DVD/VDP al terminal S-VIDEO DVD/VDP IN utilizando
el cable de conexión S Video.
• En las tomas VCR-2 también se puede conectar un
reproductor de discos de video, un reproductor
DVD/VDP, un video “camcorder”, una máquina de
juegos, etc.
Conexión de monitor de TV
Salida de monitor
• Conecte la entrada de vídeo S del TV (S-VIDEO INPUT) al
terminal MONITOR OUT utilizando el cable de
conexión del terminal S.
S-VIDEO
Conexión de sintonizador TV/DBS
• Conecte la toma de salida S video del sintonizador de TV o
DBS (S-VIDEO OUTPUT) a la toma de entrada de
TV/DBS, usando un cable de conexión para toma S.
S-VIDEO
Conexión de unidades de video
• Conecte la toma de salida S de la unidad de video (S-OUT) a la
toma de entrada VCR-1 IN y la toma de entrada S de
la unidad de video (S-IN) a la toma de salida VCR-1
OUT, utilizando cables de conexión para tomas S.
• Conecte la toma de salida S de la unidad de video (S-OUT) a la
toma de entrada VCR-2 IN y la toma de entrada S de
la unidad de video (S-IN) a la toma de salida VCR-2
OUT, utilizando cables de conexión para tomas S.
S-VIDEO
S-VIDEO
S-VIDEO
S-VIDEO
• Cuando conecte el AVR-1804 a un monitor de TV o a un reproductor
de DVD equipado con un conector SCART, utilice un cable
conversor (vendido por separado), tal como se muestra en el
diagrama.
El AVR-1804 no es compatible con las señales de vídeo de
entrada/salida RGB.
Terminal SCART de 21-clavijas
