Collegamento di un lettore CD
Collegate le prese di uscita analogica del
lettore CD (ANALOG OUTPUT) alle prese CD
di quest’unità usando dei cavi con la spina più.
• Non collegate il cavo CA prima di aver completato
tutti i collegamenti.
• Assicuratevi di collegare i canali sinistro e destro
correttamente (sinistro a sinistra e destro a destra)..
• Inserite le spine in modo ben saldo. Un collegamento
incompleto può causare la generazione di rumore.
• Usate le prese AC OUTLET solo per componenti
audio. Non usateli mai per collegare degli
asciugacapelli, ecc.
• Osservate che l’interconnessione di cavi a spina più
con cavo CA o l’ubicazione degli stessi nella
vicinanza di un trasformatore di potenza causerà la
generazione di ronzio ed altri tipi di rumore.
• Se il componente audio collegato viene usato
indipendentemente, senza l’accensione quest’unità,
si può generare del rumore o del ronzio. In tal caso,
accendete quest’unità.
8
COLLEGAMENTI

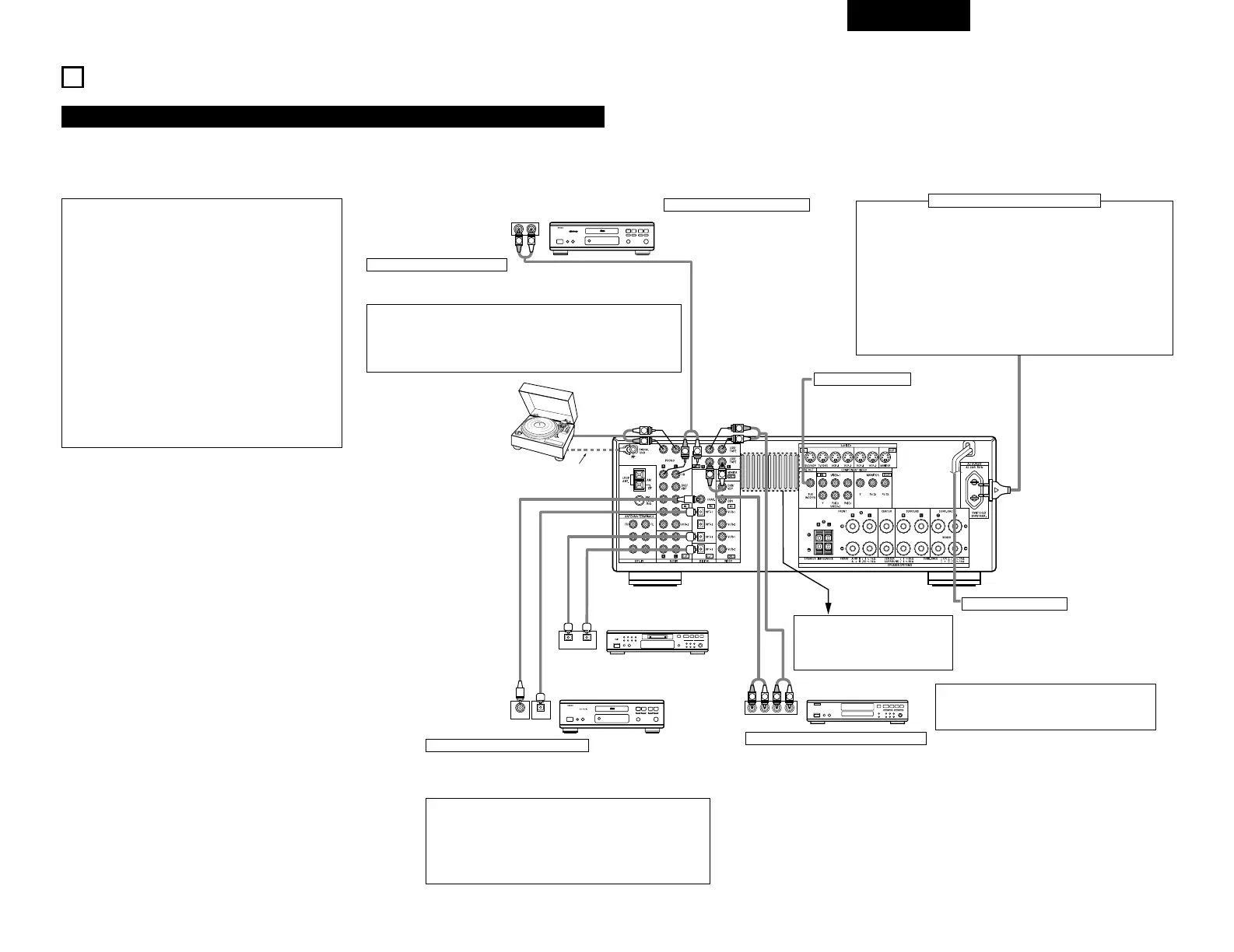

Collegamento dei componenti audio
Collegamento di una piastra a cassette
Collegamento per la riproduzione:
Collegate le prese di ingresso registrazione della piastra a cassette (LINE IN o
REC) alle prese di registrazione (CDR/TAPE OUT) di questa piastra a cassette
usando dei cavi con la spina più.
Collegamento per la riproduzione:
Collegate le prese di uscita riproduzione (LINE OUT) o (PB) della piastra a cassette
alle prese di riproduzione del nastro (CDR/TAPE IN) di quest’unità usando dei cavi
con la spina più.
Lettore CD
Cavo di alimentazione
CA 230 V, 50 Hz
AC OUTLET
• COMMUTABILE (SWITCHED)
(Capacità totale: 100W)
La potenza di queste prese di uscita viene alimentata e bloccata
insieme all’interruttore POWER dell’unità principale e quando si
cambia dallo stato di attesa accensione a quello di accensione usando
il telecomando.
Nessuna tensione viene fornita da queste prese di uscita quando
l’unità si trova nello stato di attesa accensione. Non collegate mai dei
componenti con una capacità superiore a 100W.
NOTA:
Per usare la riproduzione surround con un altoparlante, collegate
l’altoparlante al terminale.
Registratore MD, registratore CD
o un altro componente dotato di
prese di ingresso/uscita digitale.
Presa del subwoofer
Collegare il subwoofer dell’amplificatore
interno al terminale del subwoofer.
(Fate riferimento alla pagina 121.)
• Quando effettuate i collegamenti, fate riferimento al manuale delle istruzioni degli altri componenti.
Queste prese vengono attivate e disattivate quando si commuta tra accensione e modo di attesa tramite il
telecomando o l’interruttore di accensione.
Collegamento di un giradischi
Collegate il cavo di uscita del giradischi alle prese PHONO dell’AVR-1804, la
spina sinistra (L) alla spina sinistra e la spina destra (R) alla spina destra.
NOTE:
•
Quest’unità non può essere usata direttamente con le cartucce MC.
Usate un’amplificatore principale separato o un trasformatore separato.
• Se viene generato del ronzio o altri tipi di rumore al collegamento del
cavo di massa, scollegate il cavo di massa.
Giradischi
(cartuccia MM)
Collegamento alla presa AC OUTLET
Cavo di massa
Lettore CD o un altro componente
dotato di prese di uscita digitale.
Fate passare i cavi di
connessione ecc. in modo tale
che non ostruiscano i fori di
ventilazione.
Registratore CD o piastra
a cassette
Collegamento delle prese DIGITAL
Usate questi terminali per il collegamento di componenti audio con
un’uscita digitale. Fate riferimento alla pagina 125 per ulteriori
informazioni sull’impostazione di questo terminale.
NOTE:
• Usate dei cavi con la spina più da 75 Ω/ohm per i collegamenti
coassiali.
• Usate dei cavi ottici per i collegamenti ottici, rimovendo la
cappa prima di effettuare il collegamento.
• La corrente dell’unità principale deve essere accesa per
registrare tramite il modello AVR-1804.
NOTA:
Se viene generato un ronzio dalla piastra a
cassette, ecc., allontanate la piastra a cassette.
