Lettore DVD o lettore di videodischi (VDP)
Monitor TV
Videoregistratore 2
Sintonizzatore televisivo o sintonizzatore
per trasmissioni via satellite

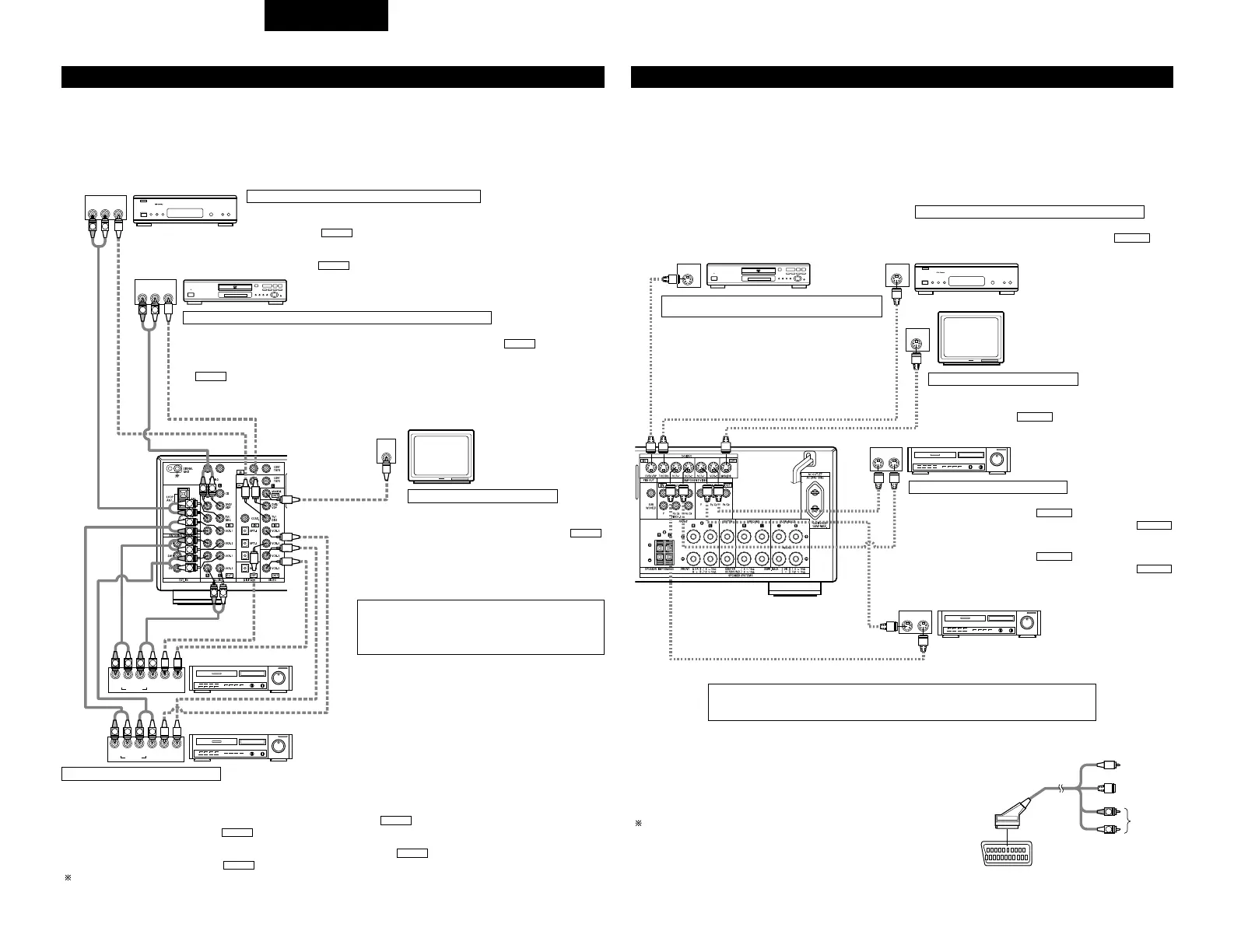

Collegamento di un lettore DVD o di un lettore di
videodischi (VDP)
Collegamento di un monitor TV
Collegamento di videoregistratori
Collegamento di un televisore/sintonizzatore DBS
DVD
• Collegate la presa di uscita S-Video del lettore
DVD/VDP alla presa S-VIDEO DVD/VDP IN usando il
cavo di connessione S-Video.
• Si può anche collegare un lettore di videodischi, un
lettore DVD/VDP, una videocamera, un apparecchio
per videogiochi, ecc. alle prese VCR-2.
MONITOR OUT
• Collegate l’ingresso S-Video del televisore (S-VIDEO
INPUT) alla presa MONITOR OUT usando un
cavo di connessione con una spina S.
S-VIDEO
• Collegate la presa di uscita S-video (S-VIDEO OUTPUT) del
televisore o del sintonizzatore DBS alla presa TV o
DBS IN usando un cavo di connessione presa S.
S-VIDEO
• Collegate la presa di uscita S-video (S-OUT) del
videoregistratore alla presa VCR-1 IN e la presa di
ingresso S del videoregistratore (S-IN) alla presa
VCR-1 OUT usando dei cavi di connessione presa S.
• Collegate la presa di uscita S-video (S-OUT) del
videoregistratore alla presa VCR-2 IN e la presa di
ingresso S del videoregistratore (S-IN) alla presa
VCR-2 OUT usando dei cavi di connessione presa S.
S-VIDEO
S-VIDEO
S-VIDEO
S-VIDEO
Collegamento dei componenti video dotati di prese S-Video
• Per effettuare i collegamenti, fate riferimento al manuale delle istruzioni degli altri componenti.
• Nota sulle prese di ingresso S
I selettori di ingresso per gli ingressi S e video funzionano insieme.
• Il modello AVR-1804 dispone di una funzione per la conversione dei segnali video.
• Il segnale collegato al terminale del segnale S-Video viene emesso ai terminali di uscita del monitor video
composto.
• I terminali di registrazione (REC OUT) non presentano funzioni di conversione, quindi collegate solo i terminali
video S durate la registrazione.
Collegamento dei componenti video
• Per collegare il segnale video, usate un cavo di connessione per segnali video da 75 Ω/ohm. Se si usa un cavo
errato la qualità del video potrebbe diminuire.
• Quando effettuate i collegamenti, fate riferimento al manuale delle istruzioni degli altri componenti.
• Il modello AVR-1804 dispone di una funzione per la conversione dei segnali video.
• I segnali collegati al terminale del segnale video vengono emesis ai terminali di uscita del monitor S-Video.
• I terminali di registrazione (REC OUT) non presentano funzioni di conversione, quindi collegate solo i terminali
video durate la registrazione.
TV o sintonizzatore DBS
Lettore DVD o lettore di videodischi (VDP), ecc,
Monitor TV
Collegamento di un televisore/sintonizzatore DBS
TV/DBS
• Collegate la presa di uscita video (VIDEO OUTPUT) del televisore o del sintonizzatore
DBS alla presa
(
gialla) TV/DBS IN usando un cavo video coassiale da 75
Ω/ohm dalla spina più.
• Collegate le prese di uscita audio (AUDIO OUTPUT) del televisore o del sintonizzatore
DBS alle prese TV/DBS IN usando dei cavi dalla spina più.
AUDIO
VIDEO
Collegamento di un lettore DVD o di un lettore di videodischi (VDP)
MONITOR OUT
• Collegate la presa di ingresso video (VIDEO
INPUT) del televisore alla presa
MONITOR OUT usando un cavo video
coassiale da 75 Ω/ohm dalla spina più.
VIDEO
Nota sul collegamento delle prese di ingresso digitale
• Solo i segnali audio vengono inviati alle prese di
ingresso digitale. Per maggiori dettagli, fate
riferimento alla pagina 117, 125.
Videoregistratore 2
• Ci sono due paia di prese per videoregistratori (VCR), per cui è possibile collegare due videoregistratori per registrazioni simultanee e per
copiature di videocassette
Collegamento dell’ingresso e dell’uscita video:
• Collegate la presa di uscita video (VIDEO OUT) del videoregistratore alla presa (gialla) VCR-1 IN e la presa di ingresso video del
videoregistratore (VIDEO IN) alla presa (gialla) VCR-1 OUT usando dei cavi video da 75Ω/ohm.
Collegamento dell’ingresso e dell’uscita audio:
• Collegate la presa di uscita audio (AUDIO OUT) del videoregistratore alla presa VCR-1 IN e la presa di ingresso audio del
videoregistratore (AUDIO IN) alla presa VCR-1 OUT usando dei cavi video.
Collegate il secondo videoregistratore alle prese VCR-2 nello stesso modo.
AUDIO
AUDIO
VIDEO
VIDEO
Collegamento di videoregistratori
DVD
• Collegate la presa di uscita video (VIDEO OUTPUT) del lettore di DVD alla presa (gialla) DVD/VDP
IN usando un cavo video coassiale da 75 Ω/ohm dalla spina più.
• Collegate le prese di uscita audio analogica del lettore di DVD (ANALOG AUDIO OUTPUT) alle prese
DVD/VDP IN usando dei cavi dalla spina più.
• Si può anche collegare un lettore di videodischi, un lettore DVD, una videocamera, un apparecchio per
videogiochi, ecc. alle prese VCR-2.
AUDIO
VIDEO
Collegamento di un monitor TV
Videoregistratore 1
Videoregistratore 1
Collegate gli ingressi e le uscite audio dei componenti seguenti le istruzioni
fornite alla pagina 118.
• Quando si collega il modello AVR-1804 a un monitor del televisore
o a un lettore DVD dotato di connettore SCART, utilizzare un cavo
del convertitore (venduto separatamente) come mostrato nel
diagramma.
Il modello AVR-1804 non supporta l’ingresso/l’uscita di segnali
video RGB.
