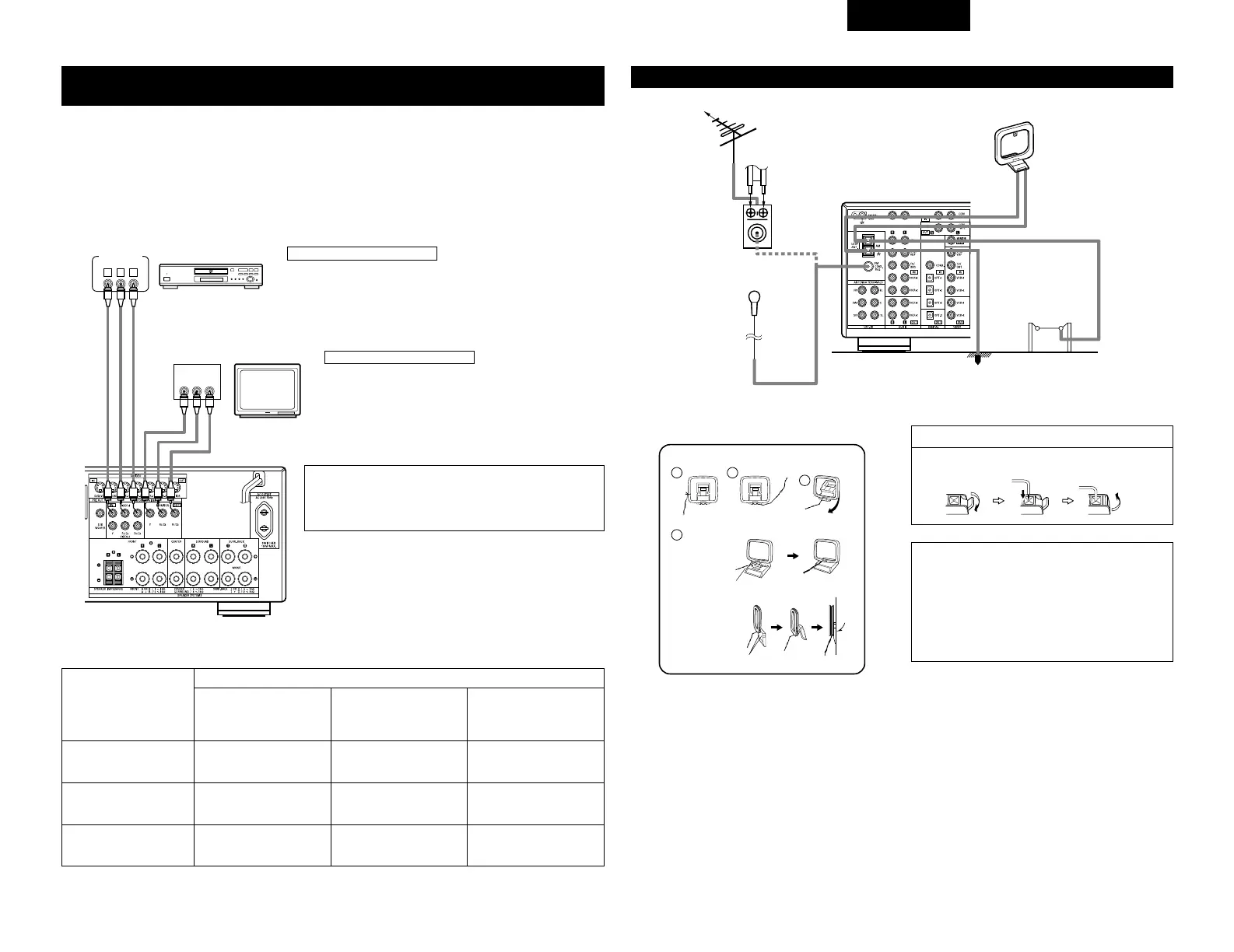

Assemblaggio dell’antenna AM a telaio
Effettuare il
collegamento ai terminali
dell’antenna AM.
Rimuovere il fermo di
vinile ed aprire il filo di
collegamento.
Piegare lo stesso nella
direzione inversa.
a. Con l’antenna su
una superficie
stabile.
b. Con l’antenna
fissata sul muro
Fissate
Foro di installazione Effettuare il montaggio sul muro, ecc.
Collegamento delle antenne AM
1. Premere la
levetta.
2. Inserire il
conduttore.
3. Riporre la
levetta.
NOTE:
• Non collegare due antenne FM
contemporaneamente.
• Anche se si usa un’antenna AM esterna, non
scollegare l’antenna AM a telaio.
• Assicurarsi che i terminali conduttori
dell’antenna AM a telaio non siano in contatto
delle parti in metallo sul pannello.
Collegamento di un componente video dotato di prese video per componenti
di differenze di colori (Y, P
R/CR, PB/CB) (lettore DVD).
• Prima di effettuare i collegamenti, fate riferimento al manuale delle istruzioni degli altri componenti.
• I segnali inviati alle prese video della differenza dei colori (componente) non vengono emessi dalla presa di
uscita VIDEO (gialla) o dalla presa di uscita S-video. Inoltre, i segnali video inviati all’ingresso VIDEO (giallo) e
alle prese di ingresso S-video non vengono emessi alle prese video della differenza di colori (componenti).
• Alcune sorgenti video dotate di uscite video per componenti recano il marchio Y, C
B, CR, o Y, Pb, Pr, o Y, R-Y,
B-Y. Questi termini si riferiscono ad uscite di componenti video con vari colori.
• Nell’impostazione del sistema (SYSTEM SETUP), potete assegnare il terminale d’ingresso video per le fonti
d’ingresso a cui collegare i dispositivi audio/video. (Fate riferimento alla pagina 126 per ulteriori informazioni.)
Lettore DVD
Collegamento di un lettore DVD
Prese DVD IN
• Collegate le prese di uscita video del componente dei diversi colori del
lettore DVD (COMPONENT VIDEO OUTPUT) alla presa COMPONENT
DVD IN usando un cavo video coassiale da 75 Ω/ohm dotato di spina più.
• Nello stesso modo si può collegare un’altra sorgente video dotata di uscite
video ad esempio u sintonizzatore TV/DBS, servendosi delle prese video
(TV/DBS per diversi colori).
Monitor TV
Collegamento di un monitor TV
Prese MONITOR OUT
• Collegate le prese di ingresso video dei diversi colori del
televisore (COMPONENT VIDEO INPUT) alla presa
COMPONENT MONITOR OUT usando un cavo video coassiale
da 75 Ω/ohm.
• Le prese di ingresso della differenza dei colori possono essere
indicate diversamente in alcuni monitor TV o componenti video
(“CR, CB e Y”, “R-Y, B-Y e Y”, “Pr, Pb e Y”, ecc). Per ulteriori
informazioni, leggete attentamente il manuale delle istruzioni in
dotazione con il televisore o con l’altro componente.
• Segnali di conversione video
Segnale di immissione verso
AVR-1804
Emissione del segnale video
verso le prese VIDEO
MONITOR OUT (giallo)
Emissione del segnale video
verso S-Video Presa
MONITOR OUT
Emissione del segnale video
verso la differenza dei colori
(componente) Presa video
MONITOR OUT
Prese di uscita del monitor
Presa di immissione del
segnale video
C
C
(Conversione verso l’alto)
E
Presa di immissione del
segnale S-Video
C
(Conversione verso il basso)
CE
Differenza del colore
(componente) Presa di
immissione del segnale video
EEC
(
C
: emissione del segnale video,
E
: non emissione del segnale video)
ADATTATORE
DELL’ANTENNA FM
CAVO DELL’ALI-MENTATORE
