Denon AVR-1804 Operating Instructions

NEDERLANDS
193
1
4
2
3
In elkaar zetten van de AM-raamantenne
Installatiegat Bevestigen op een muur, enz.
Aansluiting van AM-antennes
1. Druk op het
klepje.
2. Steek de draad
in.
3. Laat het klepje
los.
• Raadpleeg voor het maken van aansluitingen eveneens de gebruiksaanwijzing van de andere componenten.
• De signalen die worden ingevoerd via de kleurverschil-video-aansluitingen (component) worden niet uitgevoerd
via de VIDEO-uitgangsaansluiting (geel) of de S-video-uitgangsaansluiting. Voorts worden videosignalen
ingevoerd via de VIDEO-ingangs- (geel) en S-video-ingangsaansluitingen niet uitgevoerd naar de kleurverschil-
video-aansluitingen (component).
• Op sommige videobronnen worden de component-video-uitgangen aangeduid met Y, C
B, CR, of Y, Pb, Pr, of Y,
R-Y, B-Y. Al deze aanduidingen verwijzen naar de component-video-kleurverschiluitgang.
• In Systeemsetup (SYSTEM SETUP) kunt u het component video-ingangsaansluitpunt toewijzen voor de
ingangsbronnen waarop u AV-toestellen wilt aansluiten. (Voor meer informatie zie pagina 200.)
VIDEO OUT
Y CRCB
COMPONENT
B
VIDEO IN
Y
CRCB
COMPONENT
• Videoconversiesignalen
Signaalinvoer naar de AVR-
1804
Uitvoer van videosignaal naar
VIDEO MONITOR OUT-
uitgangsaansluiting (geel)
Uitvoer van videosignaal naar
S-Video MONITOR OUT-
aansluiting
Uitvoer van videosignaal naar
Video MONITOR OUT-
aansluiting voor
composietvideo
Televisie-uitgangsaansluitingen
Videosignaal-
ingangsaansluiting
C
C
(opwaartse conversie)
E
S-Videosignaal-
ingangsaansluiting
C
(neerwaartse conversie)
CE
Videosignaal-
ingangsaansluiting voor
composietvideo
EEC
(
C
: Uitvoer van videosignaal,
E
: Geen uitvoer van videosignaal)
FM-
ANTENNENADAPTER
VOEDINGSKABLE
DVD-speler
Monitor-TV

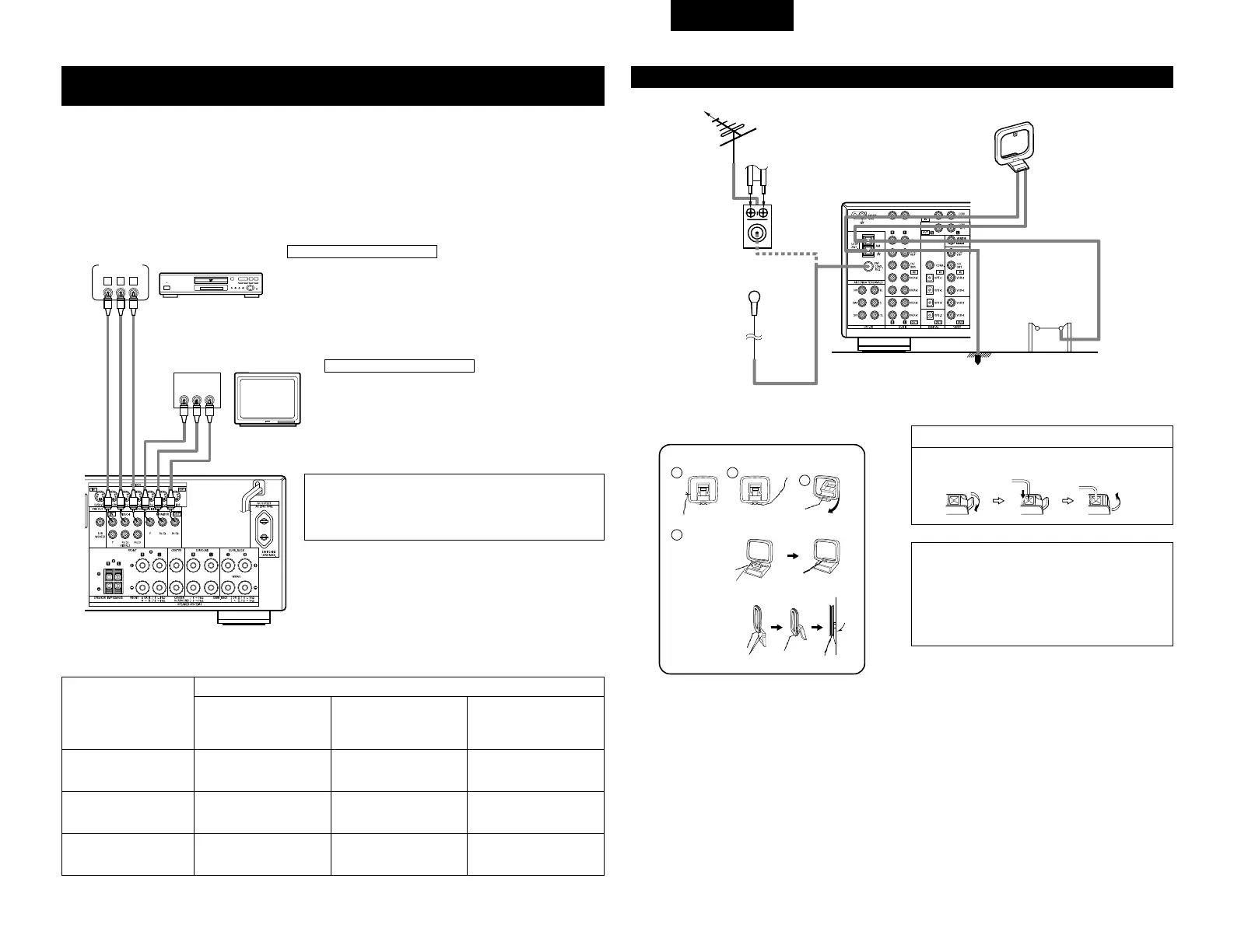

Aansluiten van een DVD-speler
Aansluiten van een monitor-TV
DVD IN-aansluitingen
• Sluit de kleurverschil-video-uitgangsaansluitingen (component)
(COMPONENT VIDEO OUTPUT) van de DVD-speler aan op de
COMPONENT DVD IN-aansluiting met behulp van coaxiale penstekker-
videosnoeren van 75 Ω/ohm.
• Op dezelfde manier kan een andere videobron met component-video-
uitgangen, zoals een TV/DBS-tuner enz., worden aangesloten op de
TV/DBS-kleurverschil-video-aansluitingen (component).
MONITOR OUT-aansluitingen
• Sluit de kleurverschil-video-ingangsaansluitingen (component)
(COMPONENT VIDEO INPUT) van de TV aan op de COMPONENT
MONITOR OUT-aansluiting met behulp van coaxiale penstekker-
videosnoeren van 75 Ω/ohm.
• Het is mogelijk dat op sommige TV’s, monitors of video-
apparaten de kleurverschil-ingangsaansluitingen anders zijn
aangeduid (“C
R, CB en Y”, “R-Y, B-Y en Y”, “Pr, Pb en Y”, etc.).
Lees aandachtig de gebruiksaanwijzing van de TV of een andere
component voor meer details.
Aansluiten van een videocomponent uitgerust met kleurverschil-video-
aansluitingen (component- Y, P
R/CR, PB/CB) (DVD-speler)
Aansluiten van de antenneklemmen
RICHTING VAN
ZENDSTATION
COAXKABEL
VAN
75 Ω/ohm
FM-ANTENNE
FM-
BINNENANTENNE
(accessoire)
AM-
RAAMANTENNE
(accessoire)
AM-
BUITENANTENNE
AARDING
Sluit hem aan op de
AM-zantenneklemmen.
Verwijder het plastic
en trek de
aansluitdraad uit.
Buig in tegengestelde
richting.
a. Met de
antenne op
een stabiel
oppervlak.
b.Met de
antenne
bevestigd
op een
muur.
Monteren
Opmerkingen:
• Sluit geen twee FM-antennes tegelijk aan.
• Koppel de AM-raamantenne niet los, zelfs niet
als u een AM-buitenantenne gebruikt.
• Zorg dat de klemmen van het AM-
raamantennesnoer geen metalen delen op het
paneel raken.

Denon AVR-1804 Specifications

General

Tuner	AM/FM
Response Bandwidth	10 Hz - 100 kHz
Signal-To-Noise Ratio	100 dB
Total Harmonic Distortion	0.08%
Input Impedance	47 kOhm
Input Sensitivity	200 mV
Surround Sound	Dolby Digital, DTS, Dolby Pro Logic II
Connector Type	RCA
Dimensions	434 x 168 x 391 mm
