Denon AVR-1804 Operating Instructions

45
DEUTSCH

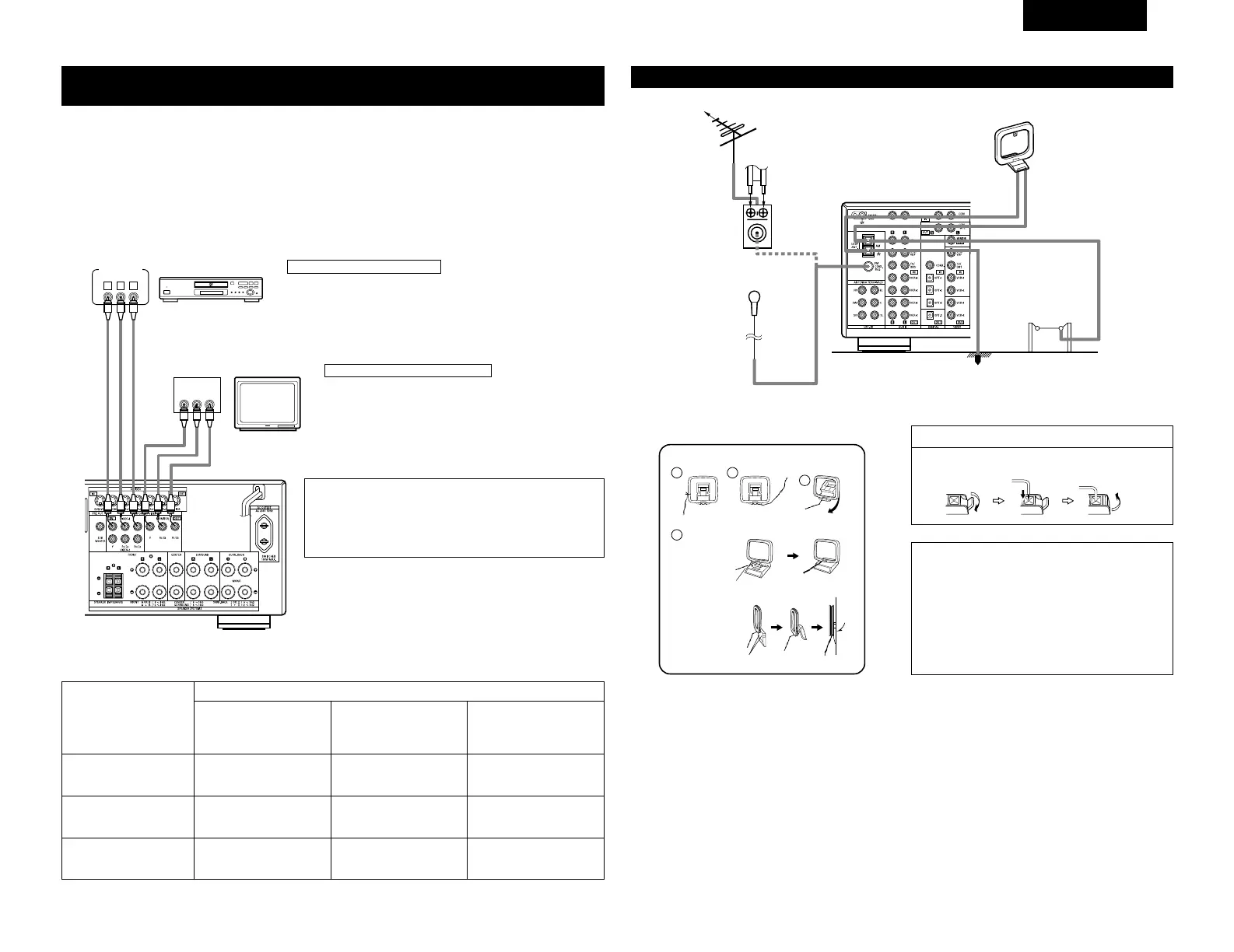

Anschluß der Antennen
AUSRICHTUNG
AUF DEN
SENDER
75 Ω/OHM-
KOAX-KABEL
UKW-ANTENNE
UKW-RAUMANTENNE
(Zubehör)
MW-RAHMENANTENNE
(Zubehör)
MW-
AUßENANTENNE
ERDANSCHLUß
1
4
2
3
MW-Rahmenantennenbaugruppe
Schließen Sie an den MW-
Antennenanschlüssen an.
Entfernen Sie den
Plastikbinder und ziehen
Sie die Verbindungsleitung
auseinander.
Biegen Sie in
Gegenrichtung.
a. Mit der
Antennenach oben
auf eine ebene
Fläche
b. Montage der Antenne
an der Wand.
Stellen
Mittels den Installationsbohrungen an der Wand, etc.
befestigen
Anschluß der MW-Antennen
1. Drücken Sie den
Hebel.
2. Führen Sie die
Antennenleitung
ein.
3. Lassen Sie den
Hebel wieder los.
HINWEISE:
• Schließen keine zwei UKW-Antennen gleichzeitig
an.
• Selbst wenn eine externe MW-Antenne
angeschlossen ist, entfernen Sie nicht die MW-
Rahmenantenne.
• Stellen Sie sicher, daß keine blanke
Antennenanschlußdrähte die Metallteile des
Anschlußfeldes berühren.
Anschließen von Video-Komponenten, die mit Farbdifferenz (Komponente
- Y, PR/CR, PB/CB)-Video-Buchsen (DVD-Spieler) ausgestattet sind
• Beziehen Sie sich zur Durchführung der Anschlüsse auch auf die Betriebsanleitungen der anderen
Komponenten.
• Die zu den Farbdifferenz-Video-Buchsen (Komponente) eingegebenen Signale werden nicht von der VIDEO-
Ausgangsbuchse (gelb) oder der S-Video-Ausgangsbuchse ausgegeben. Darüber hinaus werden die zu den
VIDEO-Eingangs- (gelb) und S-Video-Eingangsbuchsen eingegebenen Videosignale nicht von den Farbdifferenz-
Video-Buchsen (Komponente) ausgegeben.
• Einige Videoquellen mit Komponenten-Video-Ausgängen sind mit Y, C
B, CR, oder Y, Pb, Pr, oder Y, R-Y, B-Y
gekennzeichnet. Alle diese Kennzeichnungen beziehen sich auf den Komponenten-Video-Farbdifferenz-
Ausgang.
• Beim Systemsetup (SYSTEM SETUP) kann der Komponent-Videoeingangsanschluss Eingangsquellen
zugewiesen werden, an denen Sie AV-Geräte anschließen möchten. (Für Einzelheiten siehe Seite 52.)
VIDEO OUT
Y CRCB
COMPONENT
B
VIDEO IN
Y
CRCB
COMPONENT
DVD-Spieler
Anschließen eines DVD-Spielers
DVD IN-Buchsen
• Schließen Sie die Farbdifferenz-Video-Ausgangsbuchsen (Komponente)
(COMPONENT VIDEO OUTPUT) mit Hilfe von 75 Ω/Ohm Koaxial-Video-
Stiftsteckerkabeln an die COMPONENT DVD IN-Buchse an.
• Auf gleiche Weise kann eine andere Videoquelle mit Komponenten-Video-
Ausgängen wie z.B. ein TV/DBS-Tuner usw. an die TV/DBS-Farbdifferenz-
Video-Buchsen (Komponente) angeschlossen werden.
Fernsehschirm
Anschließen eines Fernsehschirms
MONITOR OUT-Buchsen
• Schließen Sie die Farbdifferenz-Video-Eingangsbuchsen
(Komponente) des Fernsehgerätes (COMPONENT VIDEO
INPUT) mit Hilfe von von 75 Ω/Ohm Koaxial-Video-
Stiftsteckerkabeln an die COMPONENT MONITOR OUT-Buchse
an.
• Bei einigen Fernsehschirmen oder Video-Komponenten sind die
Farbdifferenz-Eingangsbuchsen möglicherweise unterschiedlich
gekennzeichnet (“C
R, CB und Y”, “R-Y, B-Y und Y”, “Pr, Pb und
Y”, usw.). Für diesbezügliche Einzelheiten lesen Sie sich bitte die
mit dem Fernsehgerät oder der Video-Komponente mitgelieferte
Betriebsanleitung sorgfältig durch.
• Videokonvertierungssignale
Signaleingang zur AVR-1804
Videosignalausgang zur
VIDEO MONITOR OUT-
Buchse (gelb)
Videosignalausgang zur S-
Video MONITOR OUT-Buchse
Videosignalausgang zur
Farbunterschied
(Komponente) Video
MONITOR OUT-Buchse
Überwachungsausgangsbuchsen
Videosignal-Eingangsbuchse
C
C
(Aufwärtswandeln)
E
S-Video-Signal-
Eingangsbuchse
C
(Abwärtswandeln)
CE
Farbunterschied
(Komponente) Videosignal-
Eingangsbuchse
EEC
(
C
: Videosignalausgang,
E
: Videosignal kein Ausgang)
UKW-ANTENNEN-
ADAPTER
ANTENNEN-
STEGLEITUNG

Denon AVR-1804 Specifications

General

Tuner	AM/FM
Response Bandwidth	10 Hz - 100 kHz
Signal-To-Noise Ratio	100 dB
Total Harmonic Distortion	0.08%
Input Impedance	47 kOhm
Input Sensitivity	200 mV
Surround Sound	Dolby Digital, DTS, Dolby Pro Logic II
Connector Type	RCA
Dimensions	434 x 168 x 391 mm
