AVR-1906 / AVR-786 / AVC-1620

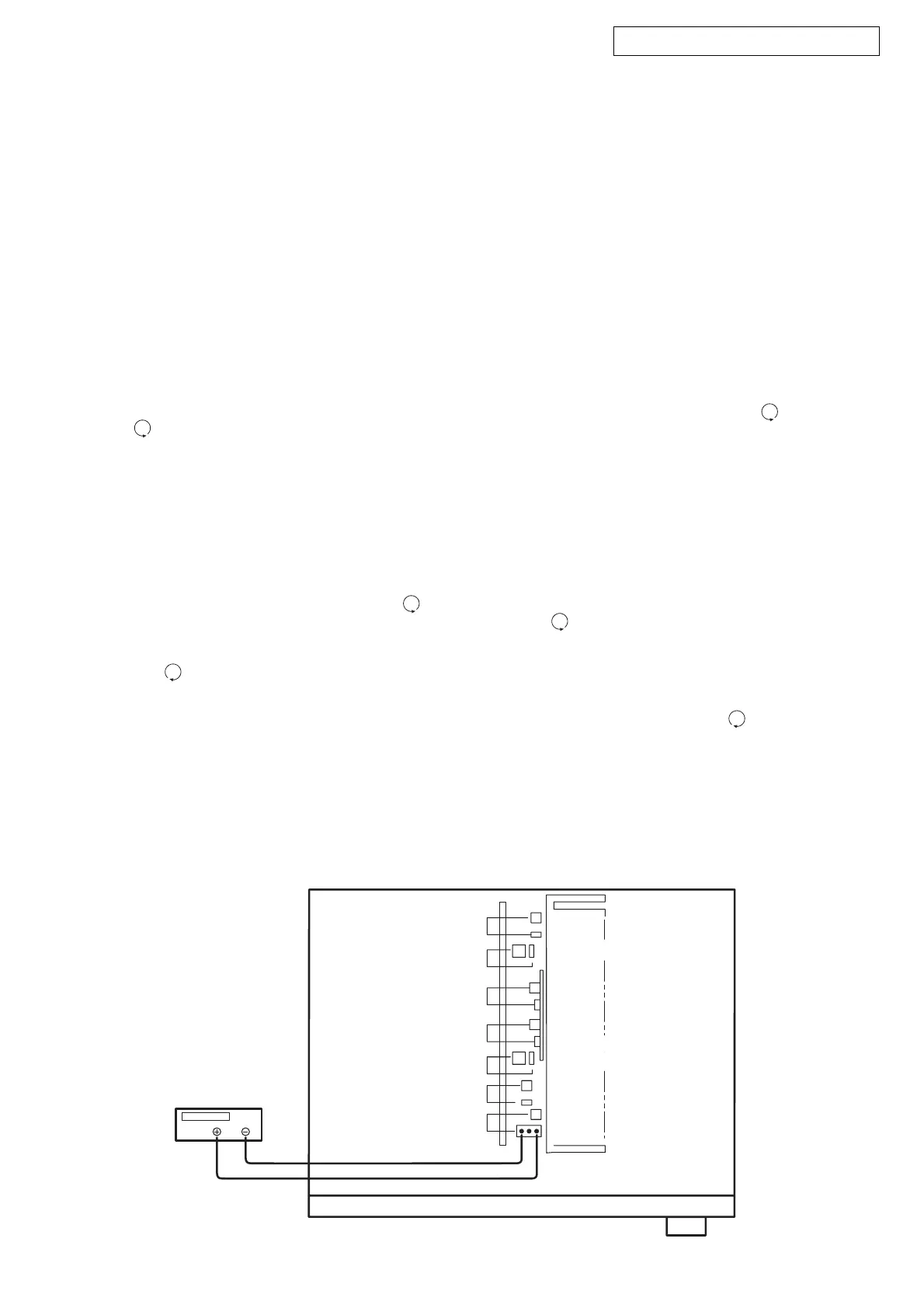

ADJUSTMENT

Audio Section

Idling Current

Required measurement equipment: DC Voltmeter

1. Preparation

(1) Avoid direct blow from an air conditioner or an electric

fan, and adjust the unit at normal room temperature 15 °C

~ 30 °C (59 °F ~ 86 °F).

(2) Presetting

• POWER (Power source switch) OFF

• SPEAKER (Speaker terminal) No load

(Do not connect speaker, dummy resistor, etc.)

2. Adjustment

(1) Remove top cover and set VR101, VR102, VR103,

VR104, VR105, on Amp. Unit, VR107SBL,VR107SBR

on SURR.-BACK ch Amp. Unit at fully counterclockwise

( ) position.

(2) Connect DC Voltmeter to test points (FRONT-Lch:

TP104, FRONT-Rch: TP105, CENTER ch: TP103, SUR-

ROUND-Lch: TP101, SURROUND-Rch: TP102, SUR-

ROUND-BACK Lch: TP106,SURROUND-BACK Rch:

TP107).

(3) Connect power cord to AC Line, and turn power switch

"ON".

(4) Presetting.

MASTER VOLUME : "---" counterclockwise ( min.)

MODE : 7CH STEREO

FUNCTION : CD

(5) Within 2 minutes after the power on, turn VR101 clock-

wise ( ) to adjust the TEST POINT voltage to 1.5 mV

± 0.5 mV DC.

(6) After 10 minutes from the preset above, turn VR101 to

set the voltage to 2.5 mV ± 0.5 mV DC.

(7) Adjust the Variable Resistors of other channels in the

same way.

VR104

TP104

VR101,TP101

TP106

VR107SBL

TP107

VR107SBR

VR103,TP103

VR102

TP102

VR105

TP105

F Lch

S Lch

S Back Lch

S Back Rch

C ch

S Rch

F Rch

DC Voltmeter

調整

オーディオセクション

アイドリング電流の調整

調整に必要な測定器 : DCVoltmeter

1. 準備

(1) セットをクーラ、扇風機のそばなど風通しの良い場所

を避け、通常の使用状態に置きます。セットの周囲温

度は 15〜30 ℃、湿度は常湿とします。

(2) プリセット

・電源スイッチ OFF

・スピーカ端子無負荷

( スピーカ・ダミー抵抗器などを接続しない。)

2. 調整

(1) 上カバーをはずし、パワーアンプ基板の VR101,VR102,

VR103,VR104,VR105 及び SURR.-BACK アンプ基板の

VR107SBL,VR107SBR を反時計方向 ( )に回し切った

状態にセットします。

(2) テストポイント (FRONT-Lch:TP104,FRONT-Rch:



TP105,CENTERch:TP103,SURROUND-Lch:TP101,

SURROUND-Rch:TP102,SURROUND-BACKLch:

TP106,SURROUND-BACKRch:TP107) に DCVoltmeter

を接続します。

(3) 電源コードを AC100V（95〜105Vの範囲でも可）に接

続し、電源スイッチを "ON"にします。

(4) ON後、次のようにセットします。

・MASTERVOLUME（音量調節つまみ）→反時計方向

( )に回し、最小の状態にする。

・SPEAKER（スピーカ端子）→無負荷（スピーカ、

ダミー抵抗器などを接続しない。）

MODE:7CHSTEREO

FUNCTION:CD

(5) 2分以内に VR101を時計方向 ( ) に回しテストポイ

ントの電圧を次のように調整します。

1.5mV ±0.5mVDC

(6) 予備調整から 10分後 VR101を回し、次のように電圧を

設定します。

2.5mV± 0.5mVDC

(7) 同じ方法で各チャネルの可変抵抗を調整します。

Other manuals for Denon AVR-1906

Operating Instructions67 pages

Brochure & Specs2 pages

Questions and Answers:

Need help?

Do you have a question about the Denon AVR-1906 and is the answer not in the manual?

Denon AVR-1906 Specifications

Power Amplifier Section

front power output (8 ohms)	85 W + 85 W
front power output (6 ohms)	120 W + 120 W
center power output (8 ohms)	85 W
center power output (6 ohms)	120 W
surround power output (8 ohms)	85 W + 85 W
surround power output (6 ohms)	120 W + 120 W
surround back power output (8 ohms)	85 W + 85 W
surround back power output (6 ohms)	120 W + 120 W

Preamplifier Section

input sensitivity/impedance	200 mV/47 kohms
output level/load impedance	SUBWOOFER 1.2 V/10 kohms
frequency response	10 Hz - 100 kHz (+1, -3 dB)
signal-to-noise ratio	98 dB (IHF-A weighted)
tone control treble	±12 dB at 10 kHz
tone control bass	±12 dB at 100 Hz
