Denon AVR-2106 Instrucciones De Operación

11
Fácil configuración y funcionamiento
ESPAÑOL
ESPAÑOL
Reproducir un DVD con sonido envolvente
1
Desconecte el micrófono de la unidad.
2
Seleccione la fuente de entrada que desea
reproducir.
3
Seleccione el modo (surround) de reproducción.
4
5
Ajuste el volumen.
Inicie la reproducción del DVD.
Store:
Ajuste con el valor de la medida comprobada.
Se almacenan todos los parámetros.
Retry:
Vuelva a ejecutar la medida.
Vuelve a medir.
4
Pulse el botón CURSOR
DD
o
HH
para seleccionar
entre los tres elementos siguientes basados en los
resultados de la medida y pulse el botón
CURSOR
FF
.
Cancel:
Cancele el valor de la medida comprobada.

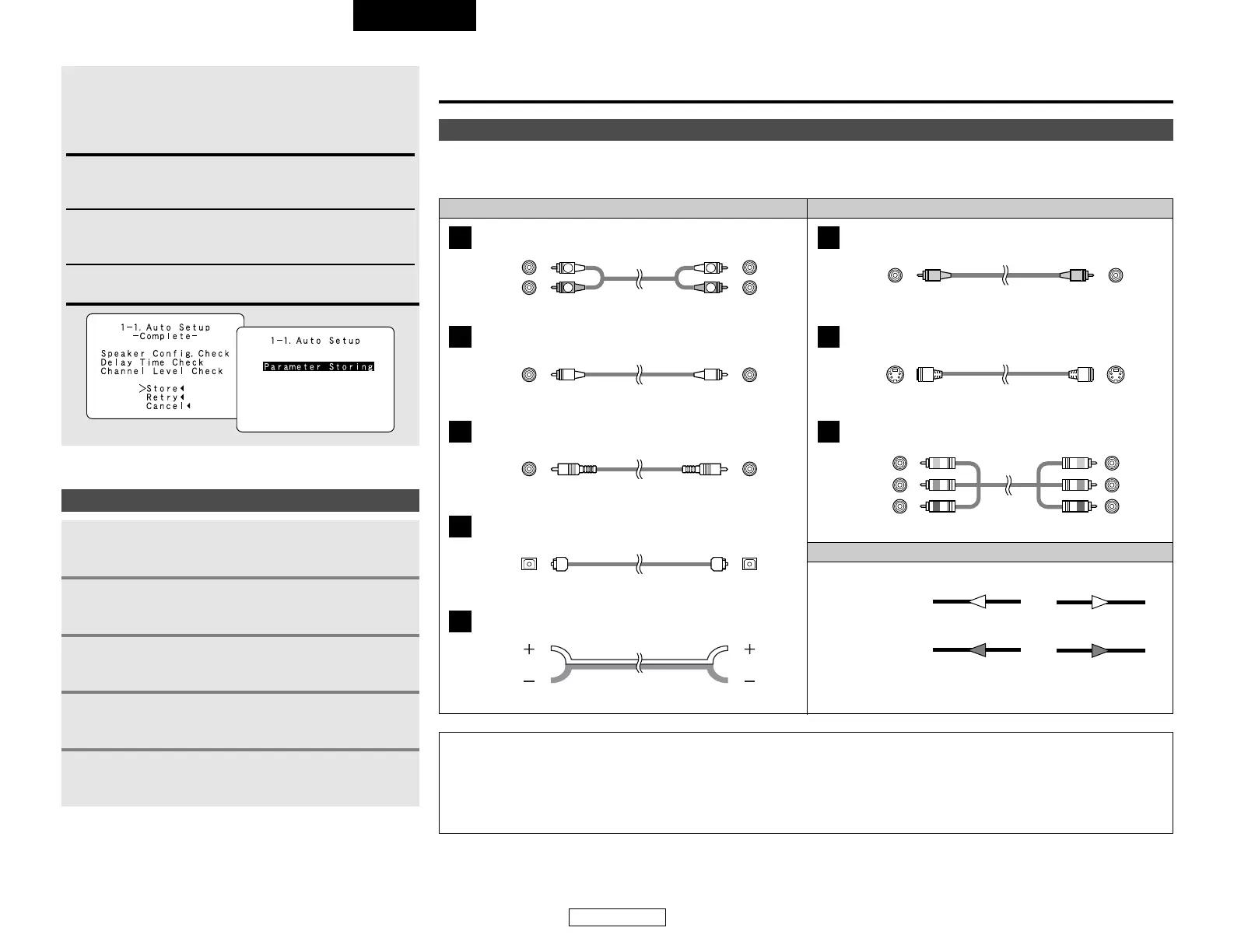

Indicaciones del cable
Dirección de señal
Los diagramas de la red de circuitos de las siguientes páginas implican el empleo de los siguientes cables de conexión opcionales (no
incluidos).
Cable de vídeoCable de audio
NOTA:
• No enchufe el cable de la fuente de alimentación hasta que se hayan hecho todas las conexiones.
•A la hora de realizar las conexiones, consulte también las instrucciones de funcionamiento de los otros componentes.
• Asegúrese de conectar correctamente los canales izquierdo y derecho (izquierdo con izquierdo, derecho con derecho).
• Advierta que si se entrelazan los cables de enchufe de clavija con los cables de la fuente de alimentación o se colocan cerca de
un transformador de corriente, se producirán zumbidos o ruidos.
Terminal analógico (estéreo)
A
R
L
R
L
(Naranja)
Cable de enchufe de clavija
Terminal analógico (Monaural, para subwoofer)
B
Cable de enchufe de clavija
Terminal digital (Coaxial)
C
Cable coaxial (cable de enchufe de clavija de 75 Ω/ohmios)
Terminal digital (Óptico)
D
Cable óptico (Cable de fibra óptica)
Terminal del altavoz
E
Cable del altavoz
Terminal de vídeo
F
Cable del vídeo (cable de enchufe de clavija del vídeo de 75 Ω/ohmios)
Terminal de S-Vídeo
G
Cable de S-Vídeo
(Amarillo)
Señal de audio
Señal de vídeo
(Blanco)
(Rojo)
Terminal de vídeo componente
H
Cable de vídeo componente
(Y)
(P
B/CB)
(P
R/CR)
(Verde)
(Azul)
(Rojo)
IN OUT OUT IN
IN OUT OUT IN
Conectar otras fuentes

Denon AVR-2106 Specifications

Audio Specifications

front rated output	90 W + 90 W (8 Ω/ohms, 20 Hz ~ 20 kHz with 0.08% T.H.D.)
center rated output	90 W (8 Ω/ohms, 20 Hz ~ 20 kHz with 0.08% T.H.D.)
surround rated output	90 W + 90 W (8 Ω/ohms, 20 Hz ~ 20 kHz with 0.08% T.H.D.)
surround back rated output	90 W + 90 W (8 Ω/ohms, 20 Hz ~ 20 kHz with 0.08% T.H.D.)
dynamic power	120 W x 2 ch (8 Ω/ohms)
analog input sensitivity	200 mV / 47 kΩ/kohms
frequency response	10 Hz ~ 100 kHz: +1, –3 dB (DIRECT mode)
analog distortion	0.008 % (20 Hz ~ 20 kHz) (DIRECT mode)
phono input sensitivity	2.5 mV
phono RIAA deviation	±1 dB (20 Hz to 20 kHz)
phono S/N	74 dB (A weighting, with 5 mV input)
phono rated output	150 mV / 7 V
phono distortion factor	0.03 % (1 kHz, 3 V)

Video Specifications

standard video input/output level	1 Vp-p, 75 Ω/ohms
standard video frequency response	5 Hz ~ 10 MHz — +1, –3 dB
S-Video input/output level	Y (brightness) signal — 1 Vp-p, 75 Ω/ohms
S-Video frequency response	5 Hz ~ 10 MHz — +1, –3 dB
color component video input/output level	Y (brightness) signal — 1 Vp-p, 75 Ω/ohms
color component video frequency response	DC ~ 100 MHz — +0, –3 dB

Tuner Specifications

receiving range	87.50 MHz ~ 108.00 MHz 522 kHz ~ 1611 kHz
usable sensitivity	1.0 µV (11.2 dBf) 18 µV
50 dB quieting sensitivity	MONO 1.6 µV (15.3 dBf)
S/N MONO	77 dB (IHF-A weighted)
total harmonic distortion MONO	0.15 % (1 kHz)
total harmonic distortion STEREO	0.3 % (1 kHz)

General Specifications

power supply	AC 230 V, 50 Hz
power consumption	450 W
maximum external dimensions	434 (W) x 171 (H) x 417 (D) mm
mass	12.8 kg

Remote Control Specifications

batteries	R6P/AA Type (two batteries)
external dimensions	55 (W) x 225 (H) x 34.5 (D) mm
mass	165 g (including batteries)
