Denon AVR-2106 Instrucciones De Operación

12
Conectar otras fuentes Conectar otras fuentes
ESPAÑOL
ESPAÑOL

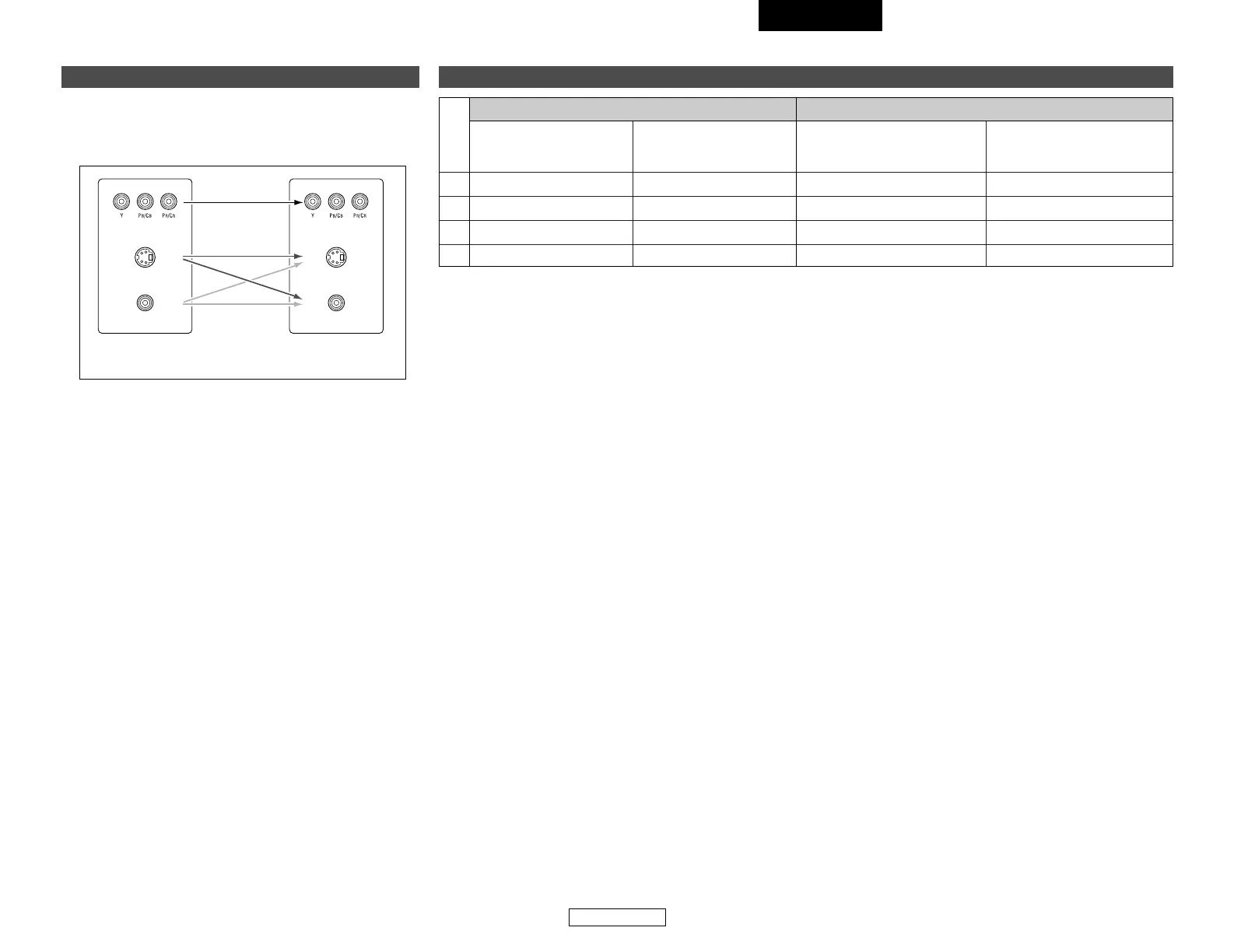

Con el AVR-2106, la señal de vídeo y la señal de S-vídeo emitidas
se convierten mutuamente.
El flujo de las señales de vídeo.
Las terminales de
entrada de este equipo
Las terminales de
salida de este equipo
(Terminal de
S-Vídeo)
(Terminal de vídeo)
Función de conversión de vídeo
(Terminales de vídeo
componente)
(Terminales de vídeo
componente)
(Terminal de
S-Vídeo)
(Terminal de vídeo)
Terminal de entrada de
señales de VIDEO
(amarilla)
E
C
E
C
1
2
3
4
Terminal de entrada de
señales de S-Video
E
E
C
C
Terminal de salida de señales de
video VIDEO MONITOR OUT
(amarilla)
C
C
C
E
(C: señal E: sin seña) (C: salida de señales en pantalla
E: sin salida de señales en pantalla)
Terminal de salida de señales
de video S-Video MONITOR
OUT
C
C
C
C
Señales visualizadas en pantalla
Entrada de señales al AVR-2106
Salida de señales visualizadas en pantalla

Denon AVR-2106 Specifications

Audio Specifications

front rated output	90 W + 90 W (8 Ω/ohms, 20 Hz ~ 20 kHz with 0.08% T.H.D.)
center rated output	90 W (8 Ω/ohms, 20 Hz ~ 20 kHz with 0.08% T.H.D.)
surround rated output	90 W + 90 W (8 Ω/ohms, 20 Hz ~ 20 kHz with 0.08% T.H.D.)
surround back rated output	90 W + 90 W (8 Ω/ohms, 20 Hz ~ 20 kHz with 0.08% T.H.D.)
dynamic power	120 W x 2 ch (8 Ω/ohms)
analog input sensitivity	200 mV / 47 kΩ/kohms
frequency response	10 Hz ~ 100 kHz: +1, –3 dB (DIRECT mode)
analog distortion	0.008 % (20 Hz ~ 20 kHz) (DIRECT mode)
phono input sensitivity	2.5 mV
phono RIAA deviation	±1 dB (20 Hz to 20 kHz)
phono S/N	74 dB (A weighting, with 5 mV input)
phono rated output	150 mV / 7 V
phono distortion factor	0.03 % (1 kHz, 3 V)

Video Specifications

standard video input/output level	1 Vp-p, 75 Ω/ohms
standard video frequency response	5 Hz ~ 10 MHz — +1, –3 dB
S-Video input/output level	Y (brightness) signal — 1 Vp-p, 75 Ω/ohms
S-Video frequency response	5 Hz ~ 10 MHz — +1, –3 dB
color component video input/output level	Y (brightness) signal — 1 Vp-p, 75 Ω/ohms
color component video frequency response	DC ~ 100 MHz — +0, –3 dB

Tuner Specifications

receiving range	87.50 MHz ~ 108.00 MHz 522 kHz ~ 1611 kHz
usable sensitivity	1.0 µV (11.2 dBf) 18 µV
50 dB quieting sensitivity	MONO 1.6 µV (15.3 dBf)
S/N MONO	77 dB (IHF-A weighted)
total harmonic distortion MONO	0.15 % (1 kHz)
total harmonic distortion STEREO	0.3 % (1 kHz)

General Specifications

power supply	AC 230 V, 50 Hz
power consumption	450 W
maximum external dimensions	434 (W) x 171 (H) x 417 (D) mm
mass	12.8 kg

Remote Control Specifications

batteries	R6P/AA Type (two batteries)
external dimensions	55 (W) x 225 (H) x 34.5 (D) mm
mass	165 g (including batteries)
