ESPAÑOL
Conectar otras fuentes Conectar otras fuentes
ESPAÑOL
15

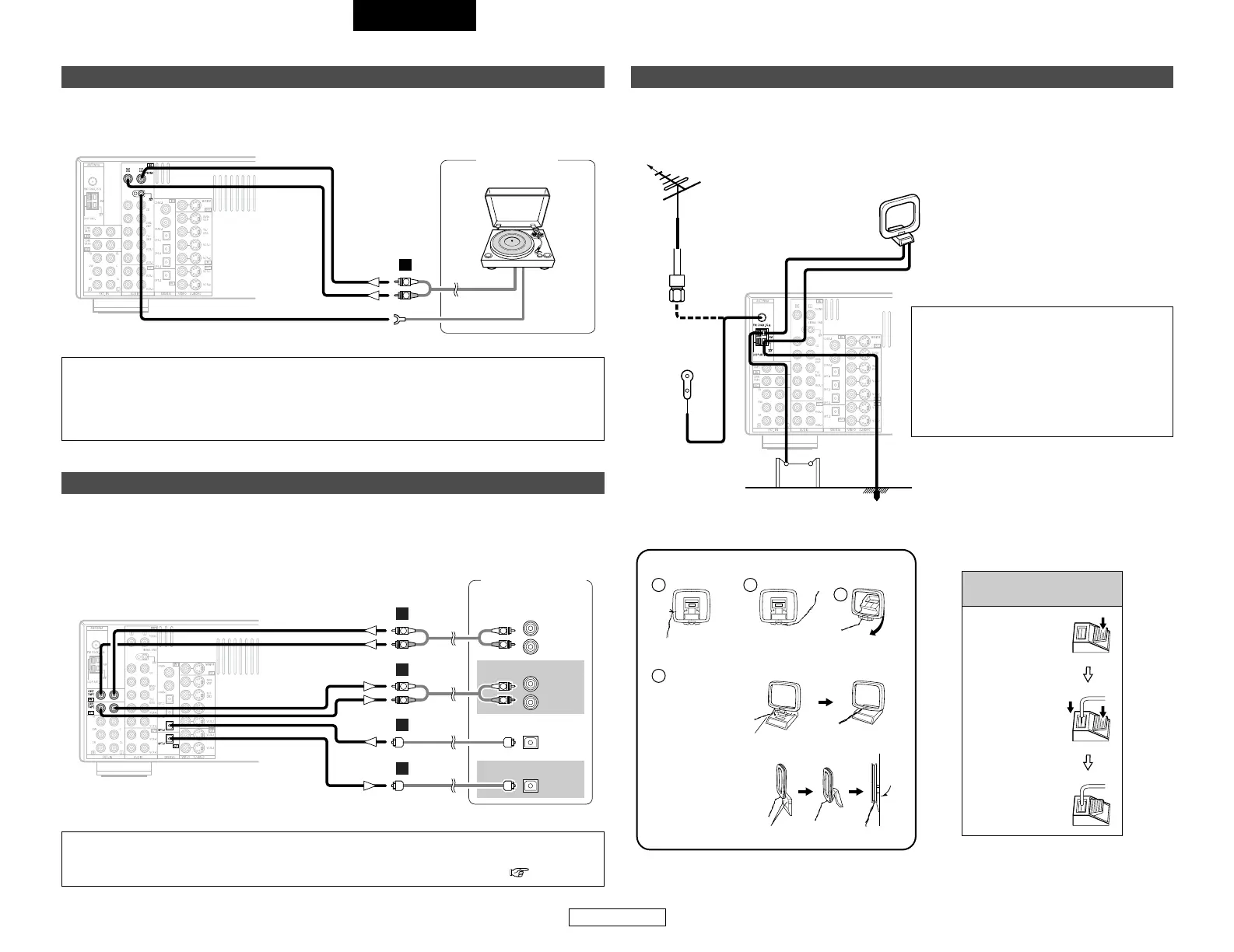

Conexión de un tocadiscos
AUDIO OUT
GND
Turntable
(MM cartridge)
R
L
A
Si se produjeran zumbidos o ruidos cuando se conecte el cable de toma de tierra, desconecte el
cable de toma de tierra.
NOTA:
• La entrada de fono puede aceptar señales provenientes de cápsulas fonocaptoras de imán
móvil (MM) y de alta salida de bobina móvil (MC). Si su tocadiscos está equipado con una
cápsula MC de baja salida, necesitará emplear un amplificador de cabeza MC independiente
o un transformador elevador MC.
Conexión de una grabadora de CD o una grabadora de MD
R
L
AUDIO IN
R
L
AUDIO OUT
CD recorder /
MD recorder
OPTICAL
OUT
OPTICAL
IN
R
L
R
L
A
R
L
R
L
A
D
D
Si desea realizar un doblaje analógico a partir de una fuente digital, como una grabadora de CD o
de MD a una grabadora analógica como una unidad de cinta, necesitará conectar las entradas y
salidas analógicas como se muestra más abajo, además de las conexiones de audio digital.
Cable
COAXIAL de
75 Ω/ohmios
Antena de FM
Antena de FM
(Incluido)
Antena AM de cuadro
(Incluido)
Antena exterior de AM Tierra
2 Montaje de la antena AM de cuadro
Conecte a los terminales
de antena AM.
Ouitar el recubrimiento
de vinilo y quitar la linea
de conexión.
Doblar en la
dirección inversa
a. Con la antena
sobre cualquier
superficie estable.
b. Con la antena fija a
la pared.
Montar
Instalación en la pared, etc.
1. Presione la
palanca hacia
abajo.
2. Inserte el
conductor.
3. Presione la
palanca hacia
arriba.
NOTA:
• No conecte dos antenas de FM
simultáneamente.
• Aunque se use una antena exterior de AM,
no desconecte la antena AM de cuadro.
• Asegúrese de que los terminales de la
antena AM de cuadro no toquen las partes
metálicas del panel.
Una clavija del cable de la antena FM de tipo F, puede ser conectada directamente.
Conexión de los terminales de antena
Tocadiscos
Grabadora de CD /
Grabadora de MD
NOTA:
• No conecte la salida del componente conectado a la terminal OPTICAL 3 OUT en el panel
trasero del AVR-2106 a ninguna clavija que no sea la terminal OPTICAL 3 IN ( página 36).
Dirección de estación
emisora
Conexión de
antenas de AM
