Denon AVR-391

37

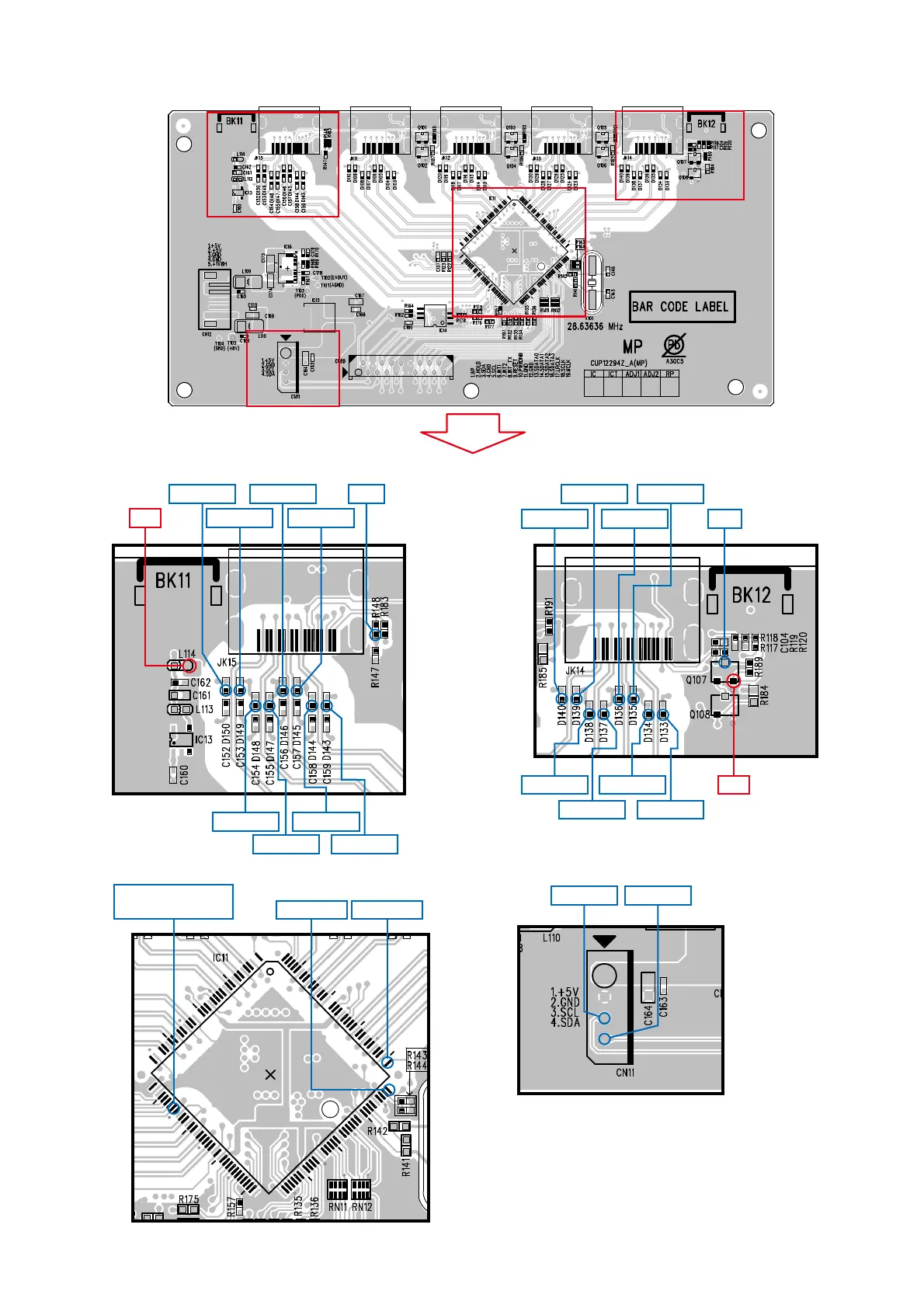

3.2. HDMI test point and waveforms
A
B
C
D
+5V
TMDS D2+ HPD
TMDS D0-
TMDS D0+
TMDS D1+ TMDS D1+
TMDS D1- TMDS D1-
TMDS D2-
43pin㧦DDC_DATA
44pin㧦DDC_CLK
DDC_DATA DDC_CLK
TMDS D2+ TMDS D0+ HPD
TMDS D1+ +5VTMDS CK+
TMDS D1- TMDS CK-
TMDS D2- TMDS D0-
HDMI_SCL HDMI_SDA
Detail
A
Detail
C
Detail
D
Detail
B
